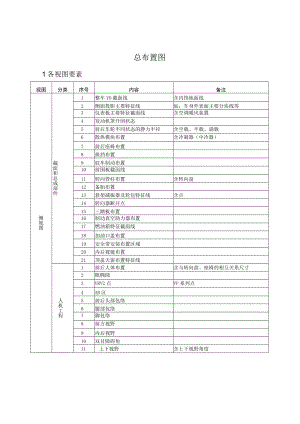

    汽车机动车总布置-总布置图.docx

    总布置图1各视图要素视图分类序号内容备注侧视图截面和总成部件1整车YO截面线含内饰地面线2侧面投影主要特征线如:车身外表面主要分块线等3仪表板主要特征截面线含空调暖风装置4发动机罩开闭状态5前后车轮不同状态的静力半径含空载、半载、满载6散热模块布置含冷凝器(中冷器)7前后座椅布置8换挡布置9驻车制动布置10前围板截面线11转向管柱布置含转向盘12备胎布置13悬架减振器及轮包特征线含点14转向器断开点15三踏板布置16制动真空助力器布置17燃油箱特征截面线18加油口盖布置19安全带安装布置区域20内后视镜布置21顶盖天窗布置特征线人机工程1前后人体布置含与转向盘、座椅的相互关系尺寸2眼椭圆3VRV2点VP系列点4AB区5前后头部包络6膝部包络7脚包络8前方视野9内后视野10双目障碍角11上下视野含上下视野角度视图分类序号内容备注俯视图总成部件1外表面主要特征线2散热模块布置含冷凝器(中冷器)3大灯布置4左右车门开启状态含上下车方便性尺寸5发动机轮廓线含空载、满载传动轴状态(如果是后驱则表达在侧视图中)6蓄电池布置7进排气布置8轮胎布置9转向系统含内、外转角10发动机悬置特征点11前后悬架特征点12轮包特征截面线13燃油箱布置14备胎布置15踏板布置人机工程1AB区2双目障碍角3前后排座椅宽度特征4前人体臀部肩部内饰特征5后人体瞥部肩部内饰特征6R600圆参考视图分类序号内容备注前视图总成部件1外表面主要特征线2踏板布置3外后视镜状态4内后视镜5转向盘布置注意左、右舵6前后车门玻璃特征截面线7前轮胎状态轮距8遮阳板布置9传动轴布置人机工程1前人体R点特征截面线2人机Y向特征前后3前头部空间4换挡空间与前座椅后视图总成部件1外表面主要特征线2踏板布置3外后视镜状态4内后视镜5前后车门玻璃特征截面线6后轮胎状态轮距7遮阳板布置人机工程1后人体R点特征截面线2人机Y向特征前后3后头部空间2尺寸标注视图序号尺寸代码内容说明说明侧视图1H30驾驶员座椅R点至前踵点的垂直距离2H31第二排座椅R点至第二排乘员踵点的垂直距离3H93驾驶员座椅R点至方向盘中心的垂直距离4H95前舱头部空间5H96第二排头部空间6HlOO车高空载7HlOl车高半载8HllO行李舱盖开启时车高空载9H113车高满载10H114支撑面上方的发动机罩高度11H117接近角满载12H118离去角满载13H147纵向通过角满载14H157离地间隙满载15L13制动踏板与转向盘之间的距离16L25转向盘倾角17L40前靠背角18L41第二排靠背角19L42驾驶员躯干与大腿夹角20L43第二排乘员躯干与大腿夹角21L44驾驶员膝角22L45第二排乘员膝角23L46驾驶员足角24L47第二排乘员足角25L49第二排腿上空间26L50驾驶员与第二排乘员R点之间的距离27L52制动踏板与加速踏板之间的高度差28L53驾驶员座椅R点至前踵点的水平距离29L63驾驶员座椅R点至转向盘中心的水平距离30L64第二排座椅R点至第二排乘员踵点的水平距离31LlOl轴距32L103车长33L104前悬34L105后悬35LllO行李舱盖开启时车长半载36L122前风窗玻璃倾角37上视角38下视角39发动机罩开启角度侧视图40发动机罩手伸及高度空载41后背门开启角度空载42后背门开启时手伸及高度43驾驶员座椅行程44驻车制动工作角度45后排座椅行程46碰撞器离地高度空、满载俯视图1D9转向盘直径2W7转向盘中心相对于Y基准平面的位置3W103车宽4W120前车门开启宽度5W121后车门开启宽度6内、外车轮转向角7外后视镜展开时车宽8制动踏板中心与加速踏板中心Y向间距9制动踏板中心与离合踏板中心Y向间距10转向盘中心与驾驶员R点Y向间距11R600圆半径12前车门最大开启角度二级开度13后车门最大开启角度二级开度前视图1W3前舱肩部空间2W5前舱臀部空间3W31前舱肘部空间4WlOl前轮距5W122车门玻璃内倾角后视图1W4第二排肩部空间2W6第二排臀部空间3W32第二排肘部空间4W102后轮距3设计硬点序号内容1前R点2后R点3前排踵点4后排踵点5方向盘中心点6BIIC点一一曲轴中心线与发动机缸体后端面交点7DC点一一差速器中心点8加速踏板上表面中心9制动踏板上表面中心10离合踏板上表面中心11变速操纵手柄球头中心12前减振器上中心点13后减振器固定上支点内安装点14转向器断开点4设计说明序号内容1整车设计状态2整车视野校核采用的人体模型3动力总成型号4轮胎规格5轮辆规格5一般规范1)整车总布置二维图一般绘制在大小为AO的图纸上,视图绘制的比例一般为1:10,也可根据整车尺寸按绘图标准尺寸选取。2)线型: 整车可见轮廓线和棱线一一粗实线 内部零部件的轮廓线和棱线细实线 不可见轮廓线和棱线一一虚线 剖切平面迹线一一细点划线 轴线和对称中心线细点划线 假想轮廓线和运动轮廓线一一双点划线 尺寸界线和分界线一一细实线3)文字:视图的名称:7mm;尺寸标注:4mm;标题栏中的字体,如无特别规定,优先选择以下字高值(必要时可选用适当的字高):文件名:7mm文件代号:5mm材料代号:5mm其他:3.5mm 数字和字母的宽高比(ASPeCtRatio):0.68 字符间距(SPaCefactor):0.50
