污水处理项目勘察和设计(厂区工程) 生产调度中心-机修间公共建筑节能计算分析报告书.docx

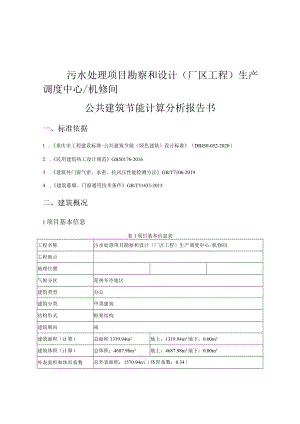

污水处理项目勘察和设计（厂区工程）生产调度中心/机修间公共建筑节能计算分析报告书一、标准依据1 .重庆市工程建设标准-公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）2 .民用建筑热工设计规范GB50176-20163 .建筑外门窗气密、水密、抗风压性能检测方法GB/T7106-20194 .建筑幕墙、门窗通用技术条件GB/T31433-2015二、建筑概况1项目基本信息表1项目基本信息表工程名称污水处理项目勘察和设计（厂区工程）生产调度中心/机修间工程地点地理位置气候分区夏热冬冷地区建筑类型办公建筑分类甲类建筑结构形式框架结构建筑朝向南建筑面积（计算）总面积1319.94m2地上：1319.94m2地下：0.00m2建筑体积（计算）总体积：4687.98m3地上：4687.98m3地下：0.00m3外表面积和体形系数总外表面积：1570.94n（体形系数：0.34）建筑层数地上：2层地下：0层建筑高度6.60m2标准层及窗墙比信息表2建筑标准层信息表标准层实际楼层层高(m)建筑面积(m2)标准层1地上1层3.30706.45标准层2地上2层3.30613.49表3各朝向窗墙面积比信息表朝向外窗面积(包括透明幕墙)(m2)朝向面积(m2)朝向窗墙比东11.52117.650.10南71.22306.900.23西2.40117.650.02北71.04306.900.23合计156.18849.090.18三、建筑材料选用依据1非透明材料热工参数依据表4非透明材料热工参数依据材料名称干密度(Kgm3)导热系数(W(mK)蓄热系数W(m2K)修正系数Q选用依据使用部位难燃型挤塑聚苯板350.0300.27屋顶:L20屋面重庆市公共建筑节能(绿色建筑)设计标准(DBJ50-052-2020）、重庆市工程建设标准-居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）增强型改性发泡水泥保温板A型1800.0550.90墙体:1.25热桥柱/热桥梁/热桥过梁/热桥楼板重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）难燃型改性聚乙烯380.0390.35楼板:1.25底部接触空气的架空楼板重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准-居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）岩棉板（垂直纤维）1000.0480.75楼板:L20底部接触空气的架空楼板重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）难燃型挤塑聚苯板350.0300.27楼板:L20地面重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2016）、重庆市工程建设标准-居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2016）2透明材料热工参数依据表5透明材料热工参数依据门窗类型传热系数W(m2K)玻璃太阳得热系数应用部位气密性等级选用依据隔热铝合金型材多腔密封Kf=5.0W（m2.K）（窗框窗洞面积比20%）6高透光LOW-E+12Ar+6透明+12A+6透明1.900.42外窗6重庆市建筑材料热物理性能计算参数目录四、围护结构构造做法屋面类型（由上到下）:第1层：碎石、卵石混凝土2100（40.0mm）第2层：水泥砂浆（20.0mm）第3层：难燃型挤塑聚苯板（100.Omm）第4层：水泥砂浆（20.Omm）第5层：页岩陶粒混凝土1500（30.Omm）第6层：钢筋混凝土（120.Omm）外墙类型（由外至内）:第1层：水泥砂浆（20.0mm）第2层：蒸压加气混凝土砌块426525(外墙灰缝3mm)(250.0mm)第3层：水泥砂浆(20.Omm)底部接触空气的架空楼板类型：第1层：碎石、卵石混凝土2100(40.0mm)第2层：难燃型改性聚乙烯(5.0mm)第3层：钢筋混凝土(130.0mm)第4层：岩棉板(垂直纤维)(75.0mm)第5层：水泥砂浆(7.0mm)地面类型：第1层：碎石、卵石混凝土2100(40.0mm)第2层：难燃型挤塑聚苯板(50.Omm)第3层：碎石、卵石混凝土2100(100.0mm)外窗类型：构造：隔热铝合金型材多腔密封Kf=50W(m2.K)(窗框窗洞面积比20%)(6高透光Low-E+12Ar+6透明+12A+6透明)热工性能：传热系数1.90W(m2K),夏季玻璃太阳得热系数0.42/冬季玻璃太阳得热系数：0.42,夏季玻璃遮阳系数0.48/冬季玻璃遮阳系数：0.48,气密性为6级，可见光透射比0.62五、规定性指标判定1建筑设计指标Ll外窗可开启面积占房间外墙面积比表6外窗可开启面积占房间外墙面积最不利比值判定表楼层名房间名空调房间编号房间外墙面积(m2)外窗可开启面积(m2)外窗可开启面积占外墙面积最不利的比例外窗可开启面积占外墙面积的比例限值A-L02F会议室RM0200445.053.860.090.10标准条目重庆市工程建设标准-公共建筑节能(绿色建筑)设计标准(DBJ50-052-2020)第4.2.25条有效通风换气面积不应小于所在房间外墙面积的10%,当不能满足时应设置机械通风装置。结论不满足2围护结构热工性能2.1 屋面屋面构造类型：碎石、卵石混凝土2100(400mm)+水泥砂浆(20.0mm)+难燃型挤塑聚苯板(100.0mm)+水泥砂浆(20.0mm)+页岩陶粒混凝土1500(30.Omm)+钢筋混凝土(120.0mm)表7屋顶热工性能判定屋面每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)热阻值(m2K)W热惰性指标D=R.S修正系数Q碎石、卵石混凝土2IOO40.01.28013.5700.0310.421.00水泥砂浆20.00.93011.3700.0220.241.00难燃型挤塑聚苯板100.00.0300.2702.7780.901.20水泥砂浆20.00.93011.3700.0220.241.00页岩陶粒混凝土150030.00.7709.6500.0260.381.50钢筋混凝土120.01.74017.2000.0691.191.00屋面各层之和330.02.953.38屋面热阻Ro=Ri+R+Re=3.10(m2K)WRi=0.11(m2K)/W;Re=0.04(m2*K)W屋面传热系数K=lRo=0.32W(m2K)J太阳辐射吸收系数P=0.70标准条目重庆市工程建设标准-公共建筑节能(绿色建筑)设计标准(DBJ50-052-2020)第4.2.1(表4.2.1-1)条甲类公共建筑围护结构热工性能结论0.32(限值：0.50),满足2.2 外墙外墙构造类型：水泥砂浆(20.Omm)+蒸压加气混凝土砌块426525(外墙灰缝W3mm)(250.0mm)+水泥砂浆(20.0mm)表8外墙热工性能判定外墙每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)热阻值(m2K)W热惰性指标D=R.S修正系数Q水泥砂浆20.00.930113700.0220.241.00蒸压加气混凝土砌块426525(外墙灰缝W3mm)250.00.1602.6101.5634.081.00水泥砂浆20.00.93011.3700.0220.241.00外墙各层之和290.01.614.57外墙热阻Ro=Ri+R+Re=1.76(m2K)WRi=0.11(m2K)/W;Re=0.04(m2*K)W外墙传热系数K=lRo=057W(m2K)太阳辐射吸收系数P=0.70热桥柱构造类型：水泥砂浆(5.0mm)+增强型改性发泡水泥保温板A型(50.0mm)+水泥砂浆(15.0mm)+钢筋混凝土(200.0mm)+水泥砂浆(20.Omm)表9热桥柱热工性能判定热桥柱每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)热阻值(m2K)W热情性指标D=RS修正系数水泥砂浆5.00.93011.3700.0050.061.00增强型改性发泡水泥保温板A型50.00.0550.9000.7270.821.25水泥砂浆15.00.93011.3700.0160.181.00钢筋混凝土200.01.74017.2000.1151.981.00水泥砂浆20.00.930113700.0220.241.00热桥柱各层之和290.00.893.28热桥柱热阻Ro=Ri÷R+Re=1.04(m2K)WRi=0.11(m2K)/W;Re=0.04(m2K)W热桥柱传热系数K=lRo=0.97W(m2K)热桥梁构造类型：水泥砂浆(5.0mm)+增强型改性发泡水泥保温板A型(50.0mm)+水泥砂浆(15.0mm)+钢筋混凝土(200.0mm)+水泥砂浆(20.Omm)表IO热桥梁热工性能判定热桥梁每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)W热惰性指标D=RR修正系数水泥砂浆5.00.93011.3700.0050.061.00增强型改性发泡水泥保温板A型50.00.0550.9000.7270.821.25水泥砂浆15.00.93011.3700.0160.181.00钢筋混凝土200.01.74017.200().1151.98
