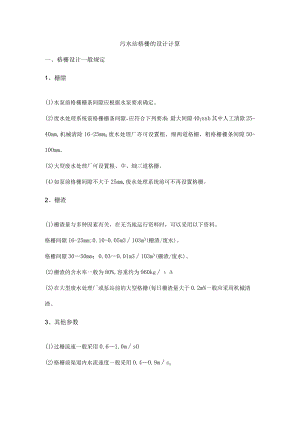

污水站格栅的设计计算一、格栅设计一般规定1、栅隙(1)水泵前格栅栅条间隙应根据水泵要求确定。(2)废水处理系统前格栅栅条间隙，应符合下列要求：最大间隙40Innb其中人工清除25-40mm,机械清除16-25mm0废水处理厂亦可设置粗、细两道格栅，粗格栅栅条间隙50-10Omm。(3)大型废水处理厂可设置粗、中、细三道格栅。(4)如泵前格栅间隙不大于25mm,废水处理系统前可不再设置格栅。2、栅渣(1)栅渣量与多种因素有关，在无当地运行资料时，可以采用以下资料。格栅间隙16-25mm;0.10-0.05m3103m3(栅渣/废水)。格栅间隙3050mm；0.030.01m3103m3(栅渣/废水)。(2)栅渣的含水率一般为80%,容重约为960kg(3)在大型废水处理厂或泵站前的大型格栅(每日栅渣量大于0.2m%一般应采用机械清渣。3、其他参数(1)过栅流速一般采用0.61.0msO(2)格栅前渠道内水流速度一般采用0.40.9mso(3)格栅倾角一般采用45。一75°,小角度较省力，但占地面积大。(4)机械格栅的动力装置一般宜设在室内，或采取其他保护设备的措施。(5)设置格栅装置的构筑物，必须考虑设有良好的通风设施。(6)大中型格栅间内应安装吊运设备，以进行设备的检修和栅渣的日常清除。二、格栅的设计计算1、平面格栅设计计算(1)栅槽宽度BB=S(n-l)+n(2-1-1)QmaXySinan=bh式中，S为栅条宽度，m；n为栅条间隙数，个；b为栅条间隙，m；为最大设计流量，m3/s；a为格栅倾角，(°)；h为栅前水深，m,不能高于来水管(渠)水深；V为过栅流速，m/so(2)过栅水头损失如M=hok(2-1-2)o=f2s1n式中，为计算水头损失，m；k为系数，格栅堵塞时水头损失增大倍数，一般采用3；C为阻力系数，与栅条断而形状有关，按表2TT阻力系数C计算公式计算；g为重力加速度，ms2o(3)榭后槽总高H(2-1-3)H=A+z式中，th为栅前渠道超高，m,一般采用0.3。(4)栅槽总长L(2-1-4)L=Z1÷Z2+1.O÷O.5÷-tana1,.B-B112tana12=k22HI=人+人2式中，L为进水渠道渐宽部分的长度，m；L为栅槽与出水渠道连接处的渐窄部分长度；山为栅前渠道深，m；B1为进水渠宽，m；Ql为进水渠道渐宽部分的展开角度，(°),一般可采用20o(5)每口栅渣量W(2÷5)W8640OQMWlW="ooo,式中，为栅渣量，)3103废水，格栅间隙为1625Inm时,W1=O.100.05；格栅间隙为305Omm时，W1=O.03-0.01；KZ为城市生活污水流量总变化系数。
