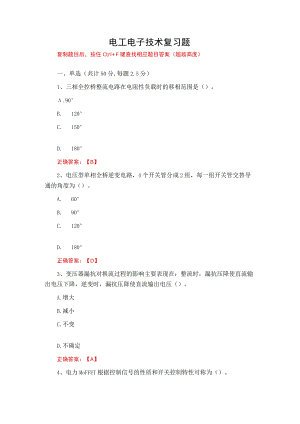

武汉理工大学电力电子技术期末复习题.docx
电工电子技术复习题复制题目后，按住Ctrl+F键查找相应题目答案（超越高度）一、单选（共计50分,每题2.5分）1、三相全控桥整流电路在电阻性负载时的移相范围是（）。.90°B. 120°C. 150°D. 180°正确答案：【B】2、电压型单相全桥逆变电路，4个开关管分成2组，每一组开关管交替导通的角度为（）。A. 60°B. 90°C. 120°D. 180°正确答案：【D】3、变压器漏抗对换流过程的影响主要表现在：整流时，漏抗压降使直流输出电压下降，逆变时，漏抗压降使直流输出电压（）。A.增大B.减小C.不变D.不确定正确答案：【A】4、电力MoFFET根据控制信号的性质和开关控制特性可称为（）。A.电压控制型半控型器件B.电压控制型全控型器件C.电流控制型半控型器件D.电流控制型全控型器件正确答案：【B】5、下面哪种功能不属于电力电子变流的功能（）A.有源逆变B.交流调压C.直流斩波D.变压器降压正确答案：【D】6、PWM控制技术的理论基础是（）。A.幅值等效B.宽度等效C.频率等效D.面积等效正确答案：【D】的脉波数为（）。7、三相全控桥式可控整流电路，在一个电源周期中，A. 1B. 2C. 3D. 68、三相半波可控整流电路中，三个晶闸管的触发脉冲的相位差依次应相差（）度。A. 180°B. 60°C. 360°D. 360°正确答案：【D】9、三相全控桥式整流电路带电阻负载电路，输出负载电流波形处于连续和断续的临界状态，其角为（）。A. 0度B. 60度C. 30度D. 120度正确答案：【B】10、已经导通了的晶闸管，可被关断的条件是流过晶闸管的电流（）。a减小至维持电流L以下B,减小至擎住电流L以下c减小至门极触发电流L以下D.；咸小至IoA以下*正确答案：【A】11单相桥式整流电路，阻感反电动势负载（电感足够大），以下说法正确的是（）。A.输出电压波形由一部分正弦波形和一部分反电动势波形组成B.如果电感足够大，输出电压波形类似于单相桥式整流不带反电动势负载电路波形C.触发范围为0T80度D.输出电流断续正确答案：【B】12、三相半波整流电路，带电阻负载，晶闸管断态承受的最大正向压为（）0A. a5B. 22u-c3ILDJ6U1正确答案：【A】13、三相半波可控整流电路的自然换相点是（）A.交流相电压的过零点B.比三相不控整流电路的自然换相点滞后60°C.比三相不控整流电路的自然换相点超前30°D.本相相电压与相邻相电压正、负半周的交点处正确答案：【D】14、逆变电路中，有一种换流方式称为器件换流，其主要应用的场合是（）oA.负载电压的相位超前于负载电流B.器件具有自关断能力C.器件具有自关断能力D.负载电流的相位超前于负载电压正确答案：【B】15、分段同步调制方法，在低频率段，采用较高的载波比，以限制（）。A.输出谐波B.电感C.开关频率D.开关频率正确答案：【A】16、考虑变压器漏抗对换流过程的影响，有源逆变时，漏抗压降使直流输出电压（）。A.减小B.增大C.不变D.不确定正确答案：【B】17、在PWM分段同步调制方法，在低频率段，应采用（）的载波比。A.输出谐波B.较高C.开关频率D.较低正确答案：【B】18、降压斩波电路也称为（）。A. buck变换器B. boost变换器C. buck-boost变换器D. PFC电路正确答案：【A】19、带平衡电抗器的双反星形可控整流电路中，关于平衡电抗器的作用，以下说法不正确的是（）。A.保证两组三相半波整流电路能够同时导通B.在三相零式电路基础上提高输出电压幅值C.使负载电流平均分配D.在三相零式电路基础上提高输出电流幅值正确答案：【B】20、在DC/DC变换电路中，下列哪一种拓扑结构的输入电流不连续（）。A. Buck变换器B. Boost变换器C. Cuk变换器D. Sepic变换器正确答案：【A】二、判断（共计50分,每题2.5分）21、采用异步调制的PWM逆变电路，其输出PWM波形中只有高次谐波，而没有低次谐波。A.正确B.错误正确答案：A22、PWM整流电路，其交流电流is可实现滞后交流电压US运行，但不能实现超前运行。A.正确B.错误正确答案：【B】23、晶闸管的通态平均电流IT(AV)是按照流过晶闸管正向电流的有效值来定义的。A.正确B.错误正确答案：【B】24、通态平均电流为IoOA的晶闸管，它所允许通过的电流平均值和有效值都是IOOAoA.正确B.错误正确答案：【B】25、当半控电路用于有源逆变时应加续流二极管。A.正确B.错误正确答案：【B】26、晶闸管整流电路触发脉冲的移相范围越大,则Ud的调节范围越小。A.正确B.错误正确答案：【B】27、三相半波可控整流电路电阻性负载，晶闸管承受的最大正反向电压同为线电压峰值。A.正确B.错误正确答案：【B】28、由于变压器漏抗的影响，使整流状态时的直流输出平均电压相对于不考虑漏抗影响时升高。A.正确B.错误正确答案：【B】29、无源逆变指的是把直流电转变成交流电送给负载。A.正确B.错误正确答案：【A】30、软开关技术主要解决电力电子电路中的开关损耗和开关噪声问题，使开关频率可以大幅度提高OA.正确B.错误正确答案：【A】31、通常交-交直接变频电路的输出频率受电网频率限制，而矩阵式变频电路不但能使输出电压控制为正弦波，且频率不受电网频率限制。A.正确B.错误正确答案：【A】32、并联谐振逆变电路采用负载换流方式时，负载不一定要呈电容性。A.正确B.错误正确答案：【B】33、单相PWM逆变电路采用单极式控制方式时，在输出电压的正半周只有正的脉波。在其负半周只有负的脉波。A.正确B.错误正确答案：【A】34、矩阵式变频电路能使输出电压控制为正弦波，但频率受电网频率限制。A.正确B.错误正确答案：【B】35、半控电路或有续流二极管的晶闸管变流电路，可以实现有源逆变。A.正确B.错误正确答案：【B】36、逆变角太小会造成逆变失败。A.正确B.错误正确答案：【A】37、三相全控桥整流电路中，输出电压的脉动频率为150Hz。A.正确B.错误正确答案：【B】38、多重逆变电路中，把两个单相逆变电路导通的相位错开F0=60°,则输出电压中3次谐波错开的相位也为60°。A.正确B.错误正确答案：【B】39、MOSFET的通态电阻具有负的温度系数，易于并联。A.正确B.错误正确答案：【A】40、单相交流调压电路电阻性负载时，电路的移相范围是9WaSoA.正确B.错误正确答案：【B】一、单选（共计50分,每题2.5分）1、降压斩波电路中用（）表示占空比。A. ton/TB. toff/TC. T/tonD. T/toff正确答案：LAl2、分段同步调制方法，在高频率段采用（）的载波比，限制器件开关频率。A.固定B.高C.可调D.低正确答案：D3、单相全控桥整流电路，带电阻负载，晶闸管承受的最大反向压为（）。A.22U2Bj2/2u；c.2u-D.正确答案：【C】4、单相桥式整流电路，阻感反电动势负载（电感足够大），以下说法正确的是（）。A.输出电压波形由一部分正弦波形和一部分反电动势波形组成B.如果电感足够大，输出电压波形类似于单相桥式整流不带反电动势负载电路波形C.触发范围为0T80度D.输出电流断续正确答案：【B】5、可以实现有源逆变的电路为（）。A.单相全控桥可控整流电路B.三相半控桥可控整流电路C.三相半控桥可控整流电路D.三相半控桥接续流二极管正确答案：【A】6、三相全控桥式可控整流电路，在一个电源周期中，的脉波数为（）。A. 1B. 2C. 3D. 6正确答案：【D】E. 三相半波可控整流电路，在电感性负载的移相范围是（）。A. 90°B. 120°C. 150°D. 180°正确答案：LAl8、如下类型的电路，电力电子器件通常不使用PWM控制的是（）。A.无源逆变器B.斩波器C.变频电路D.晶闸管整流电路正确答案：【D】9、变压器漏抗对换流过程的影响主要表现在：整流时，漏抗压降使直流输出电压下降，逆变时，漏抗压降使直流输出电压（）。A.增大B.减小C.不变D.不确定正确答案：【A】10、三相桥式PwM逆变电路电压谐波成分具有的特点有（）。A.不包含低次谐波B.包含载波角频率整数倍谐波C.幅值最低、影响最小的是角频率为载波频率的谐波电压分量D.高次谐波幅值较高正确答案：【A】11不能实现有源逆变的电路为（）。A.单相全控桥整流电路B.三相全控桥整流电路C.三相半控桥电路D.三相半波可控电路正确答案：【C】12、单相全控桥整流电路，带电阻负载，晶闸管承受的最大正向压为（）。A22UiB6U2CJ3U二W/D.2正确答案：【D】13、单相半波可控整流电阻性负载电路中,控制角的最大移相范围是（）。A. 0°-90°B. 0o-120oC. 0o-150oD.0°-180°正确答案：【D】14、降压斩波电路也称为（）。A. buck变换器B. boost变换器C. buck-boost变换器D. PFC电路正确答案：【A】15、三相半波可控整流电路的自然换相点是（）A.交流相电压的过零点B.比三相不控整流电路的自然换相点滞后60°C.比三相不控整流电路的自然换相点超前30°D.本相相电压与相邻相电压正、负半周的交点处正确答案：【D】16、电压型单相全桥逆变电路，4个开关管分成2组，每一组开关管交替导通的角度为（）。A. 60°B. 90°C. 120°D. 180°正确答案：【D】17、在DC/DC变换电路中，下列哪一种拓扑结构的输入电流不连续（）。A. Buck变换器B. Boost变换器C.Cuk变换器D.Sepic变换器正确答案：【A】18、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差（）度。A. 180度B. 60度C. 360度D. 120度正确答案：A19、PWM控制技术的理论基础是（）。A.幅值等效B.宽度等效C.频率等效D.面积等效正确答案：【D】20、升压斩波电路中，己知电源电压E=12V,占空比:1/3,则负载电压U.=（）o，A. 4VB. 18VC. 36VD. 48V正确答案：【B】二、判断（共计50分,每题2.5分）21、由于变压器漏抗的影响，使整流状态时的直流输出平均电压相对于不考虑漏抗影响时升高。A.正确B.错误正确答案：【B】22、三相全控桥整流电路中，输出电压的脉动频率为150Hz。A.正确B.错误
