樊163-斜7井工程补充设计书.docx

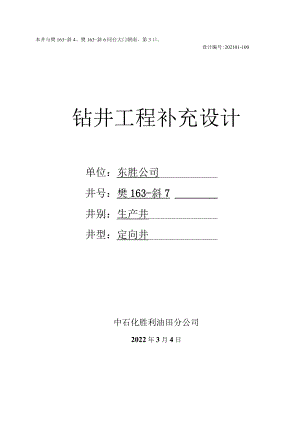

本井与樊163-斜4、樊163-斜6同台大门朝南，第3口。设计编号:202101-100钻井工程补充设计单位：东胜公司井号：樊163-斜7井别：生产井井型：定向井中石化胜利油田分公司2022年3月4日樊163.斜7井钻井工程补充设计设计单位：胜利石油工程有限公司钻井工艺研究院设计人：声泻初审人：伤必勿依据2022年3月2日樊163.斜7井钻井地质补充设计书，该井工程设计变更如下：一、2021年1月25日所发的樊163.斜7井钻井工程设计中轨道设计内容做相应修正，具体内容见轨道设计表。1.1轨道设计表IT轨道设计表井号：樊163-斜7轨道类型：直-增-稳井底垂深(m)井底闭合距(m)井底闭合方位(°)造斜点(m)最大井斜角(°)2747.00631.67181.621450.0027.71磁倾角(°)磁场强度(UT)磁偏角(°)收敛角(°)方位修正角(°)55.8053.14-7.170.58-7.75初测井口：X=4121611.00Y=2O5859O4.(X)靶点:AX=4121024.2Y=20585887.41垂深:2662m闭合距:587.03m闭合方位:181.62°靶半径:30m轨道参数井深(m)井斜(°)方位(°)垂深(m)水平位移(m)南北(m)东西(m)狗腿度(oZ30m)工具面(°)靶点0.000.0000.000.000.000.000.000.001450.000.00.621450.000.000.000.000.000.001634.7127.71181.621627.6043.80-43.78-1.244.500.002803.0927.71181.622662.00587.03-586.80-16.590.000.00A2899.0927.71181.622747.00631.67-631.42-17.850.000.00轨道各点数据井深(m)井斜C)方位(0)闭合方位(0)垂深(m)闭合距(m)南北(m)东西(m)窗悻GZ)方位变化率CZ)彳崛G?30m)工具面(0)0.000.00181.620.000.000.000.000.000.000.000.000.001450.000.00181.620.001450.000.000.000.000.000.000.000.001500.007.50181.62.621499.863.27-3.27-0.094.500.004.500.001550.()015.00181.62181.621548.8613.02-13.01-0.374.500.004.500.001600.0022.50181.62.621596.1729.08-29.06-0.824.500.004.500.001634.7127.71181.62181.621627.6043.80-43.78-1.244.500.004.500.001834.7127.71181.62181.621804.67136.79-136.73-3.870.000.000.000.002034.7127.71181.62181.621981.73229.78-229.69-6.490.000.000.000.002234.7127.71181.62181.622158.80322.77-322.64-9.120.000.0()0.000.002434.7127.71181.62.622335.87415.76-415.59-11.750.000.000.000.002634.7127.71181.62181.622512.93508.75-508.55-14.380.000.000.000.002803.0927.71181.62181.622662.00587.03586.80-16.590.000.000.000.002899.0927.71181.62181.622747.00631.67-631.42-17.850.000.00().000.00注：地质设卜要求中靶半径小于30m。设1卜垂深、靶点垂深均不含4E卜心高度。L2井眼轨道垂直投影图投影位移G)图1-1井眼轨道垂直投影图L3井眼轨道水平投影图IOOO800600400200-200-400-600-600八南北(m)东西(m)-1000-1000-600-600-400-20002004006008001000设计图卜2井眼轨道水平投影图二、注意与同台井防碰。表2-1樊163-斜7防碰扫描结果简表序号参考井(设计)比较井井深(m)垂深(m)井号数据来源井深(m)垂深(m)最近距离(m)扫描角(°)仰角(°)110.0010.00樊163-斜4实钻10.0210.0210.81297.72-0.0921540.001539.17樊163-斜6设计1539.161539.169.84272.910.0531380.001380.00樊28实钻1379.981379.9611.84132.060.20三、套管扶正器设计表3-1扶正器安放位置设计表套管程序套管尺寸(mm)井眼尺寸(mm)井段(m)扶正器类型扶正器间距(m)扶正器数量(只)二开139.7215.90-1450弹性1001514502200整体式100822002596整体式50825962896整体式1030四、增加与套管头压力级别相匹配的完井法兰一套。五、原设计中的标准和法律法规应执行最新版本和要求，与轨道设计相关内容做相应修正外，其它要求仍执行原设计。
