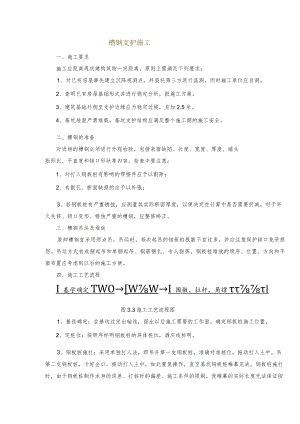

槽钢支护施工一、施工要求施工应距离现状建构筑物一定距离，原则上需满足下列要求：1、对已有房屋事先建立沉降观测点，并委托第三方进行监测，同时施工单位应自测。2、查明已有房屋基础形式并进行稳定分析，报施工方案。3、建筑基础外侧至支护边缘应为稳定边坡，且加2.5米。4、基坑地面严禁堆载。基坑支护结构应满足整个施工期的施工安全。二、槽钢的准备对进场的槽钢必须进行外观检验，包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意：1、对打入钢板桩有影响的焊接件应予以割除；2、有割孔、断面缺损的应予以补强；3、若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。对于年久失修、锁口变形、锈蚀严重的槽钢，应整修矫正。三、槽钢吊运及堆放装卸槽钢宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。吊运方式有成捆起吊和单捆起吊、钢筋捆扎、专人指挥。钢板桩堆放的顺序、位置、方向和平面布置应考虑到以后的施工方便。四、施工工艺流程I基学确定TWOWWI围檄、拉杆、角撑图3.3施工工艺流程图1、基线确定：在基坑边定出轴线，留出以后施工需要的工作面，确定钢板桩施工位置。2、定桩位：按顺序标明钢板桩的具体桩位，洒灰线标明。3、钢板桩施打：采用单独打入法，即吊升第一支钢板桩，准确对准桩位，振动打入土中。吊第二支钢板桩，卡好企口，振动打入土中，如此重复操作，直至基坑钢板桩帷幕完成。钢板桩施打时，由于钢板桩制作本身的误差、打桩时的偏差、施工条件的限制，使帷幕的实际长度无法保证按钢板桩标准宽度的整数倍,故此钢板桩帷幕最终封闭合拢有相当难度。调整的办法，一般有采用异形钢板桩来闭合或通过调整帷幕轴线用标准桩实现闭合。五、槽钢打入施工要点1、为减小槽钢下沉施工产生过大噪声，采用静压法或振动法施工。2、槽钢桩施工方法类似钢板桩施工方法，参照钢板桩施工。3、槽钢桩施工采用单独打入法施工，在一根打入后，应把它与前一根焊牢，防止倾斜。4、在施工过程中应用仪器随时检查、控制、纠正槽钢向前进方向的倾斜。如果发生倾斜时，用钢丝绳拉住桩身，边拉边打，逐步纠正。5、遇有强透水层，导致渗水过大，可以考虑结合水泥搅拌桩于槽钢接头处予以止水。6、槽钢打入的垂直度允许偏差：相对桩长的垂直度允许偏差不得超过2.5%o六、支撑与挡板连接槽钢C端部焊接连接钢板250×180×10,槽钢A与之连接处也焊接连接钢板250×180×10,两者各预留孔后以螺栓连接固定。七、槽钢的拔除工程完毕后即进行钢板桩的拔除。工程场地局限，拔除前应仔细研究拔桩方法、顺序和拔桩时间及土孔处理，设法减少拔桩带土,必要时采用灌浆、灌砂等措施。故须采用反铲挖掘机与振动锤配合来进行钢板桩的拔除，即利用振动锤产生的强迫振动扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。钢板桩拔除后留下的桩孔，必须即时做回填处理，回填一般用挤密法或填入法，必须用砂子及时回填处理。糖同用40Omm1700H<2700JU22o1M42700H<3200,师5qM家槽钢支护大样图图3.4槽钢支护（适用于开挖深度1.73.2m）
