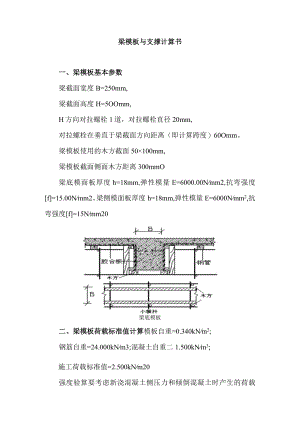

梁模板与支撑计算书一、梁模板基本参数梁截面宽度B=250mm,梁截面高度H=5OOmm,H方向对拉螺栓1道，对拉螺栓直径20mm,对拉螺栓在垂直于梁截面方向距离（即计算跨度）60Omm。梁模板使用的木方截面50×100mm,梁模板截面侧面木方距离300mmO梁底模面板厚度h=18mm,弹性模量E=6000.00Nmm2,抗弯强度f=15.00Nmm2。梁侧模面板厚度h=18mm,弹性模量E=6000Nmm2,抗弯强度f=15Nmm20梁底模板二、梁模板荷载标准值计算模板自重=0.340kNm2;钢筋自重=24.000kNm3;混凝土自重二1.500kNm3;施工荷载标准值=2.500kNm20强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。新浇混凝土侧压力计算公式为下式中的较小值：尸=0.22yJi2sVF=YCH其中rc混凝土的重力密度，取24.000kNm3;t新浇混凝土的初凝时间，为0时(表示无资料)取200(T+15),取O.OOOh；T混凝土的入模温度，取20.000°C;V混凝土的浇筑速度，取2.500mh;H混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m；外加剂影响修正系数，取1.000；£2混凝土坍落度影响修正系数，取0.850。根据公式计算的新浇混凝土侧压力标准值Fl=0.000kNm2实际计算中采用新浇混凝土侧压力标准值Fl=28.800kNm2倒混凝土时产生的荷载标准值F2=6.000kNm2o三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算梁侧模板面板按照三跨度连续梁计算，计算简图如下21.48kN/mI300I300300梁侧模板计算简图L抗弯强度计算抗弯强度计算公式要求：f=MW<f其中f梁侧模板的抗弯强度计算值(N/mm2)；M计算的最大弯矩(kN.m)；q作用在梁侧模板的均布荷载(kN/m)；q=(1.2×28.80÷1.4×6.00)×0.50=21.480Nmm最大弯矩计算公式如下：-o.o2M=-O.IOX21.480X0.3002=-0.193kN.mf=0.193×10627000.0=7.160Nmm2梁侧模面板抗弯计算强度小于15.00Nmm2,满足要求!2 .抗剪计算最大剪力的计算公式如下：Q=0.6ql截面抗剪强度必须满足：T=3Q2bh<T其中最大剪力Q=0.6×21.480×0.300=3.866kN截面抗剪强度计算值T=3×3866/(2×500X18)=0.644Nmm2截面抗剪强度设计值T=1.40Nmm2面板的抗剪强度计算满足要求！3 .挠度计算最大挠度计算公式如下：其中q=28.80×0.50=14.400Nmm三跨连续梁均布荷载作用下的最大挠度V=0.677×14.400×300.04(IOO×6000.00×243000.0)=0.542mm梁底模板的挠度计算值:V=0.542mm小于v=300/250,满足要求！五、穿梁螺栓的计算计算公式：N<N=fA其中N穿梁螺栓所受的拉力；A穿梁螺栓有效面积(mm2)；f穿梁螺栓的抗拉强度设计值，取170Nmm2;穿梁螺栓承受最大拉力N=(1.2×28.80+1.4×6.00)×0.50×0.60/1=12.89kN穿梁螺栓直径为20mm；穿梁螺栓有效直径为16.9mm；穿梁螺栓有效面积为A=225.000mm2;穿梁螺栓最大容许拉力值为N=38.250kN;穿梁螺栓承受拉力最大值为N=12.888kN;穿梁螺栓的布置距离为侧龙骨的计算间距600mmo每个截面布置1道穿梁螺栓。穿梁螺栓强度满足要求！六、梁支撑脚手架的计算支撑条件采用钢管脚手架形式,参见楼板模板支架计算内容。
