桥涵施工用泥浆外加剂及其掺量.docx

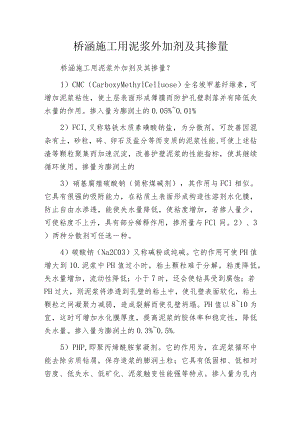

桥涵施工用泥浆外加剂及其掺量桥涵施工用泥浆外加剂及其掺量？1） CMC（CarboxyMethylCelluose）全名竣甲基纤维素，可增加泥浆粘性，使土层表面形成薄膜而防护孔壁剥落并有降低失水量的作用。掺入量为膨润土的0.05%0.01%2） FCI,又称辂铁木质素磺酸钠盐，为分散剂，可改善因混杂有土，砂粒，碎、卵石及盐分等而变质的泥浆性能,可使上述钻渣等颗粒聚集而加速沉淀，改善护壁泥浆的性能指标，使其继续循环使用。掺量为膨润土的3）硝基腐殖碳酸钠（简称煤碱剂），其作用与FCl相似。它具有很强的吸附能力，在粘质土表面形成构造性溶剂水化膜，防止自由水渗透，能使失水量降低，使粘度增加，若掺人量少，可使粘度不上升，具有部分稀释作用，掺用量与FCl同。2）、3）两种分散剂可任选一种。4）碳酸钠（Na2C03）又称碱粉或纯碱。它的作用可使PH值增大到10.泥浆中PH值过小时，粘土颗粒难于分解，粘度降低，失水量增加，流动性降低；小于7时，还会使钻具受到腐蚀；若PH过大，则泥浆将渗透到孔壁的粘土中，使孔壁表面软化，粘土颗粒之间凝聚力减弱，造成裂解而使孔壁坍塌。PH值以810为宜，这时可增加水化膜厚度，提高泥浆的胶体率和稳定性，降低失水量。掺入量为膨润土的0.3%0.5%.5）PHP,即聚丙烯酰胺絮凝剂。它的作用为，在泥浆循环中能去除劣质钻屑，保存造浆的膨润土粒；它具有低固相、低相对密度、低失水、低矿化、泥浆触变性能强等特点。掺入量为孔内泥浆的0.003%.6）重晶石细粉（BaS04）,可将泥浆的相对密度增加到2.0-2.22,提高泥浆护壁作用。为提高掺人重晶粉后泥浆的稳定性，降低其失水性，可同时掺入0.1%0.3%的氢氧化钠（NaoH）和0.2%0.3%的橡胶粉。掺入上述两种外加剂后，最适用于膨胀的粘质塑性土层和泥质页岩土层。重晶石粉掺量根据原泥浆相对密度和土质情况检验决定。7）纸浆、干锯末、石棉等纤维质物质，其掺量为水量的1%2%,其作用是防止渗水并提高泥浆循环效果。以上各种外加剂掺入量，宜先做试配，试验其掺人外加剂后的泥浆性能指标是否有所改善，并符合要求。各种外加剂宜先制成小剂量溶剂，按循环周期均匀参加,并及时测定泥浆性能指标，防止掺人外加剂过量。每循环周期相对密度差不宜超过0OL
