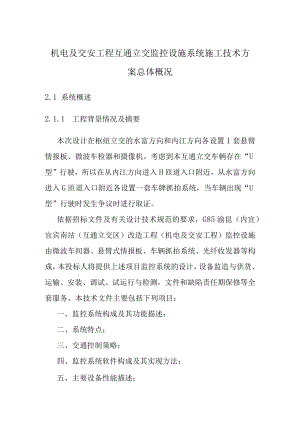

机电及交安工程互通立交监控设施系统施工技术方案总体概况.docx

机电及交安工程互通立交监控设施系统施工技术方案总体概况2.1 系统概述2.1.1 工程背景情况及摘要本次设计在枢纽立交的水富方向和内江方向各设置1套悬臂情报板、微波车检器和摄像机。考虑到本互通立交车辆存在“U型”行驶，所以在从内江方向进入H匝道入口附近，从水富方向进入G匝道入口附近各设置一套车牌抓拍系统，当车辆出现“U型”行驶时发生争议时进行取证。依据招标文件及有关设计技术规范的要求，G85渝昆（内宜）宜宾南站（互通立交区）改造工程（机电及交安工程）监控设施由微波车间器、悬臂式情报板、车辆抓拍系统、光纤收发器等构成，本投标人将提供上述项目监控系统的设计，设备监造与供货、运输、安装、调试、试运行与检测，文件和缺陷责任期保修等全套服务。本技术文件主要包括下列项目：一、监控系统构成及其功能描述；二、系统特点；三、交通控制策略；四、监控系统软件构成及其实现方法；五、主要设备性能描述；本系统技术方案，是依照G85渝昆（内宜）宜宾南站（互通立交区）改造工程（机电及交安工程）的具体特点和招标文件的相关要求，结合我司在国内已实施的高速公路相关项目的经验，综合考虑了系统的造价和功能之间的相互关系，而设计的一套技术先进、功能齐全、价格合理、可靠实用的交通监控系统方案。本方案从系统的实用性、可靠性及完整性方面作了较为详尽的阐述，对系统的先进性与经济性之间的平衡给予了充分考虑。本公司在中标后会以业主联合设计要求进一步提供优化的具体实施方案供业主选择。2.1.2 监控系统的建设工程目标本系统主要用于G85渝昆（内宜）宜宾南站（互通立交区）改造工程（机电及交安工程）段范围内的交通流数据信息等主控点视频图像等，经系统处理或人工事件输入决策控制信息和诱导信息由外场的可变情报板和道路标志反馈给司乘人员，主要建设目标如下：一、检测、收集G85渝昆（内宜）宜宾南站（互通立交区）改造工程（机电及交安工程）路段内的交通流信息和道路信息；二、在出现交通异常和事故的情况下，值班员在监控分中心就可通过指令电话、业务电话、调度电话、路侧紧急电话等进行指挥和调度，以便迅速处理事故、抢救伤员和疏导交通，同时由可变限速标志等通报事故、发布限制行车时速等；三、实时收集和监视大桥与隧道等主要路段视频图像信息；四、接收和处理来自路侧紧急电话系统传来的交通事件信息；五、接收和处理来自收费系统的站级交通流信息；六、通过安装在路段主控点上的可变限速标志和隧道内车道控制标志向过往车辆发布交通信息和控制信息，诱导和控制本路段交通流；七、通过监控分中心的大屏幕投影系统实现交通流状况的模拟动态显示。2.1.3 工程责任范围及项目一、工程责任我公司按技术规范、合同条款及批准了的有关文件，执行并完成与G85渝昆（内宜）宜宾南站（互通立交区）改造工程（机电及交安工程）监控系统有关的一切工程与服务，保证在合同范围和工程范围内的所有工作的顺利进行，最大限度满足业主要求。1. 负责详细设计G85渝昆（内宜）宜宾南站（互通立交区）改造工程（机电及交安工程）监控设施系统工程，满足业主的各项业务需求，并使系统具有可扩展的能力，方便将来的全省联网；2. 负责本监控系统工程设备的提供、生产、采购、运输、安装、调试、测试、开通、试运行、交付使用工作；3. 按照技术规范、合同条款的要求提供监控系统工程的详细文件、图纸、资料、操作与维修手册；4. 按照技术规范、合同条款的要求提供监控系统工程的维修、维护工作和培训工作；5. 按照技术规范、合同条款的要求提供监控系统工程的备品备件供应工作；6. 未作必要规定，但对完成监控系统工程又必要的附带材料和工作。二、工程范围及完成的项目本方案提供的收费站监控系统工程实施范围如下：提供包括工程系统设计；设备采购、运输、安装；系统调试、开通、测试、试运行、移交；培训、文件、备件和缺陷责任期等在内的全部工作和所有相关服务。监控中心内的悬臂式情报板、微波车间器、摄像机、车牌抓拍系统设备、光纤收发器、电源避雷器等的供货与安装和所有相关服务。监控系统软件安装、调试、联合测试、试运行、培训、升级及其相关服务。外场的LOOP车辆检测器、车道控制标志、数据集中器、可变限速标志、摄像机及其控制设备的供货与安装和所有相关服务。上述所有设备的安装具体指终端引入电缆的架设与连接、室内设备间的配线、室内设备的联合接地、外场设备机箱安装与安装基础和接地等。外场设备的供电电缆、配电箱等的供货、线缆布设工程及相关土建工程。所有设备的备件及相关专用仪器和工具等。所有为完成本工程的其它基本材料和辅料等（联合设计时确定）。2.1.4工程界面我公司本着真诚、友好、合作的精神，以优质完成工程和业主利益第一为目的，恰当地协调与其他承包人的工作，负责所承担工程的设计、设备提供和安装等技术服务，保证工程的顺利实施。2. L4.1与房建承包商的界面一、房建承包商在监控分中心与湖口大桥管理所内预留壁槽（竖井）、电缆爬架以及机房内缆线连接所需的管洞、穿管等；缆线槽、管箱及机房内设备安装和系统施工设计到的全部辅助材料由我方提供；二、监控分中心监控室及机房配电我方与房建承包商的界面为机房配电盘低压保护开关出线端，房建承包商应提供监控机房以下3路输出端子：（个出线负荷应由房建单位配平）：1. 220VAC（接UPS,5KW）2. 220VAC（接其他相关设备IOKVA）3. 220VAC（预留接线端子5KVA）三、房建承包人应在监控分中心与湖口大桥管理所内提供一个不大于1欧姆的联合接地母线端子，我方负责接地汇流排、以及接地汇流排与接地母线端子的焊接、接地汇流排到相应设备的地线3.1. 4.2与土建工程的界面一、土建承包商负责主线通信管道、分歧人孔、横穿过路钢管、路肩手孔等。从主线分歧人孔沿匝道至房建区外围的通信管道由土建承包商负责。二、我方负责监控外场设备的供电电缆的挖沟、直埋敷设工程，电力管道的敷设及相关的道路修复工程。三、我方负责监控外场摄像机的基础、接地以及安装设备时所需的少量土建工程。2.L4.3与供配电工程界面供电工程承包商负责提供监控分中心与湖口大桥管理所所有系统的低压交流电源供电，界面为交流空气开关出线端，配电柜及空开由供电工程承包商完成。外场设备供电和负荷由本系统承包人提出，供电工程承包商应负责将低压交流电引至共同协商供电点并预留足够电量的空气开关，界面为供电点交流空气开关出线端，后端的引出和供电线缆及工程等均由本系统承包人完成。2.L4.4与通信系统的界面一、通信系统为监控系统沿线的外场设备与监控分中心控制室之间或桥隧所控制室与监控分中心控制室之间的数据、视频和控制信号传输在主干线上提供音频、数据话路、市话电缆和光缆；二、对于沿线外场设备（处CCTV摄像机外），通信系统与监控系统的界面划分在调制解调器处，通信系统负责将电缆引到监控外场设备设置点的路肩手孔内，并作6-8米盘留，调制解调器设备由监控系统提供，其接线等相关工作由监控系统负责；三、在分中心控制室，监控数据的接口界面在通信系统的配线架上。通信系统负责配线架直列侧以内的配线，直列侧以外的配线由监控系统负责；四、对于紧急电话控制信息的传输，硬件界面定于监控分中心计算机网络交换机的RJ45数据端口上；通信系统提供紧急电话控制台计算机设备及所需的网卡和RJ45接口，以便与监控系统联网，定时将紧急电话信息传到监控系统，监控系统负责从紧急电话控制台到监控分中心计算机系统的缆线及连接，监控分中心实时接收紧急电话子系统传来的运行状态信息，通信规程、数据格式等软件界面，由通信系统与监控系统另行约定；五、沿线的外场CCTV摄像机信号传输，通信系统负责把光缆引到摄像机设置处路肩手孔内（或隧道内预留洞室处），并盘留6-8米，其余接线工作由监控系统负责。在通信分中心，通信系统负责把主线光缆引到通信站房，并溶接到通信系统提供的光配线架中，通信系统为监控系统图像传输在光配线架或光终端盒上配备的连接器（连接器型号为FCPC）o通信系统负责提供远距离视频数字服用光端机、光连接器和尾纤等附件，并负责把尾纤接到光配线架或终端盒上。通信系统负责提供湖口大桥管理所内至监控分中心的图像传输所用的视频编解码器，其界面为视频编解码器的视频输入输出接口，从编解码器至监控设备之间的连线由监控系统负责。2.1.4.5与收费系统的界面与收费系统硬件界面定于收费分中心计算机系统提供的标准RS485/RS422接口上，收费系统将在收费分中心计算机系统为监控系统提供一个RS485/RS422接口，本系统负责完成收费分中心收费系统提供的标准接口与本系统监控分中心计算机系统的连接，并提供相关线缆。收费系统按业主标书要求将收费系统采集、处理、汇总后的车流量等相关交通数据定时每5分钟（110分钟可调）传送至监控分中心计算机系统；通信规程、数据格式等软件界面，由两系统另行约定；
