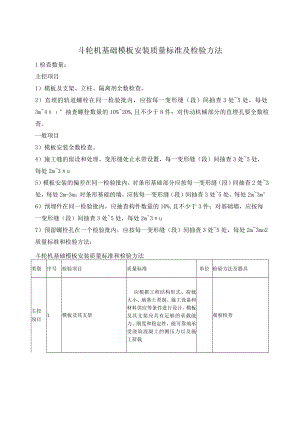

斗轮机基础模板安装质量标准及检验方法.docx

斗轮机基础模板安装质量标准及检验方法1检查数量：主控项目1）模板及支架、立柱、隔离剂全数检查。2）直埋的轨道螺栓在同一检验批内，应按每一变形缝（段）间抽查3处5处，每处3m4°抽查螺栓数量的10%20%,且不少于8件；对传动机械部分的直埋孔要全数检查。一般项目3）模板安装全数检查。4）施工缝的留设和处理、变形缝处止水带设置，每一变形缝（段）间抽查3处5处，每处2m3u5）模板安装的偏差在同一检验批内，对条形基础部分应按每一变形缝（段）间抽查2处3处，每处2m-3m；对条形基础的墙，应按每一变形缝（段）间抽查3处5处，每处2m3m°6）预埋件在同一检验批内，应抽查构件数量的10%,且不少于3件；对基础墙，应按每一变形缝（段）间抽查3处5处，每处2m3u7）预留螺栓孔在一个检验批内，应按每一变形缝（段）间抽查3处5处，每处2m3mo2质量标准和检验方法：斗轮机基础模板安装质量标准和检验方法类别序号检验项目质量标准单位检验方法及器具主控项目1模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的侧压力以及施工荷载观察检查2两侧支架的立柱两侧支架的立柱应有可靠的对拉或侧支点观察检查3隔离剂不得沾污钢筋和混凝土接槎处观察检查4百.埋轨道螺栓必须符合设计要求和现行有关标准规定钢尺检查一般项目1模板安装(1)模板的接缝不应漏浆,木模板应浇水湿润，但模板内不应有积水。(2)模板与混凝土的接触面应清理干净，并涂刷隔离剂。(3)模板内的杂物应清理干净观察检查2预埋件制作、安装应符合本部分附录B的规定按相应检查方法检查3轴线位移5mm钢尺检查4轨道基础轴线相对偏差同方向+3或-3nun经纬仪、钢尺检查标高偏差-3+2mm水准仪检查中心线横向偏差预埋螺栓3mm钢尺检查预埋螺孔W5mm钢尺检查5各段相邻平面高差3mm水准仪检查6其他部位标高偏差+10mm水准仪检查7截面尺寸偏差5+4mm钢尺检查8基础墙垂直偏差5nun吊线和钢尺检查9表面平整度钢模、木模刨2mm2m靠尺和楔形塞尺检查木模不刨光3mm10止水带中心位移8nun钢尺检查11预留孔中心线位置3nun钢尺检查12插筋中心位移5nun钢尺检查外露长度O-IOmm钢尺检查13预留洞中心位移10mm钢尺检查尺寸偏差010mm钢尺检查
