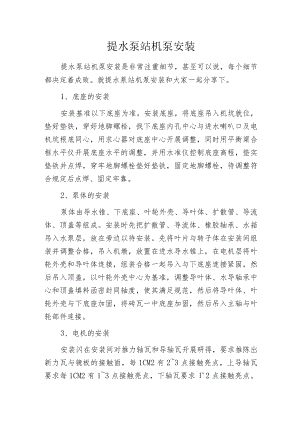

提水泵站机泵安装.docx

提水泵站机泵安装提水泵站机泵安装是非常注重细节，甚至可以说，每个细节都决定着成败。就提水泵站机泵安装和大家一起分享下。1、底座的安装安装基准以下底座为准。安装底座，将底座吊入机坑就位，垫好垫铁，穿好地脚螺栓，找下底座内孔中心与进水喇叭口及电机坑根底同心，用求心器对底座中心开展调整，同时用平衡梁合框水平仪开展底座水平的调整，并用水准仪控制底座高程，垫实垫铁并点焊，穿牢地脚螺栓垫好垫铁，固定地脚螺栓，待调整符合规定后点焊、固定牢靠。2、泵体的安装泵体由导水锥、下底座、叶轮外壳、导叶体、扩散管、导流体、顶盖等组成。安装时先把扩散管、导流体、橡胶轴承、水箱吊入水泵层，放在旁边以待安装。先将叶片与转子体在安装间组装并调整合格，吊入机墩，放置在进水导水锥上，在电机层将叶轮外壳和导叶体连接，组装合格一起吊入与下底座连接紧固，然后吊入顶盖，以叶轮外壳中心为基准，调整导叶体、水导轴承中心和顶盖填料函密封同轴度，使其满足规范，然后将导叶体、叶轮外壳与下底座加固，将砖瓦一中底座加固，然后吊入主轴与叶轮部件连接。3、电机的安装安装闪在安装间对推力轴瓦和导轴瓦开展研得，要求推陈出新力瓦与镜板的接触面，每1CM2有23点接触亮点，上导轴瓦要求每1CM2有13点接触亮点，下轴瓦要求2点接触亮点。将电机根底、下机架、定子、上机架分别吊入电机层，用求心器找正下机架、定子、上机架与水泵同心调整定子高程、中心、水平、组合牢靠固定在电机根底座上,并钻较上机架与定子的定位销钉孔，吊开上机架。然后吊入转子，放在下机架的千斤顶上，找正与泵体导叶同心，并测量调整定子与转子之间的空气间隙，然后安装推力轴承调整推力瓦的水平和受力，调整合格后，用人工或机械盘车测量上导、下导、法兰处的摆度，待调整合格后，连接电机轴与泵轴，并用盘车测量上导、下导、联结法兰及水导轴承处摆度，看是否符合规范，不合格时可采用刮削推力头与镜板之间橡皮绝缘垫或刮削法兰组合面，使其摆度符合要求。开始较削连轴法兰上的光螺栓孔，较好一个孔装上一个螺栓并打好标记，在全部较好后，再复核轴的摆度，直至到达要求。
