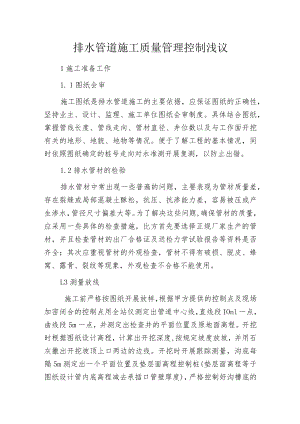

排水管道施工质量管理控制浅议.docx
排水管道施工质量管理控制浅议1施工准备工作1. 1图纸会审施工图纸是排水管道施工的主要依据，应保证图纸的正确性，坚持业主、设计、监理、施工单位图纸会审制度。具体结合图纸，掌握管线长度、管线走向、管材直径、井位数以及与工作面开挖有关的地形、地貌、地物等情况。便于了解工程的基本情况，同时依照图纸确定的桩号走向对水准测开展复测，以防止出错。1.2排水管材的检验排水管材中常出现一些普遍的问题，主要表现为管材质量差，存在裂缝或局部混凝土酥松，抗压、抗渗能力差，容易被压或产生渗水，管径尺寸偏差大等。为了解决这些问题,确保管材的质量，应采用一些具体的检查措施，比方首先要选择正规厂家生产的管材，并且检查管材的出厂合格证及送检力学试验报告等资料是否齐全；其次应重视管材的外观检查，管材不得有破损、脱皮、蜂窝、露骨、裂纹等现象，外观检查不合格不能使用。L3测量放线施工前严格按图纸开展放样，根据甲方提供的控制点及现场加密闭合的控制点用全站仪测定出管道中心线，直线段IOnl一点，曲线段5m一点，并测定出检查井的平面位置及原地面高程。开挖时根据图纸设计高程，计算出开挖深度,按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线。开挖时开展跟踪测量，沟底每隔5m测定出一个平面位置及垫层面高程控制桩(垫层面高程等于图纸设计管内底高程减去承插口管壁厚度)，严格控制好沟槽底的平面位置及高程，垫层浇筑完毕及时在垫层面上用全站仪测出管道定中心的平面位置并弹出墨线及检查井的平面位置和大小。管道安装时开展跟踪检查测量，复测管内底高程是否与图纸对应，管道施工完毕，应开展竣工测量。各道工序的测量资料需认真做好记录，所有测量成果及时上报监理工程师审核批复，施工测量应满足国家现行标准(GB50268-20*)。2排水管道的施工2. 1沟槽开挖在确定开挖断面时，要考虑生产安全和工程质量，做到开槽断面合理，开槽断面由槽底宽、挖深、槽底、各层边坡坡度以及层间留台宽度等因素确定。一方面既要注意边坡放坡的科学合理性又要安全和经济，保证施工交全和路基畅通。在开挖过程中，表层的破碎沥青面层及路基渣层由挖掘机开挖，每开挖一定的距离都要对槽底高开展严格测量控制,特别注意槽底上方不得超挖，对超挖部分要仔细回填夯实，严禁槽底低注处进水积水，严禁夯填中使用腐植土、垃圾土、淤泥等。2.2 平基管座的施工在沟槽开挖验收合格之后，就可按照图纸设计要求开展管基的施工。在沟槽内有积水和淤泥的情况下，应先将沟槽彻底去除干净，去除淤泥，并铺设砂垫层，保证干槽施工，如果槽内有地下水应采取排水措施；同时严格控制平基的厚度和高程，在浇筑混凝土平基前，支搭模板时，要复核槽底标高和模板弹线高程，在确认无误后，再浇筑混凝土,以保证管座厚度。同时在浇筑混凝土平基前，支搭模板时要复核槽底标高和模板弹线高程，在确认无误后，再浇筑混凝土，以保证管座厚度；并检查管座模板的强度、刚度和稳定性，支杆的支撑点不能直接支在松散土层上，要加垫板或桩木，使模板能承受混凝土灌注和振捣的重力和侧向推力，确保不跑模。2.3 管道安装首先，应正确计算管道铺设长度，施工前根据图纸和规范确定两检查井间管道铺设长度，管子伸进检查井长度及两管端头之间预留间距，在安装过程中要严格控制长度，防止管头露出井壁过长或缩进井壁。同时，严格控制管道的直顺度和坡度，施工时要采取以下措施：安管时要在管道半径处挂边线，线要拉紧，不能松弛；在调整每节管子的中心线和高程时，要用石块支垫牢固，相邻两管不得错口；在浇筑管座前，要先用与管座混凝土同标号的细石混凝土把管子两侧与平基相接处的三角部分填浇填实，再在两侧同时浇筑混凝土。最后，严格控制抹带的施工质量，水泥砂浆要按配合比下料，计量要准确，搅拌要均匀，要保证砂浆的强度及和易性，抹带前先将抹带部分的管外壁凿毛，洗刷干净，刷水泥浆一道；并控制内管缝与管内壁间的平整度，管径不大于60OnlnI的管道，在抹带的同时，配合用麻袋球或其他工具在管道内来回拖动，将流入管内的砂浆拖平；管径大于600mm的管道，应勾抹内管缝。2.4 检查井施工严格控制检查井根底的质量，不能带水浇筑垫层和根底，要保证根底的几何尺寸和高程符合设计要求，待混凝土到达一定强度时才能砌砖。严格控制井墙的砌筑质量，井壁必须竖直，不得有通缝；灰浆要饱满，砌缝要平整，抹面要压光，不得有空鼓、裂缝等现象；严格控制踏步、井圈、井盖的安装质量，铸铁踏步，安装要牢固，污水井踏步要涂防锈漆；安装井圈要坐浆饱满，井盖和井圈要配套，在交通量大的道路上必须安装重型井盖。2.5 闭水试验在具体的闭水试验中，应做好试验前的准备工作和具体的试验方案；试验前，需将灌水的检查井内支管管口和试验段两端的管口，用水泥砂浆砌砖堵死，并抹面密封，待养护3d-4d到达一定强度后，在上游井内灌水，当水头到达要求高度时，检查砖堵、管身、井身有无漏水，如有严重渗漏要开展封堵，待浸泡24h后，再观察渗水量，测定时间不应小于30min;同时应正确计算渗水量，在闭水试验中要真实记录各种数据，并根据数量正确计算渗水量。2.6 管沟回填排水管道管沟的回填，应从管道两侧平衡开展，沟内不得有积水，不得使用腐植土、垃圾和淤泥等。在土的回填时，要严格控制回填土土质，回填土中不得含有碎砖、石块、混凝土碎块及大于IOCnI的硬土块；填土含水量以接近最正确含水量为宜。同时，严格控制回填土压实度，由专职实验人员采用核子密度仪测录其压实度，以保证回填土压实度到达刚性管道或柔性管道沟槽回填土的质量标准(GB50268-20*)o3结语市政排水管道工程是隐蔽工程，贯穿于施工阶段的全过程必须严格按照每个施工过程的要求，从施工准备、沟槽开挖、管道安装、试验及回填等几方面，加强每一环节的质量控制，才能防止各种质量通病的发生，确保整体工程施工质量的提升。相信经过以上的介绍，大家对排水管道施工质量管理控制浅议也是有了一定的认识。
