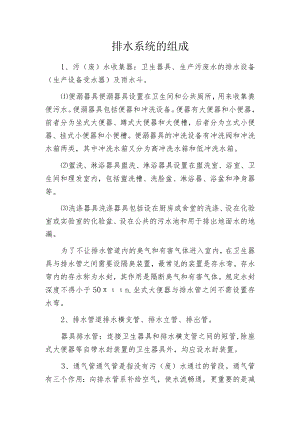

排水系统的组成1、污（废）水收集器：卫生器具、生产污废水的排水设备（生产设备受水器）及雨水斗。便溺器具便溺器具设置在卫生间和公共厕所，用来收集粪便污水。便溺器具包括便器和冲洗设备。便器有大便器和小便器，前者分为坐式大便器、蹲式大便器和大便槽，后者分为立式小便器、挂式小便器和小便槽。便溺器具的冲洗设备有冲洗阀和冲洗水箱两类，其中冲洗水箱又分为高冲洗水箱和低冲洗水箱。盥洗、淋浴器具盥洗、淋浴器具设置在盥洗室、浴室、卫生间和理发室内，包括盥洗槽、洗脸盆、淋浴器、浴盆和净身器等。洗涤器具洗涤器具包括设在厨房或食堂的洗涤、设在化验室或实验室的化验盆、设在公共的污水池和用于排出地面水的地漏。为了不让排水管道内的臭气和有害气体进入室内，在卫生器具与排水管之间需要设隔臭装置，最常见的装置是存水弯。存水弯内的存水称为水封，其作用是隔断臭气和有害气体。规定水封深度不得小于50n.坐式大便器与排水管之间不需设置存水弯。2、排水管道排水横支管、排水立管、排出管。器具排水管：连接卫生器具和排水横支管之间的短管,除座式大便器等自带水封装置的卫生器具外，均应设水封装置。3、通气管通气管是指没有污（废）水通过的管段。通气管有三个作用：向排水管系补给空气，使水流畅通，更重要的是减小排水管道内气压变化幅度，防止卫生器具水封破坏；使建筑物内部排水管道中散发的臭气和有害气体能排到大气中去；管道内经常有新鲜空气流通，可减轻管道内废气锈蚀管道的危害。其作用是把管道内产生的有害气体排至大气中去，以免影响室内的环境卫生，减轻废水、废气对管道的腐蚀；在排水时向管内补给空气，减轻立管内气压变化的幅度，防止卫生器具的水封受到破坏，保证水流畅通。4、清通设备一般有检查口（1m）、清扫口、带有清通口的90°弯头、三通和存水弯以及检查井（3m）等作疏通排水管道之用。5、抽升设备对于污废水难以自流排至室外时，须设水泵、空气扬水器和水射器等抽升设备。民用建筑的地下室、人防建筑、高层建筑的地下技术层等地下建筑物内的污（废）水不能自流排至室外时，必须设置污水抽升设备，常采用潜水排污泵。6、污水局部处理构筑物当建筑内部污水不允许直接排入城市排水系统或水体时，而设置的局部污水处理设施。7、室外排水管道自排出管接出的第一检查井后至市政排水管道或工业企业排水主干管间的排水管段即为室外排水管道，其任务是将建筑物内的污（废）水排送到市政或工厂的排水管道中去。
