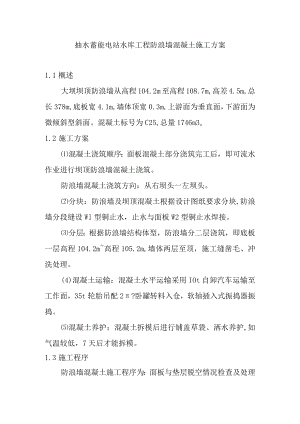

抽水蓄能电站水库工程防浪墙混凝土施工方案.docx

抽水蓄能电站水库工程防浪墙混凝土施工方案1.1 概述大坝坝顶防浪墙从高程104.2m至高程108.7m,高差4.5m,总长378m,底板宽4.1m,墙体顶宽0.3m,上游面为垂直面，下游面为微倾斜型斜面。混凝土标号为C25,总量1746m3o1.2 施工方案混凝土浇筑顺序：面板混凝土部分浇筑完工后，即可流水作业进行坝顶防浪墙混凝土浇筑。防浪墙混凝土浇筑方向：从右坝头一左坝头。分块：防浪墙及坝顶混凝土根据设计图纸要求分块,防浪墙分段缝设Wl型铜止水，止水与面板W2型铜止水焊接。分层：根据防浪墙结构体型，防浪墙分二层浇筑，即底板一层高程104.2m高程105.2m,墙体两层至顶，施工缝凿毛、冲洗处理。(4)混凝土运输：混凝土水平运输采用IOt自卸汽车运输至工作面，35t轮胎吊配2?卧罐转料入仓，软轴插入式振捣器振捣。混凝土养护：混凝土拆模后进行铺盖草袋、洒水养护,如气温较低，7天后才能拆模。1.3 施工程序防浪墙混凝土施工程序为：面板与垫层脱空情况检查及处理一施工准备一测量放样一基础处理一钢筋绑扎一模板及止水安装一仓面清洗及验收一混凝土入仓及浇筑一模板拆除一铺盖草袋及洒水养护。1.4 防浪墙混凝土运输路线下水库混凝土拌和系统-2#施工道路一下水库上坝公路一坝顶体填筑平台一35t轮胎吊配2m3卧罐直接入仓或转溜槽卸料入仓。1.5 防浪墙施工方法面板与垫层脱空情况检查及处理因面板混凝土变形与坝体填筑的沉陷不可能同步，从而在面板与垫层坡面之间可能会形成一个楔形脱空缝面，在防浪墙施工前必须进行回填处理。回填料必须要有与垫层料接近的弹性模量，且易于施工，总结以往类似工程经验，初拟方法如下：按每1米一个测点，用8圆钢沿缝通至缝底，量测缝深度，同时量测张开缝宽度。作好记录，报监理工程师备查。与设计、监理共同研究处理措施，一般是采取灌浆处理。可在坝顶利用自然落差或适当加压进行注浆。浆液配比为水泥:粉煤灰=1.5：8.5,用制浆机拌制，开始为稀浆，然后逐渐变浓，利用高差或根据设计及监理指示适当加压灌注。灌浆时将2英寸钢管尽量通至缝的最深处，外套胶管，灌浆速度不宜过快，使其尽量渗透至所有缝隙中，直到张开缝缝面返浆为止。灌浆时宜从一侧向另一侧推进，不宜从中向两侧灌注。基础处理在混凝土浇筑前，坝顶应进行清理，然后用自行式振动碾加强碾压至少6遍以上。钢筋加工与安装钢筋在钢筋场按施工图纸加工，用8t平板汽车运输至工作面。人工超前绑扎，钢筋绑扎不占直线工期。(4)模板及止水安装模板采用常规钢木组合模板，为保证混凝土施工的外观质量，内衬光面高密度木板。模板采用内撑内拉的加固方法。防浪墙分段缝设Wl型铜止水，止水与面板W2型铜止水焊接，构成封闭的止水系统。模板组装时应保证止水铜片的“鼻头”露出一半。止水铜片的固定不得钻孔，也不得使用其它焊接，只能用夹具等固定于支架上或固定于模板支架上。缝面处理浇筑下一块防浪墙混凝土前，将上一块混凝土端头涂刷沥青乳剂。(6)混凝土浇筑混凝土水平运输采用Iot自卸汽车从左岸下游搅拌站运至工作面；35t轮胎吊配2?卧罐利用溜筒入仓，控制碎料自由下落高度小于1.5m;人工平仓、软轴插入式振捣器振捣;振捣器在振捣时，不得触及模板、钢筋、止水和预埋件，应与其保持5至IOCm的距离。模板拆除及混凝土养护 模板拆除：侧面模板的拆除，以不损坏棱角为宜，如气温较低，7天后才能拆模。 混凝土养护：混凝土拆模后进行铺盖草袋、洒水养护不少于28天,使混凝土表面保持湿润状态。
