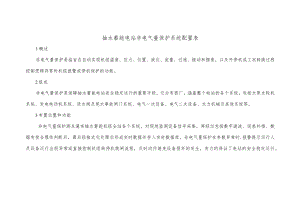

抽水蓄能电站非电气量保护系统配置表.docx

抽水蓄能电站非电气量保护系统配置表1概述非电气量保护是指旨在自动实现机组温度、压力、位置、液位、流量、过速、振动和摆度，以及开停机或工况转换过程控制逻辑异常时机组报警或停机保护的功能。2组成非电气量保护是保障抽水蓄能电站安全稳定运行的重要手段，它分布很广，涵盖整个电站的各个系统，包括水泵水轮机系统、发电电动机系统、进水阀及尾水事故闸门系统、电气一次设备、电气二次设备、水力机械及其他系统等。3布置位置和功能非电气量保护测点遍布抽水蓄能机组全站各个系统，对现地监测设备信号采集，再经过包括数字滤波、误差补偿、数据有效合理性判断后，最后经格式化处理后形成实时数据并存入实时数据库。非电气量保护在参数异常时,报警提示运行人员设备运行出现异常或直接控制机组转停机跳闸流程，及时动作避免设备损坏的发生，有力的保证了电站的安全稳定运行。4运行参数4.1非电气量保护配置表4.1.1系统：水泵水轮机系统系统序号保护名称元器件类型信号类型动作逻辑动作结果闭锁报警停机1水导轴承瓦温RTD电阻值单个测点越一级上限报警，两个及以上测点越二级上限报警并停机2水导轴承油盆油温RTD电阻值单个测点越上限报警×3水导轴承冷却器水管温度RTD电阻值单个测点越上限报警水4水导轴承油盆油位液位变送器4-20mA单个测点越上限报警，单个测点越一级下线报警，引个测点越二级下限（油位低低）作用于报警并停机机组转速290%时，闭锁此保护泵5水导轴承冷却水流量流量开关开关量单个测点越下限报警X水6水导轴承供油管路压力压力开关开关量单个测点越上限报警X轮7水导轴承过滤器压差压差开关开关量单个测点越上限报警X机S水导轴承油混水油水混合探测器开关量单个测点越上限报警X系9导叶剪断箱剪断保护剪断销信号器开关量检测到剪断销剪断报警×统10主轴密封温度RTD电阻值单个测点越一级上限报警，两个及以上测点越二级上限报警并停机一11主轴密封冷却水流最流生开关开关信单个测点越下限报警X12主轴密封冷却水水温RTD电阻值小个测点越上限报警X13主轴密封供水压力压力开关开关量单个测点越下限报警X14主轴密封压差压差开关开关量单个测点越下限报警X15主轴密封供水过滤器压差压差开关开关量单个测点越下限报警X16主轴密封磨损量位置开关开关量单个测点越一级上限一级报警，单个测点越二级上限二级报警一17上、下迷宫环温度RTD电阻值单个测点越一级上限报警，两个及以上测点越二级上限报警并停机一18上、下迷宫环供水压差压差开关开关量小个测点越下限报警X19上、下迷宫环冷却水流量流量开关开关量小个测点越下限报警×20顶蛊水位液位开关开关量单个测点越上限报警X21调相压水时尾水管水位液位开关开关量单个测点越上限报警，液位变送器越二级上限且液位开关动作时停机一液位变送器4-20m22蜗壳进口压力压力开关开关量单个测点越上限报警X23排气阀位置异常保护位置开关开关量排气阀位置异常报警X作为工况转换流程的跨步条件24泄压阀位置异常保护位置开关开关量泄压阀位置异常报警X作为工况转换流程的跨步条件25风闸误投保护位置开关开关量XX1）风闸位置异常闭锁机组开机；2）转速越上限闭锁风闸动作。速度传感器4-20(nAXX26调速系统压力油罐油位液位变送器4-20mA单个测点越上限报警，单个测点越一级下限报警，两个及以上测点越二级下限报警并停机27调速系统压力油罐油温RTD电阻值单个测点越上限报警X28调速系统压力油罐油压压力变送器4-20InA单个测点越上限报警，单个测点越一级下限报警，一级越下限与二级越下限同时发生时停机作为压力油罐主、备泵的启停条件29调速系统压力油罐主供油管路压力压力开关开关量单个测点越上限报警，唯个测点越一级下限一级报×若压力油罐与主供警,越二级下限二级报警油管路之间设有自动控制隔离同，则二级越下限作用于停机30调速系统回油箱油位液位变送罂4-20mA单个测点越上、下限报警31调速系统回油箱油温RTD电阻值单个测点越上限报警×作为回油箱油泵的启停条件33调速系统回油箱过漉器压差压差开关开关量单个测点越上限报警X34调速系统回油箱油混水油水混合探测器开关量单个测点越上限报警X35调速系统漏油箱油位液位开关开关量单个测点越上限报警X作为漏油箱油泵的后停条件36调速系统漏油箱过漉器压差压差开关开关量单个测点越上限报警×37调速器紧急故隙保护-调速器紧急故障信号作用于报警并出口停机38导叶反馈故障保护位置开关开关量导叶位置异常时报警并作用于停机39调相时导叶未全关保护位置开关开关量导叶位置异常时报警并作用于停机40主油阀位置异常保护位置开关开关量主油阀位置异常报警X作为机组开机工况流程条件41紧停阀位置异常保护位置开关开关量紧停阀误动作或动作超时报警并停机42机械过速保护速度传感器开关量机械转速信号器动作后，报警并驱动调速噩液压回路关闭导叶并启动紧急事故停机43电气过速保护速度传感器4-2OmA单个测点越上限信号作用于报警和紧急事故停机并网状态时，闭锁停机4.1.2系统：发电电动机系统系序保护名称元器件类型信号类型动作逻辑动作结果闭锁统号报警停机发电电动机1定子铁芯温度RTD电阻值单个测点越一级上限报警，两个及以上测点越二级上限报警并停机2定子绕组温度RTD电阻值单个测点越一级上限报警，两个及以上测点越二级上限报警并停机3定子齿乐板温度RTD电阻值单个测点越一级上限报警，两个及以上测点越二级上限报警并停机74上导、下导及推力轴承油槽油温RTD电阻值用个测点越上限报警×5上导、下导及推力轴承轴瓦温度RTD电阻值单个测点越一级上限报警，两个及以上测点越二级上限报警并停机6上导、下导及推力轴承过灌器压差压差开关开关量单个测点越上限报警X7上导、下导及推力轴承油管路乐力压力开关开关量单个测点越上限报警×8上导、下导及推力轴承冷却水流量流量开关开关量单个测点越下限报警X9上导、下导及推力轴承油槽油位液位变送器4-20m单个测点越上、下限报警X10空气冷却器冷、热风温度RTD电阻值单个测点越上限报警X11空气冷却器进、出水温度RTD电阻值单个测点越上限报警×12空气冷却器漏水检测保护漏水检测传感器开关量单个测点检测到漏水信号报警X13集电环室温度RTD电阻值单个测点越上限报警X14推力轴承高压减载装置油压压力开关开关量单个测点越下限报警并延时停机，宜作为启动工况流程条件15定子铁芯振动振动传感器4-20m单个测点越一级上限一级报警，单个测点越二级上限二级报警X16定子线棒振动振动传感器4-2OmA单个测点越一级上限一级报警，单个测点越二级上限二级报警X17水导、上导、下导及推力轴承振动振动传感器4-2OmA单个测点越一级上限报警，两个及以上测点越二级上限报警并停机18水导、上导、下导及推力轴承摆度摆度传感器4-2OmA单个测点越一级上限报警，两个及以上测点越二级上限报警并停机19发电机轴摆度摆度传感器4-20mA单个测点越一级上限报警，两个及以上测点越二级上限报警并停机20水轮机轴摆度摆度传感器4-2OmA小个测点越一级上限报警，两个及以上测点越二级上限报警并停机21主轴摆度摆度传感器4-20mA小个测点越一级上限报警，两个及以上测点越二级上限报警并停机机组工况转换中，闭领此保护22上、下机架振动振动传感器4-20m单个测点越一级上限报警，两个及以上测点越二级上限报警并停机23顶盖振动振动传感器4-20mA单个测点越一级上限报警，两个及以上测点越二级上限报警并停机24机组抬机量位移传感器4-2OmA单个测点越一级上限报警，两个及以上测点越二级上限报警并停机4.1.3系统：进水阀及尾水事故闸门系统系统序号保护名称元器件类型信号类型动作逻辑动作结果闭锁报警停机进水阀及尾1进水阀系统回油箱温度RTD电阻值单个测点越上限报警×2进水阀系统回油箱油位液位变送器4-2OmA单个测点越上、下限报警X作为回油箱主、备泵的启停条件3进水阀系统回油箱过滤器压差压差开关开关量单个测点越上限报警X4进水阀系统压力油罐油压压力变送器4-2OmA用个测点越一级下限报警，越一级下限和越二级下限水事故闸门系统（事故低油压）同时发生报警并停机，单个测点越一级上限报警，越一级上限和越二级上限（过高油压）同时发生报警并停机.5进水阀系统压力油罐油位液位变送器4-20(A单个测点越一级下限报警，越一级下限和越二级下限（事故低油位）同时发生报警并停机，单个测点越一级上限报警，越一级上限和越二级上限（过高油位）同时发生报警并停机。6进
