技能培训资料之电声器件.docx

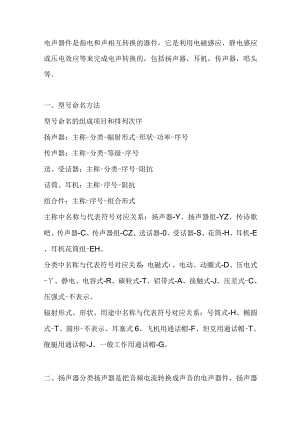

电声器件是指电和声相互转换的器件，它是利用电磁感应、静电感应或压电效应等来完成电声转换的，包括扬声器，耳机，传声器，唱头等。一、型号命名方法型号命名的组成项目和排列次序扬声器：主称-分类-幅射形式-形状-功率-序号传声器：主称-分类-等级-序号送、受话器：主称-分类-序号-阻抗话筒、耳机：主称-序号-阻抗组合件：主称-序号-组合形式主称中名称与代表符号对应关系：扬声器-Y、扬声器组-YZ、传诗歌吧、传声器-C、传声器组-CZ、送话器-0、受话器-S、花筒-H、耳机-E、耳机花筒组-EH。分类中名称与代表符号对应关系：电磁式、电动、动圈式-D、压电式-丫、静电、电容式-R、碳粒式-T、铝带式-A、接触式-J、压差式-C、压强式-不表示。辐射形式、形状、用途中名称与代表符号对应关系：号筒式-H、椭圆式-T、圆形-不表示、耳塞式6、飞机用通话帽-F、坦克用通话帽-T、舰艇用通话帽-J、一般工作用通话帽-G。二、扬声器分类扬声器是把音频电流转换成声音的电声器件，扬声器俗称喇叭,种类很多。按能量方式分类：电动（动圈）扬声器、电磁扬声器、静电（电容）扬声器、压电（晶体）扬声器、放电（离子）扬声器。按辐射方式分类：纸盆（直接辐射式）扬声器、号筒（间接辐射式）扬声器。按振膜形式分类：纸盆扬声器、球顶形扬声器、带式扬声器、平板驱动式扬声器。按组成方式分类：单纸盆扬声器、组合纸盆扬声器、组合号筒扬声器、同轴复合扬声器。按用途分类：高保真（家庭用）扬声器、监听扬声器、扩音用扬声器、乐器用扬声器、接收机用小型扬声器、水中用扬声器。按外型分类：圆形扬声器、椭圆形扬声器、圆筒形扬声器、矩形扬声器。三、扬声器主要特性参数1、标称功率标称功率又称额定功率或不失真功率，它是非线性失真不超过标准规范条件（一般不超过7-10%）下的最大输入功率。扬声器在这一正常功率下长期工作不应损坏。2、标称阻抗制造厂产品标准所规定的阻抗值，在该阻抗上扬声器可获得最大功率。3、共振频率扬声器的输入阻抗是随频率而变化的，扬声器在低频单某一频率处，输入阻抗追最大，这一频率称为共振频率fo,共振频率与扬声器的振动系统有关，振动系统质量越大，纸盆折环、定心支片愈柔软，其共振频率就愈低。4、灵敏度当输入扬声器的功率为IW时，在轴线上一米处测出的平均声压。5、指向性扬声器在不同方向上声辐射本领是不同的，表示这种性能的指标叫辐射指向性，指向性与频率有关，扬声器的辐射指向性随频率升高而增强，一般在250-300HZ以下，没有明显的指向性。
