技术规范书能节烟墩北风电汇集站220kV故障录波接入调度数据网技术规范书.docx

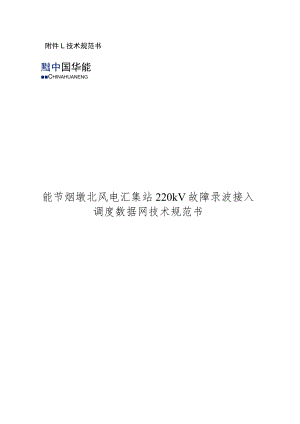

附件L技术规范书黜中国华能Chinahuaneng能节烟墩北风电汇集站220kV故障录波接入调度数据网技术规范书华能哈密风力发电有限公司2022年09月一、总则1 .本技术规范书适用于能节烟墩北风电汇集站故障录波接入调度数据网项目。2 .本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应提供符合本规范书和工业标准的优质服务。3 .如果乙方没有以书面形式对本规范书的条文提出异议，则认为乙方提供的服务完全符合本技术规范书的要求。4 .本技术规范书所使用的标准如遇与乙方所执行的标准不一致时，按较高标准执行。5,本技术规范书作为合同的技术附件，与合同正文具有同等法律效力。6 .本项目实施单位一经确定，禁止出现转包、分包现象，一经发现，甲方有权解除合同，并要求乙方赔偿一切损失。7 .本技术规范书未尽事宜，由甲、乙双方协商后由甲方确定。二、项目概述1.1 项目名称：能节烟墩北风电汇集站故障录波系统接入省调调度通讯数据网II区项目。1.2 项目基本情况：能节烟墩北风电汇集站位于哈密市境内，风电场中心位置距哈密市120km,由华能和中节能合建，电压等级为220kV0220kV部分有故障录波服务器2台，分别为变压器故障录器和220kV线路故障录波器。本项目将2台22OkV故障录波服务器接入省调调度通讯数据网II区。2. 3地理概况华能烟墩风电场位于哈密市境内，风电场中心位置距哈密市120公里，骆驼圈子镇以东50公里的戈壁滩上（沿G7方向），建有风电专用道路，交通便利，施工现场为建有综合楼、生产楼。施工现场为站内及风电场场区，现场不提供免费食宿。2. 4施工工期：计划开工日期：2022年10月11日；竣工日期：2022年10月15日前。具体以合同约定时间为准。3、总体要求3. 1规范及标准本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方在实际工作中应保证提供符合行业标准和本规范要求，同时必须满足国家有关安全、环保等强制性标准和规范的要求。执行的规范有：计算机场地通用规范GB/T2887地区电网调度自动化设计技术规程DT/T5002电力调度自动化系统运行管理规程DL/T516发电厂电力网络计算机监控系统设计规程DL/T5226风力发电场远程监控系统技术规程NB/T31071中国华能集团公司安全生产工作规定中国华能集团公司电力安全工作规程中国华能集团公司电力检修管理办法（试行）中国华能集团公司检修标准化管理实施导则（试行）中国华能集团公司电站检修维护与运行导则汇编以上法则和标准提出了最基本要求，如果根据乙方的意见并经甲方接受，使用优于或更高标准的优质服务,并能使甲方设备良好、稳定的在本规范所规定的条件下运行，则这些标准也可以由乙方超越。当标准、规范之间出现矛盾时，乙方应将矛盾情况提交甲方，以便在开始设备维护前制定解决方案。3. 2技术要求：1 .分别将220kV主变故障录波和22OkV线路故障录波系统接入省调调度网II区。2 .接入省调前应先对2台服务器进行漏洞扫描，并修补设备漏洞。提供符合调度要求的漏洞扫描报告。故障录波服务器操作系统为UbUntUMATE17.04版本。3,按照省调下发的IP地址，调整省调II区纵向加密业务和开通交换机端口，更改对应故障录波服务器的IP地址。从继保室故障录波屏1、2至调度数据网屏铺设超5类网线（距离50米，有电缆沟），并连接至省调H区交换机，确保该网线连接正常。4,在2台服务器上安装网安装置探针，并对网安装置进行配置更新。网络安全检测装置型号为：HRCRPM-3000电力监控系统网络安全监测装置II型。5,故障录波数据转发软件已安装配置，此次不需要进行数据转发软件的安装调试工作。6.接入完成后与省调进行通道测试和数据传输测试，配合省调自动化完成验收工作。四、注意事项1 .出具符合调度要求并认可的漏扫报告。2 .施工应在场站工作负责人的旁站监护下完成此项工作，施工过程中不能存在损坏电力设施和电力涉网设备的电脑病毒或不正确操作。3 .对于施工可能出现中断调度通讯或者停止某些业务的操作应提前告知工作负责人，并在工作票中注明。4 .未经工作负责人同意不得进入高压带电设备区域。5 ,探针安装调试服务应有1年的服务期，在服务期内如有设备调整或更换等其他情况，造成探针丢失的应免费进行补装。6 .探针安装完成后，网安装置应能检测到服务器异常活动记录。7 .所有工作不能影响其他设备的数据通讯，故障录波系统的原有功能不可改变。五、验收标准和质保L完工后服务器应能正常运行，与调度通讯系统保持通讯畅通，业务正常。服务器与网安装置通讯正常，网安装置可实时监测服务器异常活动记录。8 .施工完成后应通过省调验收工作。9 .本项目质保期为1年，进入质保时间为项目竣工验收单上甲方最终的审核验收时间。六、分项报价清单项目工作内容报价备注1.探针安装2台服务器安装网络安全监测装置探针并完成配置调试工作2.漏洞扫描完成2台服务器的漏洞扫描，修补服务器漏洞，出具漏扫报告3.接入省调按照调度要求将2台服务器接入省调通讯系统”区，实现数据准确上传。
