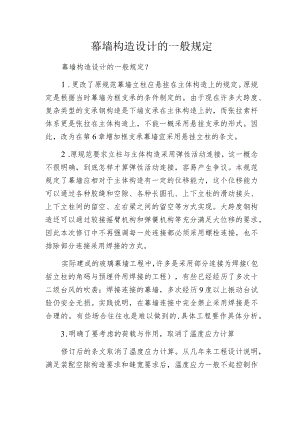

幕墙构造设计的一般规定.docx

幕墙构造设计的一般规定幕墙构造设计的一般规定？1 .更改了原规范幕墙立柱应悬挂在主体构造上的规定。原规定是根据当时幕墙为框支承的条件制定的。由于现在许多大跨度、复杂类型的支承钢构造是下端支承在主体构造上的，而张拉索杆体系更是张拉在主体构造上，不能一概采用悬挂支承的形式。因此，改为在第6章增加框支承幕墙宜采用悬挂立柱的条文。2 .原规范要求立柱与主体构造采用弹性活动连接，这一概念不很明确，到底怎样才算弹性活动连接，容易产生争议。本规范规定了幕墙应相对于主体构造有一定的位移能力，这个位移能力可以通过各种胶缝和空隙、各种长圆孔、上下立柱的滑动接头、上下立柱间的留空、左右梁之间的留空等方式实现。大跨度钢构造还可以通过较接摇臂机构和弹簧机构等充分满足大位移的要求。因此本次修订中不再强调每一处连接都必须采用螺栓连接，也不排除部分连接采用焊接的方式。实际建成的玻璃幕墙工程中，许多是采用部分连接为焊接（包括立柱的角码与预埋件用焊接的工程），有些已经经历了多次十二级台风的吹袭；焊接连接的幕墙，多次经历9度以上振动台试验仍安全无损。实践说明，在幕墙连接中完全禁止采用焊接是不合理的，有些场合往往也是难以做到的,具体工程要作具体分析。3,明确了要考虑的荷载与作用，取消了温度应力计算修订后的条文取消了温度应力计算。从几年来工程设计说明，满足装配空隙构造要求和缝宽要求后，温度应力一般不起控制作用，所以不再计算以简化设计。4 .引入重要性系数和承载力抗震调整系数这是构造设计的基本系数，用以调整构造设计的安全度,用于无抗震效应的组合，用于有地震效应的组合。为保持与构造设计规范表达一致，本规范在内力、应力控制总表达式中，引入这两个系数。在玻璃幕墙设计时，这两个系数均可取为1.0,并不增加设计工作量。5 .采用各个方向分别验算和控制挠度的方法玻璃幕墙中风荷载和自重一般情况下作用于不同方向，地震作用力很小，所以对于不影响构造安全的挠度控制，采用风荷载标准值和永久荷载标准值分别控制的方法。当横梁双向受力时，水平和竖向两个方向分别控制挠度。作为围护构造和装饰性构造，这种控制可以满足使用要求，也简化了设计工作量。6 .提示考虑荷载偏心产生的扭转影响在框支承幕墙的横梁上，玻璃的重力是偏心施加的，会使梁产生扭转，当采用中空、夹层中空玻璃或偏心距较大时，梁受到的扭矩会较大，设计中要加以考虑。
