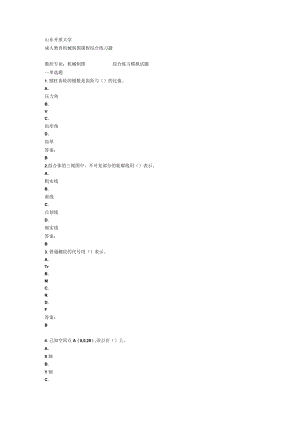

山东开放大学机械制图期末复习题.docx

山东开放大学成人教育机械制图课程综合练习题数控专业：机械制图综合练习模拟试题一单选题1.圆柱齿轮的模数是齿距与（）的比值。A.压力角B.C.齿形角D.齿厚答案：B2.组合体的三视图中，不可见部分的轮廓线用（）表示。A.粗实线B.虚线C.点划线D.细实线答案：B3.普通螺纹的代号用（）表示。A.TrB.MC.RD.F答案：B4.己知空间点A（0,0,20）,该点在（）上。A.X轴B.Y轴C.Z轴D.W面上答案：C）来绘制。5.在装配图中，当不需要确切地表示滚动轴承的形状和结构时，可采用（A.简化画法和规定画法B.视图C.剖视图D.断面图答案：A6截交线的形状有（）决定。A.由截平面决定B.立体表面形状和截平面与立体的相对位置决定的C.与相对立体的表面形状无关D.由其中一个立体表面形状决定答案：C7.铸件必须有（7A.铸造圆角B.倒角C.退刀槽D.凸台答案：A8 .以下哪个不属于点的投影规律（）。A.点的正面投影和水平投影的连线垂直于OX轴B.点的正面投影到OX轴的距离等于该点到H面的距离点的侧面投影到OZ轴的距离等于点的水平投影到OX轴的距离D.根据点的两个投影不能求出第三投影答案：D9 .主、俯、左三个视图中错误的视图是（）。A.左视图B.俯视图C.主视图D.俯视图和左视图答案：C10.表达零件的结构、尺寸和技术要求的图样，称为（）。A.投影B.视图C.零件图D.装配图答案：C二、判断题1 .侧平线CD的侧面投影c"d”与OY和OZ的夹角、B等于CD对H、V面的倾角。答案：2 .用几个相交的剖切面（交线垂直于某一基本投影面）剖开机件的方法，称为阶梯剖。答案：错3 .轮辐、轮缘的横截面常采用断面图表示。答案：对4 .为了使图样复制和缩微摄影时定位方便，对基本幅面（含部分加长幅面）的各号图纸，均不应在图纸各边的中点处分别画出对中符号。答案：错5 .绘制零件图时若标题栏的长边与图纸的长边垂直，则构成Y型图纸。答案：对6 .平面与立体表面相交产生的交线，称为相贯线。答案：错7 .在图样中比例为1：1被称为放大比例。答案：错8 .凡属设计中的重要尺寸，它们都将直接影响零件的装配精度和使用性能，所以必须优先保证，单独注出。答案：对9 .在绘制机械图样时细实线可表达尺寸线及尺寸界线、剖面线、引出线等。答案：对10 .当局部视图按基本视图形式配置且没有其他视图隔开时，则不必标注,答案：对
