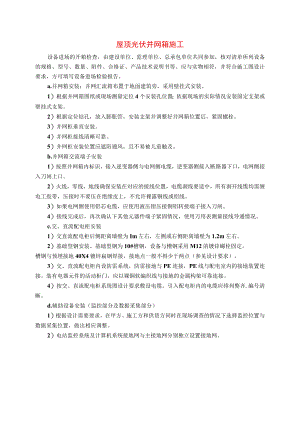

屋顶光伏并网箱施工.docx

屋顶光伏并网箱施工设备进场的开箱检查，由建设单位、监理单位、总承包单位共同参加，核对清单所列设备的规格、型号、数量、附件、合格证、产品技术说明书等。应与实物相符，并符合施工图设计要求，方可填写设备进场检验报告。a.并网箱安装：并网汇流箱布置于地面建筑旁，采用壁挂式安装。1）根据并网箱图纸或现场测量定位4个安装孔位置；依据现场的实际情况安装固定支架或壁挂式支架。2）根据定位钻孔，放入膨胀管，安装支架并调整好并网箱位置后，紧固螺栓。3）并网柜垂直安装。4）并网柜接线清晰可靠。5）并网柜安装位置应遮阳通风，且不易被儿童触及。b.并网箱交流端子安装1）按照并网箱内标识，接入逆变器侧与电网侧电缆，逆变器侧接入断路器下口，电网侧接入刀闸上口。2）火线，零线，地线确保安装在对应的接线位置，电缆剥线要适中，所有剥开线缆均需缠电工胶带，压接时不要压在绝缘皮上，不允许裸露铜线或铝线。3）如果电网侧使用铝芯电缆，应使用液压钳压接铜铝转接端子接入刀闸。4）接线完成后，再次确认下其他元器件端子紧固情况，使用万用表测量接线导通情况。c.交、直流配电柜安装1）交直流配电柜后侧距离墙壁为Im左右，左侧或右侧距离墙壁为1.2m左右。2）基础型钢安装。基础型钢为10#槽钢，设备与槽钢采用M12的镀锌螺栓固定。槽钢与预埋接地40X4镀锌扁钢焊接，接地点一般不得少于两点（参见设计要求）。3）交、直流配电柜内设防雷系统，防雷接地与PE连接，PE线与配电室内的接地装置连接。装有电器元件的活动柜门，应以裸铜软编织线与接地的金属构架可靠连接。4）按交、直流配电柜系统图设计要求敷设电缆。引入配电柜内的电缆应排列整齐,编号清晰。d.辅助设备安装（监控部分及数据采集部分）1）根据设计需要要求，在甲方、施工方和供货方同时在现场调查的情况下选择监控位置与数据采集位置，做出相应调整。2）电站监控系统及计算机系统接地网与主接地网分别独立设置接地网。
