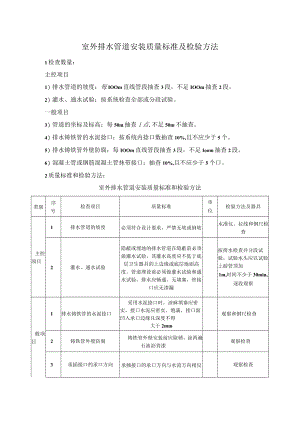

室外排水管道安装质量标准及检验方法1检查数量：主控项目1）排水管道的坡度：每IOOm直线管段抽查3段，不足IOOm抽查2段。2）灌水、通水试验：按系统检查全部或分段试验。一般项目3）管道的坐标及标高：每50m抽查1点,不足50m不抽查。4）排水铸铁管的水泥捻口：按系统内捻口数抽查10%,且不应少于5个。5）排水铸铁管外壁防腐：每IOOm直线管段抽查3段，不足Ioom抽查2段。6）混凝土管或钢筋混凝土管抹带接口：抽查10%,且不应少于5个口。2质量标准和检验方法：室外排水管道安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1排水管道的坡度必须符合设计要求，严禁无坡或倒坡水准仪、拉线和钢尺检查2灌水、通水试验隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。管道埋设前必须做灌水试验和通水试验，排水应畅通、无堵塞，管接口应无渗漏按排水检查井分段试验，试验水头应以试验上游管顶加1m,时间不少于30min,逐段观察般项目1排水铸铁管的水泥捻口采用水泥捻口时，油麻填塞应密实，接口水泥应密实、饱满，接口面凹入承口边缘且深度不得大于2mm观察和钢尺检查2铸铁管外壁防腐铸铁管外壁安装前应除锈，涂两遍石油沥青漆观察检查3承插接口的承口方向承插接口的承口方向与水流方向相反观察检查4混凝土管或钢筋混凝土管抹带接口抹带施工管口的外壁应先凿毛、扫净，当管径不大于50Omm时，可一次完成；当管径大于50OmnI时，应分两次抹成，抹带不得有裂纹观察和钢尺检查5钢丝网管道就位前放入下方，抹压砂浆应将钢丝网抹压牢固，钢丝网不得外露6抹带厚度不得小于管壁的厚度7抹带宽度80100mm8排水管道安装允许偏差坐标埋地100mm拉线和钢尺检查敷设在沟槽内509标高埋地±20mm水准仪、拉线和钢尺检查敷设在沟槽内±2010水平管道纵、横向弯曲每5m长10mm拉线和钢尺检查全长两井间）30
