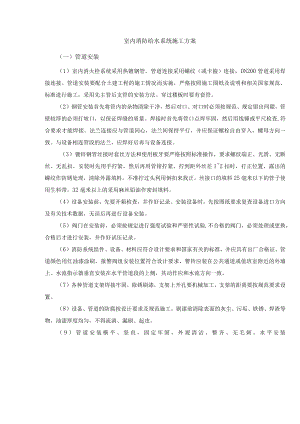

室内消防给水系统施工方案.docx

室内消防给水系统施工方案（一）管道安装（1）室内消火栓系统采用热镀钢管。管道连接采用螺纹（或卡箍）连接，DN200管道采用焊接连接。管道安装要配合土建工程的施工情况而实施，严格按照施工图纸及说明和相关国家规范、标准进行施工，采用先主管后支管的安装方法。穿过楼板时要有套管。（2）钢管安装首先将管内的杂物清除干净，然后对口。对口时必须按规范、规定留出间隙，管壁较厚的必须打坡口，以保证焊缝的质量。焊接时首先将管口点焊牢固，然后用线锤或平尺检查,符合要求才能焊接。法兰连接应与管道同心，法兰间保持平行，并应保证螺栓自由穿入，螺母方向一致。与设备相连管段的法兰，应焊好后再与设备连接。（3）镀锌钢管丝接时套丝方法和使用板牙要严格按照标准操作，要求螺纹端正、光滑、无断丝、无乱扣。安装时先用手拧紧，然后再用管钳拧紧，拧到距外丝差12扣时，打正位置，露出的螺纹作防锈处理，清除外露填料，不准拧过头利用倒扣来找正。丝接口的填料25毫米以下的管子使用生料带，32毫米以上的采用麻丝铅油作密封填料。（4）设备安装前，先要开箱检查，并作好记录。安装设备时，先按图纸要求复查设备进口方向及有关技术数据，无误后再进行设备安装。（5）阀门在安装前，必须按规定进行强度试验和严密性试验,不合格的阀门，必须处理或更换，合格后才进行安装，并作好试压记录。（6）消防系统组件、设备、材料应符合设计要求和国家有关的标准，并应具有出厂合格证。管道颜色用红油漆涂刷，报警阀组安装位置符合设计要求，警铃应装在公共通道或值班室附近的外墙上。水流指示器垂直安装在水平管道段的上侧，其动作应和水流方向一致。（7）各种管道支架焊接牢固，除锈刷漆，支架上开孔要机械加工，支架的距离要按规范要求设置。（8）设备、管道的防腐按设计要求及规范施工。刷漆前清除表面的灰尘、污垢、铁锈、焊渣等物，油漆厚度均匀，不得流淌、漏刷、起皮。（9）管道安装横平、竖直，固定牢固，外观清洁、整齐、无毛刺。水平安装时纵横向弯曲度，DNWlOomm时为0.5%o,DN>IOOmm为1%。，25米以上不大于25mm。垂直安装时垂直度为2%。，长度5米以上不大于8mm。（10）管道安装的管卡数量需根据规范而定，垂直安装时：当层高小于5米时，每层需装一个，高于5米时，装2个，管卡安装高度距地面1.51.8m。水平安装时：支点距离见表：单位：米径(mm)255075(70)110(100)150200钢管无保温3.5566.589.5钢管有保温2344.567（二）水泵安装1）水泵（均为立式水泵）安装前核对水泵实际安装尺寸与安装图是否相符，对基础外观进行检查，基础不得有裂纹、蜂窝、空洞、露筋等缺陷。对基础位置和尺寸进行复测，其允许误差应变符合下表规定：项目允许偏差坐标位置+20不同平面标高-20基础外形尺寸±20基础水平度每米5全长10预埋地脚螺栓孔中心位置±10深度+20孔壁铅垂度102）先用墨线在基础表面弹出泵安装中心线，核准水泵安装标高。3）在基础放置垫铁处铲麻面，以使二次灌浆时浇灌的混凝土与基础紧密结合。并将基础面和地脚螺栓孔中的油污、碎石、泥土、积水等清除干净。4）将泵移至基础上，摆正水泵，在泵的进水口中心和轴中心分别用线坠吊垂线，使线垂尖和基础的中心线相交。5）在每个地脚螺栓的两侧放置两组垫铁，泵长度方向两螺栓间各放一组垫铁，使用3号平垫铁和斜垫铁。6）用钢板尺测量水平泵轴中心线的高程，要求与设计要求相符。7）通过调整垫铁的厚度对泵进行找平，将水平仪放在泵出口法兰面上测其水平度。8）泵找正找平后，将每组垫铁相互用定位焊焊牢。进行二次灌浆，灌浆处清洗洁净并擦尽积水，浇灌浆时应捣实，并注意不使地脚螺栓倾斜和影响泵的精度。待混凝土凝固后，其强度达到设计强度的75%以上时，拧紧地脚螺栓。螺栓应露出螺母长度宜为8-10mm,并对泵的位置和水平进行复查。9）水泵定位找平、找正、稳固后进行水泵配管安装。配管法兰与水泵、阀门的法兰相符，水泵设备不得承受管道的重量。10）立式水泵的减振装置不应采用弹簧减振器。11）水泵安装允许偏差符合下表要求：项目允许偏差（mm）立式泵体垂直度（每米）0.1联轴器同心度轴向倾斜（每米）0.8径向移位0.1
