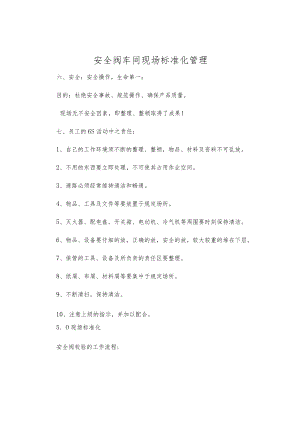

安全阀车间现场标准化管理.docx
安全阀车间现场标准化管理六、安全：安全操作，生命第一；目的：杜绝安全事故、规范操作、确保产品质量。现场无不安全因素，即整理、整顿取得了成果！七、员工的6S活动中之责任：1、自己的工作环境须不断的整理、整顿，物品、材料及资料不可乱放。2、不用的东西要立即处理，不可使其占用作业空间。3、通路必须经常维持清洁和畅通。4、物品、工具及文件等要放置于规定场所。5、灭火器、配电盘、开关箱、电动机、冷气机等周围要时刻保持清洁。6、物品、设备要仔细的放，正确的放，安全的放，较大较重的堆在下层。7、保管的工具、设备及所负责的责任区要整理。8、纸屑、布屑、材料屑等要集中于规定场所。9、不断清扫，保持清洁。10、注意上级的指示，并加以配合。5. O现场标准化安全阀校验的工作流程:一：安全阀离线校验台操作：1 .主要部件的组成：HA-BA300Q40型安全阀校验台由：操作台、气动夹紧台，液压夹紧台，气驱气增压泵、数字校验系统、报告打印机、标牌打印机、中心垫块、螺纹连接垫块等组成，校验选择夹台时要进行相对应的开关切换。2 .校验台的调试及操作步骤：接入介质源（？一般是蒸气、空气、水?蒸气安全阀的校验介质是蒸气。空气安全阀的校验介质可以是空气、氮气。水安全阀校验介质可以是水）O3 .气动夹紧校验：？气动夹紧台可以对通径DN25-100MPa,开启压力0-15MPa的安全阀进行校验。？选择气通径相对应的中心垫块？选择适当的压力表（满量程的30%-80%）,并要及时的切换开关。4 .液压夹紧台校验：？可以对通径DN25-300,开启压15-40MPa的安全阀进行校验？在液压站的压力控制器上设定合适的夹紧力上限值。？当安全阀开启的压力大于15MPa,需要使用增压系统时，一定要关闭高低压切换阀，避免高压介质进入低压系统发生危险，反之切换阀要处于开启状态。注意？.校验工作结束后，一定要先泄压，等系统降至压力表读数为O时，方可泄放对安全阀的夹紧力。?.离线校验台的具体操作必须严格按照HA-DlVl.1安全阀数字校验系统操作说明书进行操作。5 .校验操作：第一次整定压力后锁紧锁紧螺母，进行第二次整定压力校验，合格之后安装阀帽及其他附件，进行第三次整定压力校验,合格之后（如带提升扳手的安全阀在75%整定压力后做手动排放试验），安全阀在90%整定压力下做密封试验，要求保压3分钟，指针无滑落，校验合格。二：打印标牌：根据安全阀底单相关信息进行操作。开机一接通气源一调整信息输入框的位置一输入相关信息一指针对位到0坐标一放入标牌并固定一点击启动开关一完成后核对信息一打印结束。三：安全阀在线校验仪操作:1 .主要部件的组成：HA-A3型安全阀在线校验仪如下，？液压单元:手动油泵、液压油管、油缸支座、提升油缸、？数据处理单元：数据采集器、数据采集终端（电脑）、单体双量程力传感器、数据连接线？安装：不同规格的连接头、连接杆、顶母，垫块。2 .安装：以此往上油缸支座垫块一油缸支座一提升油缸一单体双量程力传感器一顶母（留l-2m的空隙）。3 .校验操作：启动校验软件一单位管理（进入界面输入安全阀的生产单位和使用单位，共留底存档）一一校验管理（？填写基本参数信息共留底存档？校验界面：判开方式为自动，进行手动打压，仔细观察上升曲线，若曲线上出现一个点，既表示安全阀开启。显示误差在3.0%,如超出此范围则校验不合格。？采用校验台法计算密封面直径得出结论后二次打压。出现打压3次以上不合格则整定压力不符合要求）一一合格之后保存一一校验结论（给出校验意见和结论）一一出具报告实现在线校验精确度的要求：1.基础压力测量要准确。4 .提升外力测量要准确。5 .密封面面积测量要准确。6 .弹簧刚度判断要准确。7 .所配提升力传感器和压力传感器定期坐标定。四：安全阀的维修:L安全阀的检测、修理要点：？.平面度；?.粗糙度；?.阀座阀瓣密封面与喷管轴线和阀杆垂直； .调节圈的相对位置； .弹簧的特性。2 .一般需要维修的零部件：？阀瓣、阀座密封面（研磨，对焊，车削）；?调节圈（适当的位置，除锈）；?导向套、反冲盘、内部腔室、调整螺母、锁紧螺母（除锈、保养）；弹簧（强度试验、保养）；阀杆（实体校正，除锈保养）。3 .密封面研磨：？静研磨：一般阀瓣密封面的研磨采用静研磨（"8"形，"0"形）。?动研磨：阀座采用动研磨。一“、“十“交替转换）。五：校验资料：1 .委托单：由客户填写并进行签字确认，由车间工作人员核对并进行签字接收。?使用方相关信息必须填写完整：使用单位名称、单位地址、联系人、联系电话、相关负责人签字。?安全阀相关信息：型号、出厂编号、通径、整定压力、工作压力、介质、安装位置、设备代码、零部件齐全与否。?安全阀维修：由客户确认出现泄漏的安全阀是否维修并在相应位置确认。2 .底单：由委托单信息和安全阀铭牌信息组成，能体现出安全阀的具体使用情况、打压状态、密封情况、安全阀的生产厂家、出场日期、下次校验日期等并作为案底留底存档，内容必须准确无误，无涂改痕迹。3 .校验报告：分为离线校验报告和在线校验报告，向客户、使用厂家提供安全阀具体的校验情况、下次校验日期和合格报告。所有信息必须完整、准确。4 .出库单（维修费用单）：每日出库安全阀及时填写相关信息，并落实相关出库、取货人签字确认。5 .客户告知单：告知客户、使用厂家相关的注意事项，征取合理的建议和意见，并确认签字。6 .每日车间工作情况报表：每日及时更新当日安全阀校验进度、维修进度、入库信息、出库信息、报废信息等，并发布到部门微信群。7 .车间工作报表：当天的工作汇总至部门领导。1、自己的工作环境须不断的整理、整顿，物品、材料及资料不可乱放。
