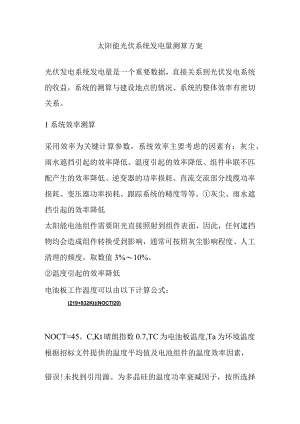

太阳能光伏系统发电量测算方案.docx

太阳能光伏系统发电量测算方案光伏发电系统发电量是一个重要数据，直接关系到光伏发电系统的收益，系统的测算与建设地点的情况、系统的整体效率有密切关系。1系统效率测算采用效率为关键计算参数，系统效率主要考虑的因素有：灰尘、雨水遮挡引起的效率降低、温度引起的效率降低、组件串联不匹配产生的效率降低、逆变器的功率损耗、直流交流部分线缆功率损耗、变压器功率损耗、跟踪系统的精度等等。灰尘、雨水遮挡引起的效率降低太阳能电池组件需要阳光直接照射到组件表面，因此，任何遮挡物均会造成组件转换受到影响，通常可按照灰尘影响程度、人工清理的频度，取数值3%10%。温度引起的效率降低电池板工作温度可以由以下计算公式：(219+832Kt)(NOCTI20)NOCT=45。C,Kt晴朗指数0.7,TC为电池板温度,Ta为环境温度根据招标文件提供的温度平均值及电池组件的温度效率因素，错误!未找到引用源。为多晶硅的温度功率衰减因子，按所选择的电池板取参数，比如错误!未找到引用源。计算时考虑考虑各月根据辐照量计算加权平均值，可以计算得到错误!未找到引用源。加权平均值。组件串联不匹配产生的效率降低组件串联因为电流不一致产生的效率降低，根据电池板出厂的标称偏差值，以及组串连接可能造成的不匹配程度，取1%3%直流部分线缆功率损耗根据项目的实际直流部分的线缆连接，计算得直流部分的线缆损耗百分比。逆变器的功率损耗按实际选择逆变器的效率，选择使用欧洲效率，如无此参数,可根据其效率曲线计算逆变器的欧洲效率：EURO=0.03×5%+0.06×l0%+0.13×20%+0.1×30%0.48×50%+0.2×l00%交流线缆的功率损耗根据项目的交流部分的线缆连接，计算得交流部分的线缆损耗=0.8%。变压器功率损耗按实际选用的变压器，在系统通常的工作状态下的损耗取百分比。其它功率损耗以上的系统损耗尚不能囊括所有，如不可用的太阳光辐照效率、相关电气设备功率损耗等，在此不做一一分析，根据具体系统配置来决定。总体系统效率根据以上各部分的效率和损耗计算，得到系统总体平均效率数据。2系统发电量测算计算步骤如下查项目地区的气象资料、月平均水平面的太阳能辐照量资源(度/平方米/日)；根据计算机辅助软件(PVCAD)计算出该方阵倾斜面上的日均辐照量(度/平方米/日)；根据每月日均辐照量，在软件上计算出该项目地区在1月12月平均发电量(度)；每月发电量计算公式：EP=HAPAST式中：EP每月的发电量(KW.hr)HA倾斜面上的辐照量(KW.hr)PAS一太阳能电池阵列的输出功率OV)K综合系统效率T每月发电天数例如：乌鲁木齐1月份倾斜面日均辐照量为5.13度，系统整体效率75%,则该IOOKW的太阳能电站，1月份的发电量:IooKW*5.13度*75%*31天=11927.25万度电。
