太阳能光伏电站方阵支架基础及场站围栏设计方案.docx

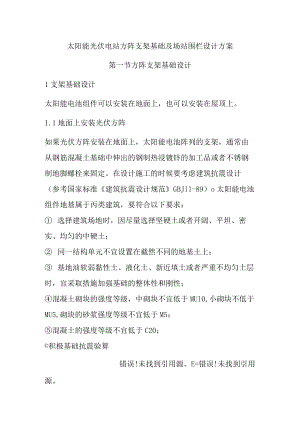

太阳能光伏电站方阵支架基础及场站围栏设计方案第一节方阵支架基础设计1支架基础设计太阳能电池组件可以安装在地面上，也可以安装在屋顶上。1.1 地面上安装光伏方阵如果光伏方阵安装在地面上，太阳能电池阵列的支架，通常由从钢筋混凝土基础中伸出的钢制热浸镀锌的加工品或者不锈钢制地脚螺栓来固定。在设计施工的时候要考虑建筑抗震设计（参考国家标准建筑抗震设计规范GBJll-89）o太阳能电池组件地基属于丙类建筑，要符合以下要求： 选择建筑场地时，因尽量选择坚硬土或者开阔、平坦、密实、均匀的中硬土； 同一结构单元不宜设置在截然不同的地基土上； 基地油软弱黏性土、液化土、新近填土或者严重不均匀土层时，宜采取措施加强基础的整体性和刚性；混凝土砌块的强度等级，中砌块不宜低于MUl0,小砌块不低于MU5,砌块的砂浆强度等级不宜低于M5；混凝土的强度等级不宜低于C20；©积极基础抗震验算错误!未找到引用源。E=错误!未找到引用源。式中错误!未找到引用源。E一调整后的地基土抗震承载设计值；错误!未找到引用源。地基土抗震承载力调整系数，参考建筑抗震设计规范GBJl1-89；错误!未找到引用源。地基土静承载力设计值，采用建筑地基基础设计规范GBJ17-89o 对于存在液化土层的地基应根据地基的液化等级采取一定的措施：a.采用深基础时,基础地面埋入液化深度以下稳定涂层中的深度不应小于500mm；b.采用加密法（如振冲、振动加密、强夯等）加固时，应处理至液化深度下界,且处理后土层的标准贯入锤击数的实测值，应大于相应的临界值；c.挖出全部液化土层。 冻土地区建筑地基基础建设。在冬季存在大量的冻土地区。太阳电池组件地基的设计应针对季节性冻土地基和多年冻土地基分别进行设计计算，可参考冻土地区建筑地基基础设计规范JGJ118-9o 对于组件基础，安装支架的混凝土基础技术规范。a.基础混凝土的混合比例为1：2：4（水泥、胶石、水）,采用42号水泥或更细，胶石每块尺寸为20mm或更小;b.基础尺寸建议为500mm长x500mm宽x400mm高。如果发现现场土壤疏松，要相应地增加基础深度。C.基础的表面要在同一水平面上，平整光滑。d.支架四个支撑腿所用的四个基础应保持在同一水平上。e.基础上的预埋螺杆应该要求正确地位于基础中央，同样要注意保持螺杆垂直，不要倾斜。f.基础上的预埋螺杆应该高出混凝土基础表面50mm。确保已经将基础螺杆的凸出螺纹上的混凝土擦干净。g.要注意每副组件支架两个基础之间的朝向和尺寸。建议安装一副支架（不安装太阳电池组件），将四条支架安装到适当的位置，为基础建造做标记。1.2屋顶上安装光伏方阵如果太阳电池组件安装在屋顶就不需要考虑冻土的情况，但是要考虑抗震对房屋和支架的技术需要。在房屋屋顶上采用混凝土基础的场合，将房屋的防水层揭开一部分，剥掉混凝土表面，在天井的钢筋上把阵列用的混凝土座的钢筋焊接在一起。不能焊接钢筋时，为了借助混凝土的附着力和自重对抗风压，使混凝土底座表面凹凸不平使附着力加大。之后，用防水填充剂进行二次防水处理。如果上述方法也不能实施时，可在防水层上敷设比较贵的硅胶等耐候性缓冲材料，在其上安装热浸镀锌的重量大的钢骨架，然后在钢骨架上固定阵列支架。钢骨架是用塑料螺栓连接在放上周围图出的压檐墙上，目的是风压不致使阵列及钢骨架移动，起辅助强化作用。第二节场站围栏设计应根据项目具体要求设计符合的围栏、围墙方式。可选择适用于大型MW级光伏发电站围栏工程图集88J9-1室外工程一围墙、围栏中符合项目的围栏、围墙方式。2.1 材料设计所用材料必须符合本项目所列规范、标准和实用建议的要求，未经业主许可不能使用未规定的材料。2.2 施工围栏应按照设计图纸进行施工。所有工作应由熟练的和有经验的安装工来完成，并符合施工图中所示的界线和测量标高要求。围栏钢柱和混凝土基础应按照设计图纸的要求进行施工。围栏的铁丝网应搭接安装，铁丝网的拉紧应适度，不能太松,也不能太紧而造成网目变形。
