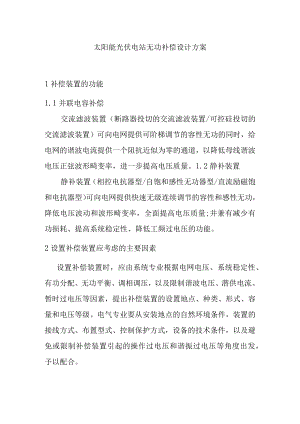

太阳能光伏电站无功补偿设计方案1补偿装置的功能1.1并联电容补偿交流滤波装置（断路器投切的交流滤波装置/可控硅投切的交流滤波装置）可向电网提供可阶梯调节的容性无功的同时，给电网的谐波电流提供一个阻抗近似为零的通道，以降低母线谐波电压正弦波形畸变率，进一步提高电压质量。1.2静补装置静补装置（相控电抗器型/自饱和感性无功器型/直流励磁饱和电抗器型）可向电网提供快速无级连续调节的容性和感性无功，降低电压波动和波形畸变率，全面提高电压质量;并兼有减少有功损耗、提高系统稳定性、降低工频过电压的功能。2设置补偿装置应考虑的主要因素设置补偿装置时，应由系统专业根据电网电压、系统稳定性、有功分配、无功平衡、调相调压，以及限制谐波电压、潜供电流、暂时过电压等因素，提出补偿装置的设置地点、种类、形式、容量和电压等级。电气专业要从安装地点的自然环境条件，装置的接线方式、布置型式、控制保护方式，设备的技术条件，以及避免或限制补偿装置引起的操作过电压和谐振过电压等角度出发，予以配合。3补偿无功功率的装置型式及其容量的选择并联补偿装置中主要用来对电网的容性过感性无功功率进行调节。3.1 装置的原理接线静补装置由一个可无级调节电感量的电抗器和交流滤波器联合组成。整个装置前（根据母线短路容量、断路器性能和确定的无功调节方式等因素）装设断路器。3.2 装置的选择用户与电网连接点原有的总电压正弦波畸变率超过表9-3规定极限值的75%,或用户向电网注入的谐波电流超过表9-4规定的允许值时，或作为用户的换流设备（或交流调压装置）总容量超过9-5规定值时，应由电力部门经过核算,确定该用户是否应就地装设交流滤波装置。A3电网电压正弦波形看变率极限值（和电乐）用户供电电压（kV）总出田正弦被影1时受率极及值（*）先击、储次港波立乐正些波庭町变率根IBft（多>毒*次0385042.006或IO4.031.75363S021.00HO1.510.50<DMHWkV电网电压正舞城彩畸变率已接近或IC过1.5%.但给过第份和计算，T一版电M的电压正弦放形M交率未月过表97程定的板限值时.UokV电间中琰正弦波影时史车可双例在2%以内.用户供电电压液波次依及格波电JIi允许值(r效做,A)(kV)2346I6“89I,oI,1“13141516T1718190.38S338276113439.58.47.8/16.318S.061014IO7.2124.88.23.63.24.37.92.46.72.01.5，5或635.4UUaIXJLJ2.13.11.60.6110及以上4.93.0j，C-ZJLL2I12.71.03.01.41.31.21.2,1.0注I.R副本玳规定的沿波电流允许仅排算应允许接入电网的换施设先或交渔商墓装it的好髭见附表9-1和附表9-2.2.本表所列之他是以附衣9-3所列的电网三棚短路容量为基准法行计算的.表9-5单台三相换潼设备和交流皆压装接入电网的允济容景用户供电电压(kV)三桐换流器(kVA)三楣交旗调压2S(kVA)6个可12注曾3不用控硅件9个二级瞥3脉冲6脓冲”脓冲0,38812i4I106或108513°2.3»150100注I.因三相三脓中换城器向低压电网注入直流电源，所以必须任过适注的舫百变乐器才允许接入OJBkVftJPT2.本表所列之他是以附表97所列的电箱三相也廉容量为基源进行计算的.3.3装置的容量选择3.3.1补偿装置安装的“最大容性无功量”的原则对于35110kV变电所,可按主变压器额定容量的10%30%作为所需补偿的最大容性无功量。地区无功缺额较少或距离电源点较近的变电所，取较低值；地区无功缺额较多或距离电源点较远的变电所，取较高值。3.3. 2补偿装置安装的“最大感性无功量”的原则D在一般情况下，安装的最大感性无功量应等于电网无功变化量的最大幅值(但在多长的时间范围内选取这个最大幅值，目前无规定，工程中可按每月平均日无功负荷曲线最大值与最小值之差值选取)。2)如果电网无功变化量中的一部分，可以用具有阶梯调节能力的并联电容补偿装置时，则静补装置安装的容量可按调节能力适当减少。4相控电抗器相控电抗器是通过可控硅开关瞬时导通和截止，来控制感性无功功率有效值的变化。施加正弦电压时，单相相控电抗器仅产生奇次谐波。由单相产品可组成Y接法或接法的三相产品。接法可补偿三相不平衡无功负荷，而且可以消除本身的三倍于基波频率的谐波电流对电网的影响。Y接法只适用于三相平衡无功负荷的补偿。5补偿装置的布置静补装置的布置为混合型。静补装置的断路器一般布置在变电做的配电装置内，当需要单独布置时，IOkV及以下的断路器为屋内布置，且为开关柜式，35kV及以上的可采用户内或屋外布置，为开关柜式和装配式两种。根据具体工程可采用户内式或户外式。相控电抗器的可控硅开关为户内布置，房屋需要空调和电磁屏蔽；电控器本体及其附件一般均为户外落地布置。对于大容量单相空芯线性电抗器，布置时应满足制造厂提出的三相设备之间及设备与周围钢构件之间的最小允许距离，而且其周围的钢构件不应构成闭合回路。
