    墙模板计算书.docx

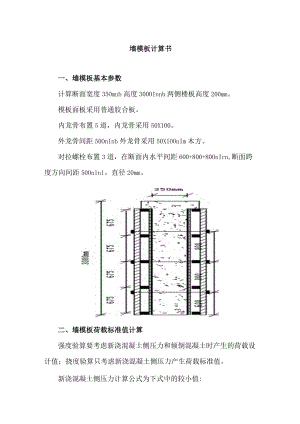

    墙模板计算书一、墙模板基本参数计算断面宽度35Omnb高度3000Innb两侧楼板高度200mm。模板面板采用普通胶合板。内龙骨布置5道,内龙骨采用50X100。外龙骨间距50OnInb外龙骨采用50XIOOnIm木方。对拉螺栓布置3道,在断面内水平间距600+800+80OnIrn,断面跨度方向间距50Onlnl,直径20mm。二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。新浇混凝土侧压力计算公式为下式中的较小值:F=0.22yi2yVF=YCH其中rc混凝土的重力密度,取24000kNm3;t新浇混凝土的初凝时间,为0时(表示无资料)取200(T+15),取5.714h;T混凝土的入模温度,取20.000;V混凝土的浇筑速度,取2.500mh;H混凝土侧压力计算位置处至新浇混凝土顶面总高度,取3.000叫八外加剂影响修正系数,取LOO0;2混凝土坍落度影响修正系数,取0.850。根据公式计算的新浇混凝土侧压力标准值Fl=40.550kNm2实际计算中采用新浇混凝土侧压力标准值Fl=0.000kNm2倒混凝土时产生的荷载标准值F2=6.000kNm2o三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。面板的计算宽度取0.50mo荷载计算值q=1.2×0.000×0.500+1.4×6.000×0.500=4.200kNm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中,截面抵抗矩W和截面惯性矩I分别为:W=50.00×1.80X1.80/6=27.00cm3;I=50.00×1.80×1.80×1.80/12=24.30cm4;4.20kN/mI700I 700 I 700 IB700I计算简图剪力图(kN)弯矩图(kN.m)经过计算得到从左到右各支座力分别为Nl=I.155kNN2=3.360kNN3=2.730kNN4=3.360kNN5=l.155kN最大弯矩M=0.220kN.m最大变形V=2.8mm(1)抗弯强度计算经计算得到面板抗弯强度计算值f=0.220×1000×1000/27000=8.148Nmm2面板的抗弯强度设计值Ef,取1300Nmm2;面板的抗弯强度验算f<f,满足要求!(2)抗剪计算可以不计算截面抗剪强度计算值T=3×1.8(2×500.OOOX18.000)=0.297Nmm2截面抗剪强度设计值T=L40Nmm2抗剪强度验算T<T,满足要求!(3)挠度计算面板最大挠度计算值V=2.763mm面板的最大挠度小于700.0/250,满足要求!四、墙模板内龙骨的计算内龙骨直接承受模板传递的荷载,通常按照均布荷载连续梁计算。内龙骨均布荷载按照面板最大支座力除以面板计算宽度得到。q=3.360/0.500=6.720kNm按照三跨连续梁计算,最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下:均布荷载q=3.360/0.500=6.720kNm最大弯矩M=0.Iql2=O.1×6.720×0.50×0.50=0.168kN.m最大剪力Q=0.6×0.500×6.720=2.016kN最大支座力N=l.l×0.500×6.720=3.696kN截面力学参数为截面抵抗矩W=83.33cm3;截面惯性矩I=416.67cm4;(1)抗弯强度计算抗弯计算强度f=0.168×106l.05/83333.3=1.92Nmm2抗弯计算强度小于215.0Nmm2,满足要求!(2)挠度计算最大变形V=0.677×5.600×500.O4/(100×9500.00×4166666.7)=0.060mm最大挠度小于500.0/400,满足要求!五、墙模板外龙骨的计算外龙骨承受内龙骨传递的荷载,按照集中荷载下连续梁计算。外龙骨按照集中多跨连续梁计算。1.153.362.733.361.15800800600I,B外龙骨计算简图2.77770.440卷200.200.590.592.9292外龙骨剪力图(kN)外龙骨弯矩图(kN.m)经过计算得到最大弯矩M=0.277kN.m经过计算得到最大支座F=3.761kN经过计算得到最大变形V=0.8mm外龙骨的截面力学参数为截面抵抗矩W=83.33cm3;截面惯性矩I=416.67cm4;(1)外龙骨抗弯强度计算抗弯计算强度f=0.277×106l.05/83333.3=3.17Nmm2外龙骨的抗弯计算强度小于215.0Nmm2,满足要求!外龙骨挠度计算最大变形v=0.8mm外龙骨的最大挠度小于800.0/400,满足要求!六、对拉螺栓的计算计算公式:N<N=fA其中N对拉螺栓所受的拉力;A对拉螺栓有效面积(mm2);f对拉螺栓的抗拉强度设计值,取170Nmm2;对拉螺栓的直径(mm):20对拉螺栓有效直径(mm):17对拉螺栓有效面积(mm2):A=225.000对拉螺栓最大容许拉力值(kN):N=38.250对拉螺栓所受的最大拉力(kN):N=3.761对拉螺栓强度验算满足要求!
