塑胶跑道压缩复原率试验方法.docx

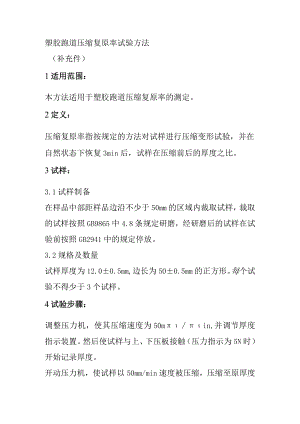

塑胶跑道压缩复原率试验方法（补充件）1适用范围：本方法适用于塑胶跑道压缩复原率的测定。2定义：压缩复原率指按规定的方法对试样进行压缩变形试验，并在自然状态下恢复3min后，试样在压缩前后的厚度之比。3试样：3.1试样制备在样品中部距样品边沿不少于50mm的区域内裁取试样，裁取的试样按照GB9865中4.8条规定研磨，经研磨后的试样在试验前按照GB2941中的规定停放。3.2规格及数量试样厚度为12.0±0.5mm,边长为50±0.5mm的正方形。每个试验不得少于3个试样。4试验步骤：调整压力机，使其压缩速度为50min,并调节厚度指示装置。然后使试样与上、下压板接触（压力指示为5N时）开始记录厚度。开动压力机，使试样以50mm/min速度被压缩，压缩至原厚度的70%后恢复自然状态，作为第一次预压，共预压3次，每次压缩之间应使试样在自然状态下停放3mio按上述方法进行第四次压缩，准确的使试样变形50%后迅速恢复自然状态，并在试验室条件下恢复3min,测量其厚度，精确到0.Immo5结果计算：压缩复原率：K(%)=h1ho×lOO式中：K压缩复原率，%；hl压缩后试样厚度，mm；h压缩前试样厚度，mmo试验结果应取3个试样的算术平均值，结果应表示至整数，但任何一个试样结果超出算术平均值的±10%,该组试验无效，应重新取样作试验。6容许差：平行测定两结果之差不大于1.5%o7试验报告：应包括下列内容：a.样品来源；b.试验室温度、湿度；c.试样厚度；d.试验结果；e.试验者及试验El期。
