基础碎石垫层术交底.docx

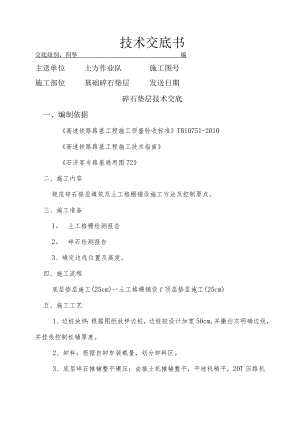

技术交底书交底级别：四孥编主送单位土方作业队施工图号施工部位基础碎石垫层发送日期碎石垫层技术交底一、编制依据高速铁路路基工程施工质量验收标准TB10751-2010高速铁路路基工程施工技术指南石济客专路基通用图72二、施工内容规范碎石垫层填筑及土工格栅铺设施工方法及控制要点。三、施工准备1、 土工格栅检测报告2、 碎石检测报告3、确定边线位置及高度。四、施工流程底层垫层施工(25cm)一土工格栅铺设f顶层垫层施工(25cm)五、施工工艺1、边桩放样：根据图纸放样边桩，边桩较设计加宽50cm,并撒白灰明确边线，并挂线控制松铺厚度。2、卸料：根据自卸车装载量，划分卸料区。3、底层碎石摊铺整平碾压：由推土机摊铺整平，平地机精平，20T压路机稳压一遍，弱振两遍，强振两遍，收光一遍，根据试验段分析，松铺厚度26.5cm压实厚度为25cm。4、铺设土工格栅：先按幅宽在铺筑层划出白线，然后用铁钉固定格栅的端部（每米宽用钉8根，均匀距离固定）。固定好格栅端部后，由人工将格栅缓缓向前拉铺，每铺IOm长进行人工拉紧和调直一次，直至一卷格栅铺完，再铺下一卷，操作同前。铺完一卷后用压路机从起始点向前进方向碾压一遍即可。在应铺格栅的段长内铺满以后，再整体检查一次铺筑质量，然后铺筑下一段。下一段铺筑时，格栅与格栅搭接1015cm,并用铁钉将士工格栅固定于碎石表面。土工格栅每隔2m布置一处U型钉，每隔3m布置一处卡扣，梅花形布置。固定后继续向前进方向铺设第二段。依次类推，操作要求同前。土工格栅两端回折2mo5、顶层碎石填筑：由推土机摊铺整平，平地机精平，20T压路机稳压一遍，弱振两遍，强振两遍，收光一遍，根据试验段分析，松铺厚度26.5Cm压实厚度为25cmo6、路基横向接茬处设台阶。碎石垫层碾压密实后K302130Mpam,碾压密实后由试验员检测合格后，上部进行填土。六、质量标准及操作要点厚度、平整、固定碎石垫层铺设前要进行边桩放样，并报现场监理工程师检验合格后进行底层碎石垫层铺设，碾压完成后由现场监理工程师进行验收，合格后进行土工格栅铺设，土工格栅要求拉伸平整，并用U型卡固定,土工格栅铺设完成后由现场监理工程师进行验收，合格后进行顶层碎石铺设。碎石垫层厚度为50cmo碾压式注意碎石垫层边坡压实质量达到K30130Mpamo碎石垫层及土工格栅允许偏差序号检验项目允许偏差碎石垫层1铺设范围不小于设计2厚度不小于设计3顶面高程-20,+50mm4横坡±0.5%土工格栅1铺设范围不小于设计2搭接宽度0,+50mm3回折长度±50mm七、注意事项1 .自卸卡车在卸料区间不允许急速行驶2 .压路机碾压底层时不允许震动碾压，只能静压。在碾压铺设土工格栅地段时，压路机不允许在土工格栅上转弯。3 .碎石垫层碎石最大粒径不宜大于30mmo4 .施工第2层碎石垫层时，运行车辆注意避让土工格栅。技术交底签收记录表交底名称交底单位交底人复核/审核人碎石垫层技术交底第三架子队签收记录姓名（签字）单位/班组工种签收日期备注说明：1、本表除列表名称外，其余手签;2、技术交底交至作业班组或多人签收时采用本表记录。
