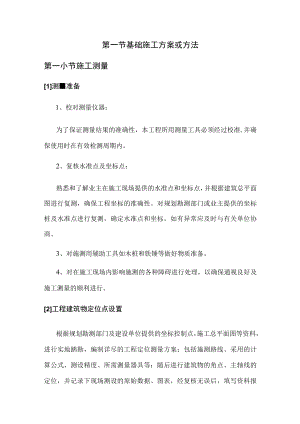

第一节基础施工方案或方法第一小节施工测量1测准备1、校对测量仪器：为了保证测量结果的准确性，本工程所用测量工具必须经过校准,并确保使用时在有效检测周期内。2、复核水准点及坐标点：熟悉和了解业主在施工现场提供的水准点和坐标点，并根据建筑总平面图进行复测，确保工程坐标的准确性。对规划勘测部门或业主提供的坐标桩及水准点进行复测，确定水准点和坐标。如有异常应及时与有关单位协商。3、对施测用辅助工具如木桩和铁锤等做好物质准备。4、对在施工现场内影响施测的各种障碍进行处理，以确保通视良好及施工测量的顺利进行。2工程建筑物定位点设置根据规划勘测部门及建设单位提供的坐标控制点，施工总平面图等资料，进行实地踏勘，编制详尽的工程定位测量方案：包括施测路线、采用的计算公式、测设精度、所需测量器具等；随后进行建筑物的角点、主轴线的定位，并记录下现场测设的原始数据、图表，经复核无误后，填写资料报请规划勘测部门验线。主轴线控制网布设：本工程根据建筑物的实际情况，加密先前测设的主轴线，联测后形成满足施工放样及测量精度的场区主轴线控制网，闭合无误后，埋设主轴线控制网节点控制桩。控制桩应设置在安全、易保存的位置，应避开施工用水、用电线路、料场等地方，控制桩用混凝土固定，并采取措施保护，防止损坏和移动。见桩点埋设示意图。31验线：控制轴线网施测后，由施测人员自检，自检合格后工长复检，再由专职质检员专检，确认无误后请监理验线签证。4水准点引测：1、用DS3型水准仪进行建筑物标高的测量。2、根据业主提供的由规划勘测部门设置的水准点引测现场施工用水准点，采用精密水准仪进行数次往返闭合，敷设现场施工用的四个水准点Sl、S2、S3、S4,作为施工高程传递依据，以便相互校核。见水准点标石埋设图。3、现场水准点的测量方法及精度要求根据工程测量规范要求，本工程的高程控制网采用三等水准测量方法测定。51基坑开挖测:1、基坑开挖定位测量：(1)依据本工程建筑总平面图，确定基坑开挖的横、竖轴控制线。其控制桩应尽量远离基坑边并作好保护，以免基坑上部发生位移产生偏差，这样也为后续结构施工提供准确的轴线控制桩。(2)基坑支护桩内边缘为基坑土方开挖边界线。(3)验线：采用本工程的结构轴线作为基坑开挖的控制轴线，定出基坑开挖边线，并做好控制桩。先由施测人员进行自检合格后，再由施工员(工长)复检，专职质检员专检。在确认无误后申报监理公司验线，并申请规划勘测部门验线。合格后方可进行基坑土方开挖。2、基坑施工高程测量：(1)根据已布设的标准现场水准网控制点，采用高精度的水准仪在基坑四周布置标高传递基准点，以此点控制基坑的开挖标高。(2)基底标高的控制：为了保证不超挖，在距基底设计标高0.3m处测设一标高，并抄出标高水平线，以此标高线来控制基坑挖土深度。【6】地下工程施工测:1、地下结构的平面控制：(1)先在基础垫层上引测建筑物轴线交点，然后根据基础平面弹出所有轴线及建筑物外边线。(2)将轴线控制点移至基坑边，并设置木桩作为地下结构的平面控制点，该平面控制点与控制轴线网进行轴线位置的复核。(3)在基础施工过程中，对轴线控桩四周3m内不准行驶车辆和堆放重物，并每半月复测一次，以防桩位移，影响精度。(4)每一施工段的轴线测设完后，须进行自检，合格后及时填写报验单，并附报验内容的测量成果表，以便能及时验证各轴线的正确性。2、地下结构的标高控制：对于基础施工时，所需标高可以从现场内水准点逐步引至槽底,并在槽边适当位置设置水准点。基础施工时，可从槽底水准点向上传递，也可从现场内水准点直接引测，无论采取哪种方式，都应往返闭合，误差控制在规范要求之内。【7】主体结构的平面控制1、用现场内设置的控制轴线对基础所使用的定位控制桩进行复测，校核无误后，作为工程首层施工的依据。2、在首层楼板上放置4个控制点，做为上部结构轴线传递的基准点。设置基点采用预埋钢板(100X100),并在钢板上刻划“十”字做为标记，上部结构的轴线传递采用激光铅直仪。在每层结构的相应部位留置150×150孔洞，以便激光通过，为确保轴线传递的准确性，每层的轴线均从首层基点向上传递。3、为满足控制网的精度要求，本工程采用J2经纬仪，一测回测角，二测回测边。测量时严格按工程测量规范中水平角观测和光电测距的技术要求进行，并做测量记录。8主体结构的高程测:根据业主提供高程控制点，各引测2个标高控制点SM1、SM2作为高程传递的依据，SMkSM2标高均设置为±0.00,两个控制点应相互校核。其相互较差应小于3mm,并依两点的平均点抄测水平线。抄平时，尽量将水准仪安置在测点的中心位置，并进行一次精密定平。施工层抄平之前，应先校核自首层传递上来的两个标高点，其相互较差应小于3mm,并依两点的平均点抄测水平线。抄平时，尽量将水准仪安置在测点的中心位置，并进行一次精密定平。模板拆除后，应在每层弹出0.5m控制线（50控制线标高为每层板的建筑标高+500）,作为装修、安装的依据。在每层混凝土浇筑完后，在柱子甩出的纵向钢筋上弹出Im线，用红三角标注，并以此做为结构高程测量的起始点。第二小节土方工程施工111施工准备1、在对本工程施工前，要结合甲方与规划等有关部门联系，摸清地下管线的走向、埋置深度等情况，在现场用灰线和木桩标识，施工时，对操作人员进行交底，挖出管线及时与有关部门联系，能加深的加深，能改道的改道，尽量迁出建筑物以外。地上设施，如：树木、围墙等，应根据实际情况与有关部门联系，及时采取措施，以保证工程施工的顺利进行。2、基坑开挖前应做好技术交底，使所有参加施工的人员对施工要求和步骤都心中有数。3、在土方开挖前，应提前办好车辆通行证等有关事宜，并对所有司机进行安全行车教育。以保证施工顺利进行。4、提前办理市容、环卫的一切相应手续。【2】土方开挖1、本工程基坑采用机械式大开挖，由挖掘机挖至设计标高附近,人工进行局部修整。2、挖槽作业时由土建工长跟槽，严格控制挖土标高，基槽开挖至桩顶标高以上IOCm地基土必须由人工开挖。3、工程桩0.5m范围内的土体由人工剥离。4、当挖土遇到地下构筑物或管线时，应通报技术负责人，根据具体情况制定可行处理方案。【3】±方回填1、填土前，应将基坑的松散土及垃圾、杂物等清理干净，并把基层整平。2、在摊铺土料前，做好水平标高的控制标志。3、回填土施工应连续进行并应夯实，采用机械碾压时，每层铺土厚度2535cm,并应及时夯（压）实。4、基坑回填应分层铺摊，每层虚铺厚度为250mm,用蛙式打夯机从坑边按回形路线夯向中间，夯打34遍。夯打时应一夯压半夯，夯夯相接，行行相连，不得漏夯。5、当整个土方回填完成，应进行资料整理。试验报告要注明土料种类，设计要求的土干密度，试验日期，试验结论和试验人员签字归档。6、基坑和室内填土，每层IOO500m2取样一组，但每层均不少一组；基础回填每20m350m3取样一组，每层均不少一组，取样部位在每层压实后的下半部。7、回填土压实后测试土的干密度应100%达到要求。4临边防护措施1、槽边设1200mm高钢管防护栏，夜间悬挂安全标志灯，防护栏立柱根部固定牢固，并挂密眼安全网一道与钢管绑扎牢固。2、施工人员上下处，设置钢管斜梯，上下两端固定牢，中间与坑壁附着一点。斜梯两侧均带扶手，保证施工人员的安全。主要施工机械设备机械设备表详后15主要施工机械设备配置原则施工机械化水平的高低，不仅体现企业的技术装备实力，而且对施工进度、生产成本、劳动效率具有重要影响，因此，必须重视机械配置和选型问题。本着“技术先进，满足需求，性能可靠，适当备用”的原则对本标段的设备进行配备，确保满足施工生产需要，全项目设备由项目经理根据施工的不同阶段，按照保重点促一般的要求统一调配、合理使用，确保控制工程顺利施工。根据本标段实际情况和采用的施工工艺合理配备机械设备。储备一定数量、型号常用机械配件，并与生产厂家签订配件供应合同，保证设备维修保养及时恢复，保证设备完好。161主要施工机械设备管理制度根据公司有关物资机械管理办法，本工程施工机械采取以下制度，不断提高完好率和利用率，最大限度的发挥机械化优势。岗位责任制度。人机固定制度。持证上岗制度。交接班制度。设备检查和维修保养制度。安全操作制度。17）主要施工机械设备进场计划接到中标通知书后，立即将全站仪、水准仪、经纬仪等测量设备运至现场，施工中用的机械设备根据工程进度安排进场时间，并安装调试好，确保每台机械设备都运行良好，满足施工需要。
