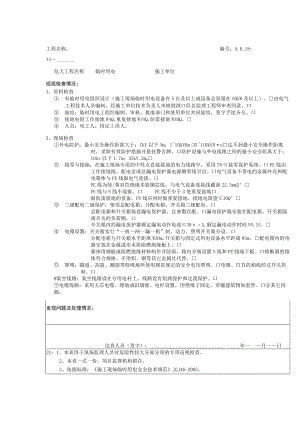

危大工程巡视检查记录表临时用电.docx
工程名称：编号：A.0.18-14危大工程名称临时用电施工单位巡视检查情况：1、资料检查 有临时用电组织设计（施工现场临时用电设备在5台及以上或设备总容量在50kW及以上）。由电气工程技术人员编制，经施工单位技术负责人审核批准口经总监理工程师审查同意。口 验收：临时用电工程经编制、审核、批准部门和使用单位共同验收，签字手续齐全。口 接地电阻工作接地W4Q,重复接地WlOQ,防雷接地W30Q。 人员：电工人，持证上岗人。2、现场检查外电防护：最小安全操作距离大于：IkV以下4m；l10kV6m;35110kV8u达不到最小安全操作距离时，采取有效防护措施并悬挂警告牌。口防护设施与外电线路之间的最小安全距离大于：1Okv以下1.7m；35kV,2m0 接零与接地：在施工现场专用的中性点直接接地的电力线路中，采用TN-S接零保护系统。口PE线由工作接地线、配电室或总漏电保护器电源侧零线引出。口电气设备不带电的金属外壳和配电箱体与PE线做电气连接。口PE线为绿/黄双色绝缘多股铜芯线。与电气设备连接线截面22.5mm2°PE线与N线不混接。口PE线不少于3处重复接地口做防雷接地的设备，PE线应同时做重夏接地，接地电阻值10Q° 三级配电二级保护：使用总配电箱、分配电箱、开关箱三级配电。口总配电箱和开关箱装设漏电保护器，且参数匹配。口漏电保护器安装在配电箱、开关箱隔离开关的负荷侧。口开关箱内的漏电保护器额定漏电动作电流30A,额定漏电动作时间VO.1S。 电箱设置：开关箱实行“一机一闸一漏一箱”制。动力、照明开关箱分设。口分配电箱与开关箱水平距离W30m,开关箱与固定式用电设备水平距离W3m。配电箱内的电器安装在金属或非木质阻燃绝缘板上。口箱体用钢板或阻燃绝缘材料制作并防雨。箱内分别设置N线和PE线端子板。口熔断器的熔体符合规格，不用铝、铜等其它金属丝代替。 照明：隧道、高温、潮湿等特殊场所使用规范规定的安全电压照明。口电器、灯具的相线经过开关控制。口架空线路：架空线路设在专用电杆上。线路设有短路保护和过我保护。口电缆线路：采用五芯电缆，埋地或沿墙壁、电杆设置，用绝缘子固定，穿越建筑物加套管。口其它问题：发现问题及处理情况：巡查人员（签字）：年月日注：1、本表用于现场监理人员对危险性较大分部分项的专项巡视检查。2、本表一式一份，项目监理机构留存。3、依据标准：施工现场临时用电安全技术规范JGJ46-2005。
