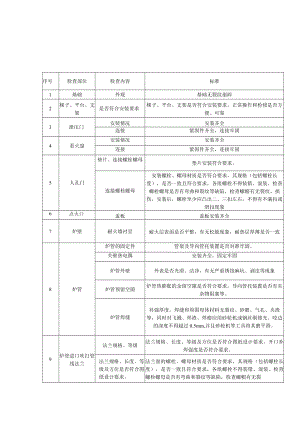

加氢反应炉重点部位检查表.docx

序号检查部位检查内容标准1基础外观基础无裂纹崩碎2梯子、平台、支架是否符合安装要求梯子、平台、支架是否符合安装要求，正常操作和检修是否方便、可靠3泄压门安装情况安装齐全连接紧固件齐全，连接牢固4看火窗安装情况安装齐全连接紧固件齐全，连接牢固5人孔门垫片、连接螺栓螺母垫片安装符合要求。连接螺栓螺母安装螺栓、螺母材质是否符合要求，其规格（包括螺栓长度），是否一致且符合要求，各组螺栓不得装错、混装。检查螺栓螺母是否有弯曲和裂纹等缺陷，检查螺帽有无裂纹、损伤，安装后，螺栓至少应凸出二、三扣左右，不得有不满扣或滑扣现象6点火口盖板盖板安装齐全7炉壁耐火墙衬里耐火层表面是否平整，有无松脱现象，耐热层厚薄是否一致8炉管炉管的固定件管架及导向管托装置是否对准牢固。关壁热电偶安装齐全，固定牢固炉管外壁外表是否光滑、洁净，有无严重锈蚀麻坑、剥皮等现象炉管预留空隙炉管热膨胀的余留空隙是否符合要求，导向管托装置是否有夹杂物阻塞等。炉管焊缝补强厚度，焊缝和周围母体材料无裂纹、砂眼、气孔、夹渣等，同时对飞溅、焊渣、焊瘤应用砂轮机或钢丝刷修光。咬边的深度不得超过0.5mm,并且砂轮机等工具将其磨平滑。9炉管进口吹扫管线法兰法兰规格、等级法兰规格、长度、等级及方位是否符合图纸设计要求，开口补焊强度是否符合要求。法兰规格、长度、等级及方位是否符合图纸设计要求，法兰面的螺栓、螺母材质是否符合要求，其规格（包括螺栓长度），是否一致且符合要求，各组螺栓不得装错、混装。检查螺栓螺母是否有弯曲和裂纹等缺陷，检查螺帽有无裂开口补焊强度是否符合要求。纹、损伤，安装后，螺栓至少应凸出二、三扣左右，不得有不满扣或滑扣现象。10炉管出口吹扫管线法兰法兰规格、等级法兰规格、长度、等级及方位是否符合图纸设计要求，开口补焊强度是否符合要求。法兰规格、长度、等级及方位是否符合图纸设计要求，开口补焊强度是否符合要求。法兰面的螺栓、螺母材质是否符合要求，其规格（包括螺栓长度），是否一致且符合要求，各组螺栓不得装错、混装。检查螺栓螺母是否有弯曲和裂纹等缺陷，检查螺帽有无裂纹、损伤，安装后，螺栓至少应凸出二、三扣左右，不得有不满扣或滑扣现象。11燃烧器燃烧器的喷嘴燃烧器的喷嘴是否对准中心位置，有无偏斜及导管弯曲或喷嘴堵塞现象。油气及水蒸汽接管的安装及阀门油气及水蒸汽接管的安装及阀门的方位是否正确，排凝设施是否合理，密封部位的垫片及阀门盘根是否安装好。风门一、二次风门是否灵活好用12烟道烟道蝶阀检查烟道蝶阀是否灵活好用，阀的开度与指示位置是否相符烟道内表面隔热层检查烟道内表面隔热层是否平滑，有无大的裂纹及鼓泡等现象，烟道内有无杂物。接地线烟囱的静电接地是否完好13烟道挡板安装情况烟道挡板开关灵活，挡板的开度与指示的位置对应，钢绳及各转动部位已涂上了润滑脂。14快开风门使用情况快开门灵活能关严15风道上蝶阀使用情况风道上蝶阀无卡涩现象，并要有开关的标记方向（是指全开全关的定位标记）。16风机电机风机电机需检查基础牢固，对轮连接牢固，循环水接通、润滑油加好等。17风道风道施工质量检查风道的施工质量、保温安装是否牢固。序号检查部位检查内容标准1基础外观基础无裂纹崩碎2梯子、平台、支架是否符合安装要求梯子、平台、支架是否符合安装要求，正常操作和检修是否方便、可靠3泄压门安装情况安装齐全连接紧固件齐全，连接牢固4看火窗安装情况安装齐全连接紧固件齐全，连接牢固5人孔门垫片、连接螺栓螺母垫片安装符合要求。连接螺栓螺母安装螺栓、螺母材质是否符合要求，其规格（包括螺栓长度），是否一致且符合要求，各组螺栓不得装错、混装。检查螺栓螺母是否有弯曲和裂纹等缺陷，检查螺帽有无裂纹、损伤，安装后，螺栓至少应凸出二、三扣左右，不得有不满扣或滑扣现象6点火口盖板盖板安装齐全7炉壁耐火墙衬里耐火层表面是否平整，有无松脱现象，耐热层厚薄是否一致8炉管炉管的固定件管架及导向管托装置是否对准牢固。关壁热电偶安装齐全，固定牢固炉管外壁外表是否光滑、洁净，有无严重锈蚀麻坑、剥皮等现象炉管预留空隙炉管热膨胀的余留空隙是否符合要求，导向管托装置是否有夹杂物阻塞等。炉管焊缝补强厚度，焊缝和周围母体材料无裂纹、砂眼、气孔、夹渣等，同时对飞溅、焊渣、焊瘤应用砂轮机或钢丝刷修光。咬边的深度不得超过0.5mm,并且砂轮机等工具将其磨平滑。9炉管进口吹扫管线法兰法兰规格、等级法兰规格、长度、等级及方位是否符合图纸设计要求，开口补焊强度是否符合要求。法兰规格、长度、等级及方位是否符合图纸设计要求，开口补焊强度是否符合要求。法兰面的螺栓、螺母材质是否符合要求，其规格（包括螺栓长度），是否一致且符合要求，各组螺栓不得装错、混装。检查螺栓螺母是否有弯曲和裂纹等缺陷，检查螺帽有无裂纹、损伤，安装后，螺栓至少应凸出二、三扣左右，不得有不满扣或滑扣现象。10炉管出口吹扫管线法兰法兰规格、等级法兰规格、长度、等级及方位是否符合图纸设计要求，开口补焊强度是否符合要求。法兰规格、长度、等级及方位是否符合图纸设计要求，开口补焊强度是否符合要求。法兰面的螺栓、螺母材质是否符合要求，其规格（包括螺栓长度），是否一致且符合要求，各组螺栓不得装错、混装。检查螺栓螺母是否有弯曲和裂纹等缺陷，检查螺帽有无裂纹、损伤，安装后，螺栓至少应凸出二、三扣左右，不得有不满扣或滑扣现象。11燃烧器燃烧器的喷嘴燃烧器的喷嘴是否对准中心位置，有无偏斜及导管弯曲或喷嘴堵塞现象。油气及水蒸汽接管的安装及阀门油气及水蒸汽接管的安装及阀门的方位是否正确，排凝设施是否合理，密封部位的垫片及阀门盘根是否安装好。风门一、二次风门是否灵活好用12烟道烟道蝶阀检查烟道蝶阀是否灵活好用，阀的开度与指示位置是否相符烟道内表面隔热层检查烟道内表面隔热层是否平滑，有无大的裂纹及鼓泡等现象，烟道内有无杂物。接地线烟囱的静电接地是否完好13烟道挡板安装情况烟道挡板开关灵活，挡板的开度与指示的位置对应，钢绳及各转动部位已涂上了润滑脂.14快开风门使用情况快开门灵活能关严15风道上蝶阀使用情况风道上蝶阀无卡涩现象，并要有开关的标记方向（是指全开全关的定位标记）。16风机电机风机电机需检查基础牢固，对轮连接牢固，循环水接通、润滑油加好等。17风道风道施工质量检查风道的施工质量、保温安装是否牢固。
