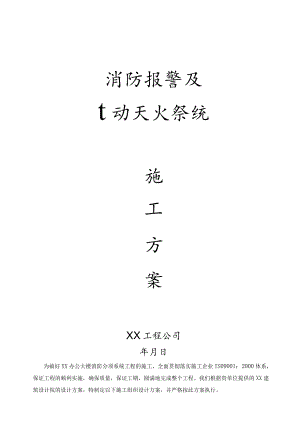

消防报警及t动天火祭统施工方案XX工程公司年月日为搞好XX办公大楼消防分项系统工程的施工，全面贯彻落实施工企业IS09001：2000体系，保证工程的顺利实施，确保质量，保证工期，圆满地完成整个工程。我们根据贵单位提供的XX建筑设计院的设计方案，特制定以下施工组织设计方案，并严格按此方案执行。一、工程部组织结构组织结构图如下：二、施工管理在工程施工阶段，公司组成一个专门的工程组，对工作时间、劳动纪律统一管理；工地成员统一着装，佩带工牌，并签定安全责任书。这个工程组的组成及职责范围如下：1、工程经理：职责：负责整个工程的系统管理，人员调度，技术支援，协调与甲方及其他管理部门的关系，签送工程联系单，组织工作人员编制整个工程的进程计划表，指导现场工程人员施工。工程终止后组织有关人员进行结果的验收。2、质量管理处职责：负责工程施工中各个工种、各个工序的工程质量整体工程的质量管理，监视各部门的质量落实状况；并参与甲方、监理的与本工程有关的隐蔽工程验收工作。3、工程主管：职责：负责工程施工中各个工种、各个工序的工程质量整体工程的质量管理。负责施工现场的施工及施工人员的安排，带领施工人员规范施工，作好施工记录，负责工程中的具体技术问题的解决，向工程经理及公司汇报施工完成状况，签字负责。3、材料供给部：根据施工队长工程进度，工程主管提出材料及工具等购买要求、交工程经理批准，填写材料申购单，交公司购买或现场购买。4、技术部：负责施工图纸技术交底，经工程经理、工程主管内部交底，确保工期及施工进度。5、核算部；负责施工过程更改，竣工核算工程量及竣工图纸的绘制，完成竣工决算，此工作由工程主管、工程经理及施工队长完成。6、资料员：负责施工过程所有技术资料、图纸、工作联系函、隐蔽工程记录、质量评定表、监搭理议纪要、施工记录内容等相关文件汇总分类。7、安全员：负责工程施工现场、生活区等临时用电的保护，急电设备安全规范操作等进行定时检查，发现隐患及时改正，督促施工人员安全施工。负责施工过程的安全生产，制定安全治安条例，加强安全培训，确保纪律严明，安全大计。8、后勤处：负责现场施工人员的生活等方面的服务后勤。9、综合处：协调各部门各人员之间的关系及现场其它状况。三、施工协同及保证措施在该项工程的施工过程中，为保证工程的进度和质量，我们积极与甲方施工管理人员协同，以保证甲方的要求自始自终得到贯彻。同时能及时解决施工过程中施工条件不足的问题。1、必备的施工条件：A、业主方指派专人负责与我方协调和协同；B、业主方提供现场施工电源、水源和其他必要的施工条件（三通一平）°C、我方在接到甲方进场施工通知和现场条件具备的状况下，三天内进场施工，施工材料进入施工场地。2、与装饰的协同：主要是房间及平面布置、室内装修及造型的形成状况，这将影响到管网的标高和探头、喷淋头的布置。土建装饰单位必需提供其相应的图纸。3、与电气安装的协同：安装公司必需提供电源操纵箱动力操纵箱、水泵操纵箱接线方式。4、与其他施工方的衔接协同：我们在施工期间听从甲方统一安排，作好与其他工程施工方的相互衔接工作，系统地制定工程分项进度，合理地安排各个工种与边缘工程的技术接口，把本工程施工管理全面推向科学化、系统化、规模化、文明化。5、施工期间，由于甲方理由或其他出现设计方案的更改或使用材料方面的更改的，我方现场工程主管会积极与甲方联系，及时把甲方的看法和建议转告工程经理，并及时作出更改方案图和更改说明，待甲方签字认可后，我方进行更改施工。四、施工方法及质量保证方案针对办公大楼消防系统的具体状况，提出以下的总体施工方案：1、为了保证施工质量，必需严格按规范规程进行施工。2、考虑本次工程的工期，故在其人员的配置上基本保持其固定性。3、必需严格按以下的施工本卷须知和要求进行安全施工。（一）消防报警及联动系统工程：1、系统管线的施工要求：A.火灾自动报警系统的传输线路和50下供电的操纵线路，应采用电压等级不低于交流250V的铜芯绝缘导线或铜芯电缆。采用交流220/380V的供电和操纵线路应采用电压等级不低于交流500V的铜芯绝缘导线或铜芯电缆。B.火灾自动报警系统的传输入线路采用穿金属管、经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。C.消防操纵、通信和警报线路采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。D.不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同-槽孔中。E.火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MQ。2、安装光电感烟探测器时应注意的事项：A.本次工程在梁的顶棚上设置感烟探测器时，应符合以下规定：a、当梁突出顶棚的高度小于200m时，可不计梁对探测器保护面积的影响。b、当梁突出顶棚的高度为200-600mm时，应确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。c、当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域至少应设置一只探测器。d、当梁间净距小于Inl时，可不计梁对探测器保护面积的影响。B.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。这在两超市的办公区域时多见，此时应其设置。D.探测器至墙壁、梁边的水平距离，不应小于0.5m；探测器周边0.5m内，不应有遮挡物。E.办公的房间或者是超市的公共被货架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，每个被隔开的部分至少应安装一只探测器。F.探测器至空调送风口边的水平距离不应小于1.5m,并宜接近回风口安装。探测器至多孔送风顶棚孔口的水平距离不应小于O.5m。G.探测器宜水平安装。当倾斜安装时，倾斜角不应大于45。H.在电梯井、升降机井设置探测器时，其位置宜在井道上方的机房顶棚上。I.光电感烟探测器的安装图：3、各类模块的安装：A.在安装时一定要认清其型号，被操纵的设备，被操纵设备所能提供的接点及接线方式，达到的要求等。B.模块一定要固定稳固，安装于被操纵的设备的附近。C.模块的接线及保护措施要得当。D.各类模块的接线图：a. LD-8301模块的对外端子示意图其中：ZkZ2：与操纵器信号总线连接的端子DkD2：与操纵器的DC24V电源连接的端子，不分极性V+、G：DC24V输出端子，用于向输出触点提供+24V信号，以便实现有源DC24V输出，输出触点容量为5A,DC24VIl>G：与被操纵设备无源常开触点连接的端子，用于实现设备动作回复确认（可通过电子编码器设为常闭输入）NOkCOMkNC1：模块的常开常闭输出端子布线要求：信号总线Zl、Z2采用RVS型双绞线，截面积；电源线Dl、D2采用BV线，截面积21.5mm2;V+、G、G、No1、COM1、NCl采用RV线，截面积21.OmIn2。b. LD-8302模块的对外端子示意图其中：NC>COM、NO：常开、常闭操纵触点输出端子0、G：有源DC24V操纵信号输入端子布线要求：各端子外接线均采用BV线，截面积22.5mm2.驱动交流型设备的方法如图：c. LD-8302A模块的对外端子示意图其中：弱电端子如下：C1：启动命令信号输入端子C2：停动命令信号输入端子GND：地线端子IN1：启动回复信号输出端子IN2：停动回复信号输出端子强电端子如下：A、B：启动命令信号输出端子，为无源常开触点C、B：停动命令信号输出端子，为无源常闭触点D：启动回复信号输入端子，取自被控设备AC220V常开触点E：停动回复信号输入端子，取自被控设备AC220V常闭触点N：AC220V零线端子LD-8302A型模块电气原理框图如图：d. d.LD-8303模块的对外端子示意图其中：ZKZ2：操纵器来的信号总线，无极性Dl>D2：DC24V电源,无极性IKG：第一路无源输入端12、G：其次路无源输入端V十、G：DC24V输出端子，用于向输出操纵触点提供侵4V信号，以便实现有源DC24V输出，有源输出时可输出1A、DC24VNCKCOMKN01：第一路常开常闭无源输出端子NC2、CoM2、N02：其次路常开常闭无源输出端子布线要求：信号总线Zl、Z2采用RVS双绞线，截面积LOmn1'；电源线Dl、D2采用BV线，截面积1.5mm204、公共广播的布置与安装：a.民用建筑内扬声器应设置在走道和大厅等公共场所。b.每个扬声器的额定功率不应小于3W,其数量应能保证从一个防火分区内的任何部位到最近一个扬声器的距离不大于25m。走道内结果一个扬声器至走道末端的距离不应大于12.5roC.火灾时应能在消防操纵室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。d.广播切换的接线图5、手报及电话插孔的安装a.每个防火分区应至少设置一个手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30mo手动火灾报警按钮宜设置在公共活动场所的出入口处。b.手动火灾报警按钮应设置在明显的和便于操作的部位。当安装在墙上时，其底边距地高度宜为1.3-1.5m,且应有明显的标志。c.手动报警按钮接线图其中：ZKZ2：无极性信号二总线接线端子Kl.K2：无源常开输出端子布线要求：信号线Zl、Z2采用RvS双胶线，导线截面2L0m206、JB-QB-GST500操纵器的安装：a.操纵器面盘前的操作距离：单列布置时不应小于1.5m；双列布置时不应小于2m。在值班人员经常工作的一面，面盘至墙的距离不应小于3m面盘的后的维修距离不宜小于Iniob.集中火灾报警操纵器或广播操纵柜安装在墙上的，其底边距地面高度宜为1.3-1.5,其靠近门轴的侧面距墙上不应小于0.5m,正面操作距离不应小于1.2m。c.操纵器外形尺寸及接线图：JB-QB-GST500型操纵器的外形尺寸如下图：其中：A、B：连接其它种类操纵器的通讯总线端子ZlT、Zl-2,Z2-l,Z2-2：二路无极性信号二总线端子OUTK0UT2：火灾报警输出端子（无源常开操纵点，报警时闭合）RXD>TXD>GND：连接彩色CRT系统的接线端子CN十、CN-（N=2）：12路多线制操纵输出端子L、G、N：交流220V接线端子及交流接地端子布线要求：a.操纵器信号总线采用RVS双绞线，截面积21.0un2b.操纵器与操纵器之间的通讯总线采用RVVP屏蔽线，截面积21.0mm2c.操纵器输出的多线制操纵点外接线采用BV线，截面积截面积22.5mm2d.与彩色CRT系统采用RS-232标准接口连接，最大连接线长度不宜超过15m8、电源箱的安装及接线图其中：L、G、N：交流220V电源端子（G为机壳接地端子）+24V、GND：DC24V输出端子布线要求：DC24V电源输出线采用BV线，截面积4.0mm2（竖井内干线）或截面积4.0mm2（平面支线）。9、接地问题：A、火灾自动报警系统接地装置的接地电阻值应符合以下要求：采用专用接地装置时，接地电阻值不应大于4。；采用共用接地装置时，接地电阻值不应大于1。B、接地干线应采用铜芯绝缘导线，其线芯截面面积不应小于25mm2o接地干线宜穿硬质塑料管埋设至接地体。C、由消防操纵室接地板引至各消防电子设备的专用接地线应选用铜芯绝缘导线,其线芯截面
