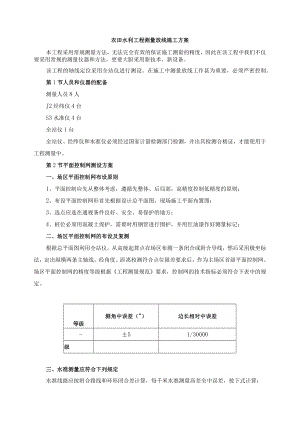

农田水利工程测量放线施工方案.docx

农田水利工程测量放线施工方案本工程采用常规测量方法，无法完全有效的保证施工测量的精度，因此在该工程中我们不仅要采用常规的测量仪器和方法，更要大胆采用新技术、新设备。该工程的轴线定位采用全站仪进行测设。在施工中测量放线工作甚为重要，必须严密控制。第1节人员和仪器的配备测量人员8人J2经纬仪4台S3水准仪4台全站仪1台全站仪、经纬仪和水准仪必须经过国家计量检测部门检测，并出具检测合格证，才能使用于工程测量中。第2节平面控制网测设方案一、场区平面控制网布设原则1、平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2、布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3、选点应选在通视条件良好、安全、易保护的地方；4、桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；二、场区平面控制网的布设及复测根据总平面图利用全站仪，从高级起算点在场区布测一条闭合或附合导线，然后采用极坐标法，定出纵横两条主轴线，经角度、距离校测符合点位限差要求后，作为主场区首级平面控制网。场区平面控制网的精度等级根据工程测量规范要求，控制网的技术指标必须符合下表中的规定。等级测角中误差（"）边长相对中误差»±51/30000级三、水准测量应符合下列规定水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：MW=G可田式中MW高差全中误差(Inm)：W闭合差(mm)：L相应线路长度：N附合或闭合路线环的个数。第3节梯田施工测量方案1、在准备坡改梯区域，在其正中(左右两端大致相等)从上到下划出一条中轴线；2、根据梯田段面设计的出面斜宽，在中轴线上划出各台梯田的基点；3、从各台梯田的基点出发，用手水准向左右两端分别测定其等高点；4、连各等高点成线，即为各台梯田的施工线；5、如地形复杂处，可据大弯就势，小弯取直原则处理，有的为保持田面等宽，需适当调整填线位置。6、以各梯台的施工线为中心上下各划出5060Cm宽，作为清基线。第4节施测中应注意的问题1、观测时昼做到前后视线等长，测水平线时，最好是用直接调整水平仪的仪器高度，使后视时的视线正对准水平线，前视时则可直接用铅笔标出视线标高的水平线。2由水平线向下或向上量高差时，所用钢尺应经过检定，测量高差时尺身应垂直和用规定的拉力，并要进行尺长和温度改正。3、所用全站仪、经纬仪和水平仪必须经过国家计量检测部门检测，并出具检测合格证才能使用。第四章主要施工方案本工程施工方案根据设计图纸内容主要包括：土石方工程、浆砌条石、浆砌块石、混凝土、砖砌体、泥结石路面工程。第1节施工准备一、施工总体准备在工程开工前，组织现场施工人员熟悉、审查图纸，领会设计意图，明确工程内容，分析工程特点的重要环节，重点抓好以下几项工程：1、结合施工工艺和使用上的特点，作好采取特殊的施工方法和特定的技术措施的准备。2、核对本工程特殊材料要求以及品种、规格、数量，核对图纸说明有无矛盾，是否齐全，规定是否明确，主要尺寸、位置、标高有无错误。3、检查土建和安装图纸有无矛盾，并考虑好施工时的衔接方法，并通过熟悉图纸明确需场外制备的工程项目，确定与专业分包单位工程施工有关的准备工作项目。4、作好图纸会审准备工作，在认真学习图纸，充分准备的基础上，施工单位项目技术负责人召集现场有关人员和技术员进行图纸预审。对图纸存在的问题以及工程的有关问题以书面形式提前送给有关单位，便于图纸正式会审。5、组织有关人员认真学习规范、规程、标准、并尽早编制实施施工组织设计，然后作好分级技术交底工作。二、施工现场准备1、对场地内杂物及土堆场进行必要的场地修整，作好施工道路及其它硬地坪。2、场地平整的表面坡度应符合设计要求，排水沟坡度不小于现。在施工现场四周砌筑施工围墙封闭，开设主入口供施工人员及施工车辆进出，以利于现场管理。3、根据施工总平面布置图修建好现场临时用房，并布置好用水用电管线，修好现场排水沟。现场临时排水与室外总平排水管网相结合，先施工部分永久管网以便于施工期间利用，有利于现场施工文明管理。施工准备工作一览表序号项目内容完成时间1技术准备(1)施工图纸预审、会审开工前(2)在调查研究的基础上、编制施工方案开工前2物资准备(1)材料准备、构(配)件和制品加工准备、工程施工机具准备开工前(2)编制各种物资需要量计划，签订物资供应合同，确定物资运输方案和计划，组织物质按计划进场和保管基础工程开工前第一批钢材水泥进场3劳动力组织准备(1)优选劳动力队伍开工前半月(2)集结施工力量、组织劳动力进场开工前(3)做好工人入场三级教育开工前4现场准备施工现场控制网测量，复核各控制网点。做好“三通一平”临时设施搭设组织施工机具进场组织工程材料进场拟定有关试验、测试项目计划开工前5施工场外协调办理施工许可证、入区证明材料加工和订货签订分包和劳务合同开工前
