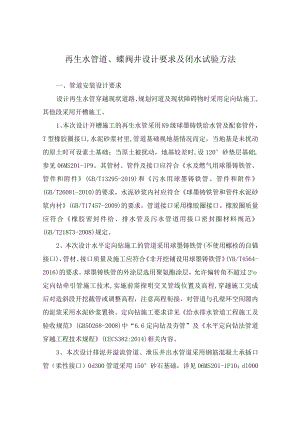

再生水管道、蝶阀井设计要求及闭水试验方法一、管道安装设计要求设计再生水管穿越现状道路、规划河道及现状障碍物时采用定向钻施工,其他段采用开槽施工。1、本次设计开槽施工的再生水管采用K9级球墨铸铁给水管及配套管件，T型橡胶圈接口,水泥砂浆衬里,管道基础视地基情况而定，当地基是未扰动的原土时可设素土基础；当原土被扰动，地基较差时,设120°砂垫层基础,参见06MS201-1P9。其管材、管件及接口应符合水及燃气用球墨铸铁管、管件和附件(GB/T13295-2019)和污水用球墨铸铁管、管件和附件(GB/T26081-2010)的要求，水泥砂浆内衬应符合球墨铸铁管和管件水泥砂浆内衬(GB/T17457-2009)的要求。管道接口采用橡胶圈接口。橡胶圈质量应符合橡胶密封件给、排水管及污水管道用接口密封圈材料规范(GB/T21873-2008)规定。2、本次设计水平定向钻施工的管道采用球墨铸铁管(不使用螺栓的自锚接口)，管材、接口质量及施工应符合非开挖铺设用球墨铸铁管(YB/T4564-2016)的要求。球墨铸铁管的外涂层选用聚氨酯涂层，允许偏转角不超过2oo定向钻牵引管施工技术,实施前需探明交叉管线位置及高程,穿越施工完成后对造斜段开挖截管或调整高程，注意高程衔接，对管道与孔壁环空间隙内的泥浆采用水泥砂浆置换。定向钻施工要求详见给水排水管道工程施工及验收规范(GB50268-2008)中“6.6定向钻及夯管”及水平定向钻法管道穿越工程技术规程(CECS382:2014)相关内容。3、本次设计排泥井溢流管道、泄压井出水管道采用钢筋混凝土承插口管（柔性接口）0d300管道采用150°砂石基础，详见06MS201-1P10；dl000管道采用120°砂石基础,详见06MS20b1P9。管道接口采用橡胶圈柔性接口，详见06MS201-1P23；橡胶圈及橡胶垫的性能应符合06MS201-1P40附录三的规定,并与管材配套供应;橡胶圈质量应符合橡胶密封件给、排水管及污水管道用接口密封圈材料规范（GB/T21873-2008）规定。承插管插口插入方向应与水流方向一致。工程选用的钢筋碎管应符合CB/T11836-2009标准。基础底宽以沟槽开挖底宽为准。4、设计标高指管内底标高,不同管径间采用管中心平接。再生水节点位置采用道路桩号及节点坐标确定，道路弯道及管位变化处，再生水管道应根据道路方向及管位在接口处借转，DNlOODN600的每次借转角度不大于3°,DN700DN800的每次借转角度不大于2。，DN900及以上管道的每次借转角度不大于1°。DN2100管道转弯、三通等处均设有混凝土支墩，支墩布置详见节点图，做法详见国标支墩图10S505。二、检修阀井设计要求1、沿途在路口等处或每隔一定距离设置有检修阀井，SD342X-10Q型蝶阀或Z45X-10Q型闸阀，井选用地面操作立式闸阀井或卧式蝶阀井，做法详见国标07MS101-2页66及110.检修阀井盖板覆土按0.6m控制，井体混凝土标号由C25提高为C30,抗渗等级提高为P8;井体钢筋级别调整原则:钢筋全部调整为HRB400,底板、侧壁及盖板厚度均改为30m,a及b号钢筋直径改为18mm,其他钢筋直径不变（管顶覆土3米时）或直径增大一级（3米管顶覆土4米时），钢筋间距均由15Omm改为IOmnio2、沿途在管道高点设置有排气阀井，采用钢筋混凝土矩形排气阀井,其做法详见国标07MSlol-2页162,其中排气阀选用SCAR污水复合式排气阀，压力等级为LOMPa；沿途在管道低点设置有排泥阀井,采用圆形排泥阀井,其做法详见节点详图说明，其中排泥湿井3、d300溢流管采用承插口皿级钢筋碎管橡胶圈接口，150°砂石基础,施工时承插管插口方向与水流方向一致。4、阀门井井盖及盖座:采用防盗球墨铸铁材料D700井盖、座，沥青路面下采用IMOO型，其他部位采用C250型，产品质量应符合检查井盖GBT23858-2009o沥青路面下选用倒承式防沉降检查井盖，井盖样式参见郑州航空港经济综合实验区窖井盖面板设置标准第4页，井座选用倒承式球墨铸铁井座，构造参见18YSZ902页10、11;人行道等铺装路面下选用外方内圆检查井井盖，井盖样式参见郑州航空港经济综合实验区窖井盖面板设置标准第4页，做法参照14501-1页8;位于绿地内及红线外的支管检查井盖参见市政排水检查井盖及防沉降构造（18YSZ902）页14、15,井座选用直承式球墨铸铁井座，构造参见18YSZ902页16,井盖做法参照14S501-1页7。5、检查井内增设与井盖相配套的球墨铸铁材质防坠网，要求承重200kg,具有较好的安全、稳定、耐久性，方便操作，能阻止直径大于20Cnl的物品坠落。三、闭水试验方法管道设计工作压力为0.5MPa,试验压力为1.OMPa.管道全部回填土前应进行强度及严密性试验,其要求见给水排水管道工程施工及验收规范（GB50268-2008）9.2节:预试验阶段（将管道内水压缓缓地升至试验压力并稳压Ih,期间每当压力下降0.OlMPa时，用泵向试压管道内可注水补压，同时排气,但不得高于试验压力，在第一个小时结束时试压管段压力应达到试验压力值)；主试验阶段(停止注水补压，同时关闭所有排气阀，再观察Ih;当Ih后压力下降不超过0.02MPa时,则水压试验合格)；若允许压力降值超过0.02MPa时，需增加压严密性试验，若实际渗水量在允许渗水量范围内，仍可判定为合格；实际渗水量的测定宜按照给水排水管道工程施工及验收规范(GB50268-2008)中附录C注水法进行。再生水管道水压试验后，竣工验收前应冲洗,其要求见给水排水管道工程施工及验收规范(GB50268-2008)9.5节。本次再生水工程采用的球墨铸铁管管材与市政供水管管材相同，为了保证供水安全,防止误接,再生水管管道沿线在管顶以上30mm处放置示踪带，注明“再生水，非饮用水”。再生水管道严禁与饮用水管道连接，再生水管道上严禁安装饮水器和饮水龙头。现状绿化灌溉等其他管道与再生水管道相连时，须与其他水源断开。
