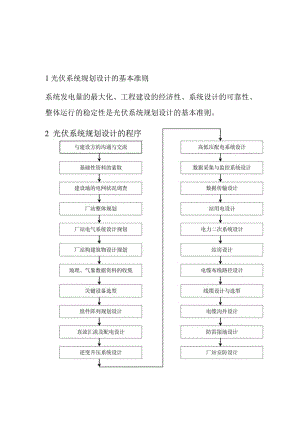

1光伏系统规划设计的基本准则系统发电量的最大化、工程建设的经济性、系统设计的可靠性、整体运行的稳定性是光伏系统规划设计的基本准则。光伏系统规划设计工作基本上分为光伏系统规划和光伏系统设计两个阶段，光伏系统规划主要是考虑光伏系统厂站整体问题，在方法上着重综合分析，结论则主要体现指导性作用。光伏系统设计是在整个厂站的规划已经确定的条件下，针对系统进行具体的设计，在方法上注重借助成熟的系统设计计算分析理论和软件，结论则主要体现经济性和发电量最大化。3.1 光伏系统规划设计的方法3.1.1 基本条件分析基本条件有：用地条件、地理环境、气候气象情况、地层特性、电网接入条件、交通运输条件、设备的制造及供应等。3.1.2 基本功能分析首先分析光伏系统送出电压等级、建站的目地、发电形式、功率流向等。3.1.3 动态分析动态分析即弹性分析或可变因素分析，主要是规划发电系统的电网适应能力。可变因素主要是指：发电系统的远期规划发电规模；关键设备的选进性；光伏系统因气象情况变化发电量的变化；3.1.4 限制性条件分析指定规划设计方案时要特别注意哪些影响方案成立的限制性因素，主要有：自然地理条件的限制性因素交通运输条件不能满足项目建设要求主要电气设备制造困难法律法规所不允许相关标准规范的限定即将淘汰的技术3.1.5 可靠性与经济性分析以上几条为研究性分析，而可靠性分析与经济分析为检验性质。要求设计通过通流量计算、平均无故障运行时间计算、系统短路电流计算、发电量计算、方案经济评价计算等对设计系统的技术经济特性进行全面综合评价，提出最佳方案。3.2 光伏系统规划设计的手段国内外已有许多与系统设计有关的设计软件在应用，采用专业的系统设计软件可以大减轻规划设计过程中的劳动强度和工作量，提高工作效率以及设计精度，但一部分环节的设计准确定是基于当地的地理气象条件而进行的，当数据量不足或存在偏差时，单纯依靠设计软件并不能解决问题，还需要借助于计算工具进行优化。
