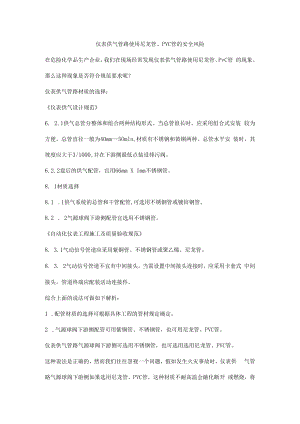

仪表供气管路使用尼龙管、PVC管的安全风险.docx

仪表供气管路使用尼龙管、PVC管的安全风险在危险化学品生产企业，我们在现场经常发现仪表供气管路使用尼龙管、PvC管 的现象。那么这种现象是否符合规范要求呢？仪表供气管路材质的选择：仪表供气设计规范6. 2.1供气总管分整体和组合两种结构形式。当总管很长时，应采用组合式安装 较为方便。总管直径一般为40mm5Omln,材质有不锈钢和黄铜两种。总管水平安 装时，其坡度应大于3/1000,并在下游侧最低点装设排污阀。6.2.2盘后的供气配管，宜用66mm X Imm不锈钢管。8. 1材质选择8.1 .1供气系统的总管和干管配管,可选用不锈钢管或镀锌钢管。8.2 . 2气源球阀下游侧配管宜选用不锈钢管。自动化仪表工程施工及质量验收规范8. 3.1气动信号管道应采用紫铜管、不锈钢管或聚乙烯、尼龙管。8. 3. 2气动信号管道不宜有中间接头。当需设置中间接头连接时，应采用卡套式 中间接头。管道终端应配装活动连接件。综合上面的说法可做如下解析：1 .配管材质的选择可根据具体工程的管材规定确定。2 .气源球阀下游侧配管可用紫铜管、不锈钢管，也可用尼龙管、PVC管。仪表供气管路气源球阀下游侧可选用不锈钢管，也可选用选用尼龙管、PVC管。这种说法是正确的，然而我们往往忽视一个问题，假如发生火灾事故时，仪表供 气管路气源球阀下游侧如果选用尼龙管、PVC管，这种材质不耐高温会融化断开 或燃烧，将会造成阀门气源中断导致阀门的控制失效。在石油化工仪表供气设计规范中规定：6.1 供气管路材质的选择6.1.1 现场供气干管、支管可选用镀锌钢管或不锈钢管。连接管件应与管道材质 一致。6.1.2 2气源球阀后及空气过滤器减压阀下游侧配管，宜选用不锈钢管或带PVC护 套的紫铜管，对有防火要求的场合，仪表供气管路应选用不锈钢。6.1.3 气源管路上的阀门材质应高于或等同于管路材质。选用尼龙管、PVC管安装使用方便，成本低，然而对有防火要求的场所，选用尼 龙管、PVC管等塑料管，一旦发生火灾事故，仪表供气管路使用的尼龙管、PVC管 等塑料管发生燃烧会造成阀门控制失效，不能第一时间切断或释放物料从而使事 故扩大，甚至造成更加严重的后果。建议：对有防火要求的场所，仪表供气管路应选用不锈钢管，严禁使用尼龙管、PVC 管。
