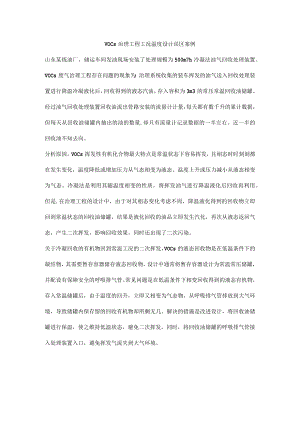

VOCs治理工程工况温度设计误区案例.docx

VOCs治理工程工况温度设计误区案例山东某炼油厂，储运车间发油现场安装了处理规模为500m7h冷凝法油气回收处理装置。VOCs废气治理工程存在问题的现象为：治理系统收集的装车挥发的油气送入回收处理装置进行降温冷凝液化后，回收得到的液态汽油，存入容积为3m3的常压常温回收油储罐。经过油气回收处理装置回收油流出管路安装的流量计计量，每天都有数千升的累计数据，但每天从回收油储罐内抽出的油的数量,却只有流量计记录数据的一半左右。近一半的回收油不知去向。分析原因，VOCs挥发性有机化合物最大特点是常温状态下容易挥发，且相态时时刻刻都在发生变化，温度降低或增加压力从气态相变为液态、温度上升或压力减小从液态相变为气态。冷凝法是利用其随温度相变的性质，将挥发油气进行降温液化后回收再利用。但是,在治理工程的设计中，由于对其相态变化考虑不周，降温液化得到的回收物立即回到常温状态的回收油储罐，结果是液化回收的油品立即发生汽化，再次从液态返回气态，产生二次挥发，影响回收效果。同时还出现了二次污染。关于冷凝回收的有机物回到常温工况的二次挥发，VOCs的液态回收物是在低温条件下的凝结物，其需要暂存容器储存液态回收物，设计中通常将暂存容器设计为常温常压储罐，并配设有保障安全的呼吸排气管。常见问题是在低温条件下相变回收得到的液态有机物，存入常温储罐后，由于温度的回升，立即又相变为气态物，从呼吸排气管排放到大气环境，导致储罐内保存留的回收有机物却所剩无几。解决的措施是改进设计，将回收油储罐进行保温，使之维持低温状态，避免二次挥发。同时，将回收油储罐的呼吸排气管接入处理装置入口，避免挥发气流失到大气环境。
