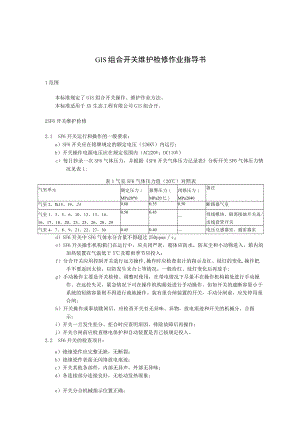

    GIS组合开关维护检修作业指导书.docx

    GIS组合开关维护检修作业指导书1范围本标准规定了GIS组合开关操作、维护作业方法。本标准适用于XX生态工程有限公司GlS组合开。2SF6开关维护检修2.1 SF6开关运行和操作的一般要求:a)SF6开关应在铭牌规定的额定电压(126KV)内运行;b)开关操作电源电压应在规定范围内(AC220V;DCllOV)c)每日抄录一次SF6气体压力,并根据SF6开关气体压力记录表分析开关SF6气体压力情况见表1;表1气室SF6气体压力值(20)对照表气室单元额定压力(MPa20*0报警压力(MPa20匕)闭锁压力(MPa2040备注气室2、Ik15、19、240.600.550.50断路器气室气室1、3、5、6、10、12、13、14、16、17、18、20、23、25、26、28、290.500.45母线模块、隔离接地开关进/出线套管开关气室4、7、8、9、21、22、27、300.450.40电压互感器室、避雷器室d)SF6开关中SF6气体水分含量不得超过250ppmvve)SF6开关操作机构箱门在运行中,应关闭严密,箱体应防水,防灰尘和小动物进入,箱内的加热装置在气温低于5及霉雨季节应投入;f)分合开关应用控制开关进行远方操作,操作时应检查表计的指示及红、绿灯的变化,操作把手不要返回太快,以防发生未合上等情况,一般待红、绿灯变化后再放手;g)手动操作主要是开关检修、调整时使用,在带电情况下尽量不在操作机构箱处进行手动操作。在远控失灵,紧急情况下可在操作机构箱处进行手动操作,但如开关的遮断容量小于系统的短路容量则不得进行就地操作。装有重合闸装置的开关,手动分闸前,应先停用重合闸;h)开关操作或事故跳闸后,应检查开关有无异味、异物,放电痕迹和开关的机械分、合指示;i)开关一旦发生拒分、拒合时应查明原因,排除故障后再操作;j)开关合闸前应检查继电保护和自动装置是否己按规定投入。2.2 SF6开关的检查项目:a)绝缘瓷件应完整无缺,无断裂;b)绝缘瓷件表面无闪络放电痕迹;c)开关其他各部件,内部无异声,外部无异味;d)各连接部分连接良好,无松动发热现象;e)开关分合机械指示位置正确;f)开关基础杆件无下沉、移位,铁件无锈蚀、脱焊,接地部分连接良好:g)检查SF6管道应无损伤,固定牢固,接头处无泄漏现象,检查密度继电器固定应牢固,无损伤,电缆插口可靠:h)有压力表的开关应检查SF6气体压力正常;i)开关机构箱门应关闭严密,箱内清洁干燥,端子排无受潮、结露、生锈。2.3 SF6开关的异常运行和事故处理j)操作电源及二次回路故障(电源电压低,熔丝熔断,回路断线,辅助开关接触不良等);k)弹簧储能机构合闸弹簧未储能;D液压机构压力降低至低压保护时,合闸回路被闭锁;m)合闸继电器故障,操作把手返回过早;n)SF6气体压力降低而闭锁;当SF6开关拒分的可能性: 操作电源部分故障(熔丝熔断等); 跳闸回路故障(开关辅助接点未通,跳圈断线等); 机构部分故障: SF6气体压力降低而闭锁; 液压机构压力降低至低压保护时,闭锁分闸回路。2.4 当SF6气体压力降低,气体密度继电器发出补气信号,应立即通知检修人员进行检漏消缺及补气至额定工作压力,并进行含量分析。2.5 SF6气体压力降低至闭锁断路器的分、合闸控制回路,此时应立即汇报主管当值调度员,并不应操作此开关。2.6 SF6开关在运行中发现下列现象时应立即申请停电检修:-SF6气体严重泄漏无法堵塞;一一SF6气体压力降至闭锁压力时。3弹簧储能机构的运行和异常处理3.1 开关合闸能量采用弹簧储能,以手动或电动进行储能,开关运行中机构应保持在储能状态,以备重合闸用,合闸送电后应检查机构是否确实在储能位置。3.2 如弹簧储能时间与重合闸装置电容器充电时间相近,则应采取措施,防止线路永久故障时,开关发生跳跃现象。3.3 开关运行中,储能电源闸刀(开关)或熔丝不能随意拉开。3.4 开关使用手动储能必须先将电源刀闸(开关)拉开,防止突然来电。当手动储能完毕时,应立即将手柄取下,防止手柄转动伤人,并合上电源刀闸(开关)°3.5 当出现弹簧储能终了,合闸锁扣滑扣而空合时,将使弹簧再一次储能,甚至连续储能现象(此时弹簧示储能指示灯熄灭后又亮),应立即将电动机电源闸刀(开关)拉开,检查原因。3.6 开关在进行检修工作前,应先将储能刀闸(开关)拉开,然后进行一次“合一分”操作,将合闸弹簧储能释放,保证安全工作。3.7 合闸过程中如出现拒合(绿灯未闪光,弹簧未释放)时,应立即将操作电源断开,防止合闸线圈长期通电而烧坏。4液压机构的运行和异常处理4.1对开关液压机构进行外观检查,有无异常情况并定期(三个月检查一次)检查液压油油箱油位;液压压力应保持正常。4.2应经常监视液压机构油泵的起动次数,油泵在24小时内启动不应超过两次。若油泵频繁起动或打压时间过长,应查出漏油部位进行排除,严重漏油应停电处理,不能停电处理的,须先采取机械防慢分措。4.3运行中液压机构合闸或分闸闭锁信号发出,要立即检查机构箱内贮压筒活塞杆的位置及油压表指示值,并立即汇报当值调度员,说明开关此时处在非自动状态,已不能进行正常操作,应停电进行处理。当电压下降至禁合表压时,合闸回路闭锁信号指示灯亮;若开关不能停电处理,应采取机械防慢分措施:一若活塞杆在低位置,则检查是否漏油,油泵启动回路是否正常,油泵启动,压力不上升,应找出漏油的地方进行排除或油泵本身是否故障,油泵内有否残余气体以及过滤器是否因脏物堵塞;一若活塞杆在高位置,而油压表指示值降低则说明是贮压筒漏气,于压力降低。4.4运行中液压机构发出压力异常信号,应立即检查处理。发现电接点压力表高,接点长期接通,说明压力过高,可能液压油渗入贮压筒氮气中或油泵控制失灵,可先打开高压放油阀,降低液压至低压保护时,再检查微动开关及油泵起动回路是否有故障并予清除,若压力降至零时,应先对开关采取机械防慢分措施,断开油泵电源后再进行检查处理。未采取防慢分措施前,不允许人为启动油泵打压。4.5运行中不应慢合或慢分操作。5电磁机构的运行和异常处理机构故障原因:一合闸接触器或辅助开关拉杆不合适,及接点合不上,应维修;一掉闸机构未恢复,进行复位处理;一合闸铁芯发涩卡死、脱扣线圈活动芯子卡,对卡涩部位进行处理或更换。6附件附件:SF6开关气体压力记录表附件:SF6开关气体压力记录表气室123456789101112压力(MPa20,0气室131415161718192021222324压力(MPa20,0气室252627282930313233343536压力(MPa20*0异常情况:巡检时间:年月日时分巡检人:备注:
