88型电机来料检验作业指导书.docx

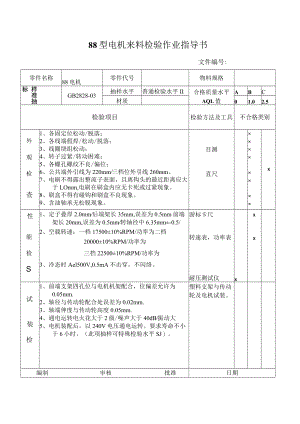

88型电机来料检验作业指导书文件编号:零件名称88电机零件代号物料规格样准抽标GB2828-03抽样水平普通检验水平II合格质量水平AQL值ABC材质01.02.5检验项目检验方法及工具不合格类别外观检查1、各固定位松动/脱落；2、各线端假焊/松动/脱落；3、线圈绕组松动；4、转子过紧/转动困难；5、各螺孔螺纹不良/偏位；6、公共端外引线为220mm三档位外引线260mm。7、电刷不得露出整流子表面，且离钩头的最近距离应大于LOmm,电刷在刷盒内应无卡死或过紧现象。8、刷盒不得有碰钩和刷盒不良现象。9、含油轴承无松脱现象。目测直尺××××××××X性能检S1、定子叠厚2.0mm后端架长35mm,误差为0.5mm前端架长20mm,误差为0.5mm转轴径中6.35mm±-0.5/2、空载转速：一档17500±10%RPM/功率为二档20000±10%RPM/功率为三档22500±10%RPM/功率为3、冷态时Ael500V,0.5mA不击穿，不闪络。游标卡尺转速表，功率表耐压测试仪XXX试装检1、前端支架四孔位与电机机架配合，位偏差允许为0.05mm.2、轴径与传动轮配合处误差为0.02mm.3、轴端伸度与传动轮高度0.05mm.4、通电运转电火花大于2级/噪声大于40dB振动大5、电机装配后，以240V电压通电运转。要求寿命不小于6小时，（此项抽样可特殊检验水平SJ）。塑料支架与传动轮及电机试装。编制审核批准日期
