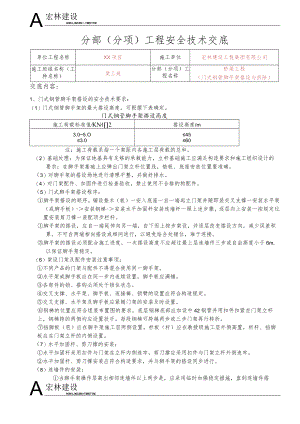

A宏林建设H0NLINC0NTMKT1M分部（分项）工程安全技术交底单位工程名称XX项目施工单位宏林建设工程集团有限公司施工班组名称（工种名称）架工班分部（分项）工程名称桥梁工程（门式钢管脚手架搭设与拆除）交底内容:1、门式钢管脚手架搭设的安全技术要求：（1）门式钢管脚手架的最大搭设高度，可根据下表确定。门式钢管脚手架搭设高度施工荷载标准值KNi2搭设高度/m3.05.O453.060注：施工荷载系指一个架距内各施工层荷载的总和。（2）基础处理：为保证地基具有足够的承载能力，立杆基础施工应满足构造要求和施工组织设计的要求；在脚手架基础上应弹出门架立杆位置线，垫板、底座安放位置要准确。（3）对脚手架的搭设场地进行清理平整，并做好排水。（4）对门架配件、加固件进行检查验收，禁止使用不合格的构配件。（5）门式脚手架搭设程序：脚手架搭设的顺序。铺设垫木（板）一安入底座一自一端起立门架并随即装交叉支撑一安装水平架（或脚手板）-安装钢梯-安装水平加固杆安装连墙杆一照上述步骤，逐层向上安装一按规定位置安装剪刀撑一装配顶步栏杆。脚手架的搭设，应自一端延伸向另一端，自下而上按步架设，并逐层改变搭设方向，减少误差积累。不可自两端相向搭设或相间进行，以避免结合处错位，难于连接。脚手架的搭设必须配合施工进度，一次搭设高度不应超过最上层连墙件三步或自由高度小于6m,以保证脚手架稳定。（6）架设门架及配件安装注意事项：不同产品的门架与配件不得混合使用同一脚手架。水平架或脚手板应在同一步内连续设置，脚手板应满铺。各部件的锁、搭钩必须处于锁住状态。交叉支撑、水平架、脚手板、连接棒、锁臂的设置应符合构造规定。交叉支撑、水平架及脚手板应紧随门架的安装及时设置。钢梯的位置应符合组装布置图的要求，底层钢梯底部应加设中42钢管并用扣件扣紧在门架立杆上，钢梯跨的两侧均应设置扶手。每段钢梯可跨越两步或三步门架再行转折。挡脚板（笆）应在脚手架施工层两侧设置，栏板（杆）应在教授级施工层外侧高置，栏杆、挡脚板应在门架立杆的内侧设置。（7）水平加固杆、剪刀撑的安装：水平加固杆采用扣件与门架在立杆内侧连牢，剪刀撑应采用扣件与门架立杆外侧连牢。水平加固杆、剪刀撑安装应符合构造要求，并与脚手架的搭设同步进行。（8）连墙件的安装：当脚手架操作层高出相邻连墙件以上两步是，应采用临时加强稳定措施，直到连墙件搭A宏林建设H0NLINC0N>TMKT1M分部（分项）工程安全技术交底单位工程名称XX项目施工单位宏林建设工程集团有限公司施工班组名称（工种名称）架工班分部（分项）工程名称桥梁工程（门式钢管脚手架搭设与拆除）设完毕后可拆除。连墙件的安装必须随脚手架搭设同步进行，严禁搭设完毕补作。连墙件应连于上、下两桶门架的街头附近。连墙件埋入墙身的部分必须牢固可靠，连墙件必须必须垂直于墙面，不允许向上倾斜。当采用一支一拉的柔性连墙构造时，拉、支点间距应不大于400mm。（9）加固件、连墙件等与门架采用扣件连接时应满足下列要求：扣件螺栓拧紧扭力距值为4565N-m,并不得小于40Nmo扣件规格应与所连钢管外径相匹配。各杆件端头伸出扣件盖板边缘长度不小于100mm。（10）检查验收要求：脚手架搭设完毕或分段搭设完毕时应对脚手架工程质量进行检查，经检查合格后方可交付使用。高度在20m及20m以下的脚手架，由单位工程负责人组织技术安全人员进行检查验收；高度大于20m的脚手架，由工程处技术负责人随工程进度分阶段组织单位工程负责人及有关的技术安全人员进行检查验收。a脚手架工程的验收，除检查有关文件外，还应进行现场抽查。抽查应着重以下各项，并记入施工验收报告：安全措施的杆件是否齐全，扣件是否紧固、合格；安全网的张挂及扶手的设置是否齐全；基础是否平整坚实；连墙杆的设置有否遗漏，是否齐全并符合要求；垂直度及水平度是否合格。b验收时应具备下列文件：必要的施工设计文件及组装图；脚手架部件的出厂合格证或质量分级合格标志，脚手架工程的施工记录及质量检查记录；脚手架搭设的重大问题及处理记录；脚手架工程的施工验收报告。C脚手架搭设尺寸允许偏差：脚手架的垂直度：脚手架沿墙面纵向的垂直偏差应WH400（H为脚手架高度）及50mm；脚手架的横向垂直偏差WH/600及50;每步架的纵向与横向垂直度偏差应Who600（h。为门架高度）。d脚手架的水平度：底步脚手架沿墙的纵向水平偏差应WL/600（L为脚手架的长度）。2、门式钢管脚手架拆除的安全技术要求（1）工程施工完毕，应经单位工程负责人检查验证确认不再需要脚手架时，方可拆除。拆除脚手架应制订方案，经工程负责人核准后，方可进行。拆除脚手架应符合下列要求：拆除脚手架前，应清除脚手架上的材料、工具和杂物。脚手架的拆除，应按后装先拆的原则，按下列程序进行：a自顶层跨边开始拆卸交叉支撑，同步拆下顶层连墙杆与顶层门架。b拆除扫地杆、底层门架及封口杆。C继续向下同步拆除第二步门架与配件。脚手架的自由悬臂高度的超过三步，否则应架设临时拉结。A宏林建设H0NLNC0N>niMd连续同步往下拆卸。对于连墙件、长水平杆、剪刀撑等，必须在脚手架拆卸到相关跨门架分部（分项）工程安全技术交底单位工程名称XX项目施工单位宏林建设工程集团有限公司施工班组名称（工种名称）架工班分部（分项）工程名称桥梁工程（门式钢管脚手架搭设与拆除）后，方可拆除。e从跨边起先拆顶部扶手与栏杆柱，然后拆脚手板（或水平架）与扶梯段，再卸下水平加固杆和剪刀撑。f拆除基座，运走垫板和垫块。（2）拆除注意事项：脚手架拆除时，拆下的门架及配件，均须加以检验。清除杆件及螺纹上的沾污物，进行必要的整形，变形严重者，应送回工厂休整。应按规定分级检查、维修或报废。拆下的门架及其他配件经检查、修整后应按品种、规格分类整理存放，妥善保管，防止锈蚀。拆除脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁一切非操作人员入内。（3）脚手架的拆卸必须符合下列安全要求：拆卸连接部件时，应先将锁座上的锁板与搭钩上的锁片转至开启位置，然后开始拆卸，不准硬拉，严禁敲击。拆除工作中，严禁使用榔头等硬物击打、撬挖。拆下的连接棒应放入袋内，锁臂应先传递至地面并放入室内堆放。工人必须站在临时设置的脚手板上进行拆除作业。拆下的门架、钢管与派件，应捆和机械吊运或井架传送至地面，防止碰撞，严禁抛掷。A宏林建设H0NLNC0N>niM一级交底人签字（技术负责人）安全员交底日期一级接受交底人（施工员）二级交底接受人（班组长）二级交底人三级交底人三级接受交底人（作业人员）1、本表头由交底人填写，交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。
