核工业铀水冶厂尾矿库、尾渣库安全设计规范（局部修订征求意见稿）.docx

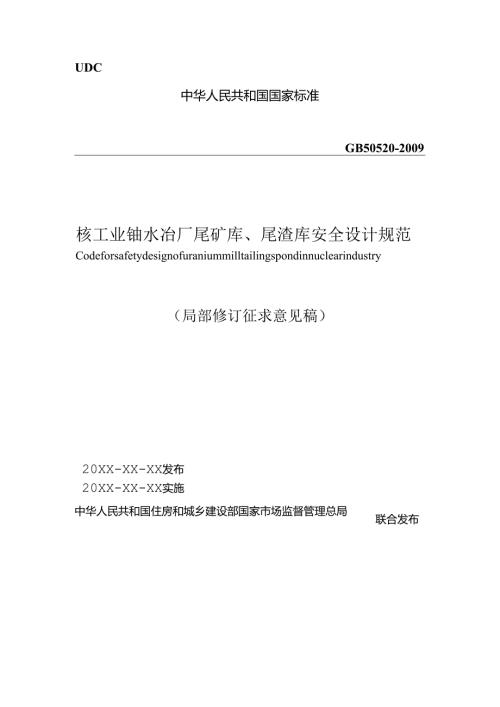

UDC中华人民共和国国家标准GB50520-2009核工业铀水冶厂尾矿库、尾渣库安全设计规范Codeforsafetydesignofuraniummilltailingspondinnuclearindustry（局部修订征求意见稿）20XX-XX-XX发布20XX-XX-XX实施联合发布中华人民共和国住房和城乡建设部国家市场监督管理总局局部修订说明根据住房和城乡建设部关于印发2023年工程建设规范标准编制及相关工作计划的通知（建标函202342号）的要求，中核第四研究设计工程有限公司对核工业铀水冶厂尾矿库、尾渣库安全设计规范GB50520-2009进行了局部修订。本次局部修订的主要技术内容：（1）第二章术语补充尾矿坝、尾渣坝、初期坝、浸润线、临界浸润线、控制浸润线、防洪宽度等术语。（2）第三章一般规定补充尾矿库、尾渣库分期建设使用年限、要求；删除尾矿库降低等别方面的内容，修改三、四等尾渣库库容要求；增加尾矿库、尾渣库构筑物级别。（3）第四章尾矿库、尾渣库选址标题改为尾矿库、尾渣库选址与防渗，修改尾矿库、尾渣库辐射防护距离的要求；补充尾矿库、尾渣库建在有开采价值矿床上的安全要求；补充尾矿库、尾渣库防渗设计内容，明确尾矿库、尾渣库防渗层结构型式、厚度、防渗材料及基土防渗性能的相关要求。（4）第五章尾矿坝、尾渣坝设计增加全部采用当地土石料或废石筑坝的条件说明；补充上游法尾渣堆坝最小安全超高与最小防洪宽度限值要求，尾渣坝分层压实厚度及压实度具体要求；补充尾矿库渗流与控制分析内容，即尾矿库排渗系统的结构型式和要求、坝体浸润线埋深的控制限值等；尾矿坝安全稳定计算与分析方面，补充尾矿库地震动力稳定计算内容及安全要求；尾矿库、尾渣库坝面排水及护坡方面，明确尾矿坝、尾渣坝外坡比，细化马道及护坡形式；补充尾矿库、尾渣库安全在线监测及渗漏监测和地下水监测的内容及要求。（5）第六章尾矿库、尾渣库防洪补充尾矿库、尾渣库排洪构筑物结构型式确定，结构计算和封堵要求。（6）第八章尾矿库、尾渣库退役补充尾矿库、尾渣库退役与关闭后的长期稳定性和尾矿库、尾渣库渗漏补救措施的要求,明确退役尾矿库、尾渣库多层覆盖体系结构设计，及退役治理后长期监护的安全要求。（7）第九章辐射监测补充退役治理后尾矿库、尾渣库长期监测的安全要求。本次局部修订共涉及79个条文，分别为：修改2.0.1条、2.0.2条、2.0.5条、2.0.6条、2.0.7条、3.0.1条、3.0.2条、3.0.3条、3.0.5条、4.1.1条、4.1.3条、4.2.1条、5.1.2条、5.1.3条、5.1.7条、5.1.8条、5.1.9条、5.1.10条、5.1.11条、5.1.12条、5.1.13条、5.1.14条、5.2.4条、5.2.6条、6.1.1条、6.1.3条、6.1.4条、6.1.5条、6.2.1条、6.2.3条、6.2.4条、7.1.1条、8.1.1条、8.1.4条、8.1.5条、8.1.7条、8.1.8条、8.2.5条、8.2.6条、8.2.7条、9.0.3条、9.0.6条、9.0.7条；新增2.0.2A条、2.0.2B条、2.0.2C条、2.0.4A条、2.0.4B条、2.0.4C条、2.0.IOA条、3.0.1A条、3.0.1B条、3.0.1C条、3.0.3A条、4.1.3A条、4.3.1条、4.3.2条、4.3.3条、4.3.4条、4.3.5条、4.3.6条、4.3.7条、4.3.8条、4.4.1条、4.4.2条、5.1.3A条、5.1.13A条、5.2.2A条、5.2.2B条、5.2.4A条、5.2.7条、6.1.5A条、6.1.5B条、6.2.4A条、6.2.4B条、6.2.4C条、8.1.9条、8.2.8条、9.0.4A条。本规范中，方框部分为删除内容，下划线部分为增加内容。本次局部修订主编单位：中核第四研究设计工程有限公司参编单位：中国核工业勘察设计协会本规范主要起草人员：李哲辉、李玉雷、郭大平、胡良才本规范主要审查人员：附件核工业铀水冶厂尾矿库、尾渣库安全设计规范GB50520-2009局部修订条文对照表（方框部分为删除内容，下划线部分为增加内容）现行规范条文修订征求意见稿2术语2术语2.0.1尾矿库tailingspond贮存水冶厂尾矿浆中矿砂和矿泥的专用设施，由堤坝围截而成，库内设有排水（洪）构筑物以排除库内的尾矿澄清水和雨水。2.0.1尾矿库tailingspond贮存水冶厂尾矿浆中矿砂和矿泥的专用设施由堤坝围截而成，库内I设有排水（洪）构筑物以排除库内的尾矿澄清水和雨水。2.0.2尾渣库drytailingspond堆放及贮存水冶厂排出的干尾矿、渣的专用场所，由堤坝拦截山沟（谷）而成，设有排泄暴雨洪水的防洪设施。2.0.2尾渣库drytailingspond堆放及I贮存水冶厂排出的干尾矿、堆浸尾渣的专用设施I场所由堤坝I拦截山沟（谷）而成，设有排泄暴雨洪水的防洪设施。2.0.2A尾矿坝tailingsdam拦挡尾矿和水的尾矿库外围构筑物。202B尾渣坝daytailingsdam拦挡干尾矿、尾渣和水的尾渣库外围构筑物。2.0.2C初期坝Starterdam用土、石材料等筑成的，作为尾矿堆积坝、尾渣堆积坝的排渗或支撑体的坝。2.0.4A浸润线PhreatiClirle坝体中渗流水的自由表面的位置，在横剖面上为一条曲线。2.0.4B临界浸润线CritiCaIPOSit100OfthePhreatiCIine指坝体抗滑稳定安全系数能满足本规范最低要求时的坝体浸润线。2.0.4C控制浸润线CoOtrOledPOSit100OfthePhreatiCIine既满足临界浸润线要求，又满足尾矿堆积坝下游坡最小埋深浸润线要求的坝体最高浸润线。2.0.5沉积滩depositedbeach水力冲积尾矿形成的沉积体表层，常指露出水面部分。2.0.5沉积滩depositedbeach水力冲积尾矿形成的沉积体表层，I常指露出水面部分。I按库内集水区水面划分为水上和水下两部分。2.0.6滩顶beachcrest沉积滩面与堆积坝外坡的交线，为沉积滩的最高点。2.0.6滩顶beachcrest沉积、堆积滩面与堆积坝体外坡面的交线。，为沉积滩的最高点。2.0.7滩长beachlength滩顶至库内水边线的水平距离。2.0.7干滩长度beachlgngdjwidth滩顶至库内水边线的水平距离。2.0.10A防洪宽度floodCootroldamwidth尾渣库洪水运行条件下库内水边线至库内水面与坝体外坡面交线的水平距离。3一般规定3一般规定3.0.1尾矿库、尾渣库设计必须确保安全与稳定，并进行安全分析。3.0.1尾矿库、尾渣库设计必须确保安全与稳定，并按照相关规定进行安全分析、安全评价。3.0.1A尾矿库、尾渣库的使用年限应与水冶厂的生产年限相适应，宜选建一个尾矿库、尾渣库满足水冶厂的需要，并应留有适当余地。3.0.1B尾矿库、尾渣库需要分期建设时，每期尾矿库、尾渣库的使用年限不应小于5a。3.0.1C尾矿、尾渣设施设计应具有相应的水冶工艺资料，气象及水文资料，地形测量、工程地质及水文地质勘察资料。3.0.2尾矿库的等别应根据尾矿库的有效库容和尾矿库失事后对下游的危害程度确定。当尾矿库有效库容大于或等于1000万m3时，应按二等尾矿库设计；3.0.2尾矿库的等别应根据尾矿库的有效库容和尾矿库失事后对下游的危害程度确定。当尾矿库有效库容大于或等于1000万m3时，应按二等尾矿库设计；小小于100O万m3时应按三等尾矿库设计。当尾矿库失事后可能危及下游重要城镇、工矿区、铁路干线或其他具有重要政治经济意义的设施时，应提高一等；当尾矿库经安全分析后，确认失事后对下游影响较小时，可降低一等，但均应经审管部门批准。于1000万m3时应按三等尾矿库设计。当尾矿库失事后可能危及下游重要城镇、工矿区、铁路干线或其他具有重要政治经济意义的设施时，固亘提高一等但；当尾矿库经安全分析后，确认失事后对下游影响较小时，可降低一等i应经审管部门批准。3.0.3尾渣库的等别应根据尾渣库的有效库容确定。当尾渣库的有效库容大于或等于1000万m3时，应按三等尾渣库设计；小于1000万m3时应按四等尾渣库设计。3.0.3尾渣库的等别应根据尾渣库的有效库容确定。当尾渣库的有效库容大于或等于过2万n?时，应按三等尾渣库设计；小于幽如万n?时应按四等尾渣库设计。3.0.3A尾矿库、尾渣库构筑物的级别应根据尾矿库、尾渣库的等别按表3.0.3A确定。表3.0.3A尾矿库、尾渣库构筑物级别尾矿库、尾渣库等别构筑物级别主要构筑物次要构筑物临时构筑物二134二234圭355四455注：主要构筑物指尾矿坝、尾渣坝、库内排水构筑物；次要构筑物指库外排水构筑物；临时构筑物指尾矿库、尾渣库施工期临时使用的构筑物。14级构筑物设计应按照本规范相关规定执行；5级构筑物设计应按照相关水库工程有关规定执行。3.0.5尾矿坝、尾渣坝设计条件应按下列要求分类：1尾矿坝设计条件应符合下列要求：1）正常工作条件应为尾矿库水位处于正常工作水位和设计洪水位之间的各种水位的稳定渗流期；2）非常工作条件I应为施工期（水中填土坝、水坠坝等）；尾矿库校核洪水位有可能形成稳定渗流的情况；3）非常工作条件11应为正常工作条件遭遇地震。3.0.5尾矿坝、尾渣坝设计今1尾矿坝设计条件应符D正常工作条件应为尾的各种水位的稳定渗流期；2）非常工作条件I应为核洪水位有可能形成稳定渗近3）非常工作条件11应为W件应按下列要求分类：合下列要求：矿库水位处于正常工作水位和设计洪施工期（水中填土坝、水坠坝等）；用的情况；正常工作条件遭遇地震。水位之间尾矿库校4尾矿库、尾渣库选址4尾矿库、尾渣库选址及防渗4.1尾矿库选址4.1尾矿库选址4.1.1尾矿库选址应避开居民区和饮用水源，尾矿库与居民区、饮用水源和铀矿进风井之间的距离应不小于表4.1.1的要求。当有山体相隔或采取一定防护措施后，距离可适当减小，但必须经过有关审管部门批准。尾矿库应按当地最小频率风向合理布置在工业企业和居民区上风侧以及附近水库和集中取水点的下游。表4.1.1尾矿库与饮用水源、居民区和铀矿进风井之间的距离（m）4.1.1尾矿库选址应避开居民区和饮用水源，尾矿库与居民区、饮用水源和I铀矿进风井之间的距离应不小于表4.1.1的要求。当有山体相隔或采取一定防护措施后，距离可适当减小，但必须经过有关审管部门批准。尾矿库应按当地最小频率风向合理布置在工业企业和居民区上风侧以及附近水库和集中取水点的下游|。表4.11尾矿库与饮用水源、居民区和铀矿进风井之间的距离（m）类型饮用水源居民区铀矿进风井类型饮用水源居民区铀矿进风井尾矿库800800300尾矿库800800300尾矿库应布置在附近水库和取水点的下游，并宜按当地常年最小频率的风向布置在主要居民区和企业的上风侧，与居民区的辐射防护距离应通过环境影响评价确定，但最小间隔距离不应小于300m。4.1.3尾矿库选址应避开强
