工艺流程图设计要点及绘图知识.docx

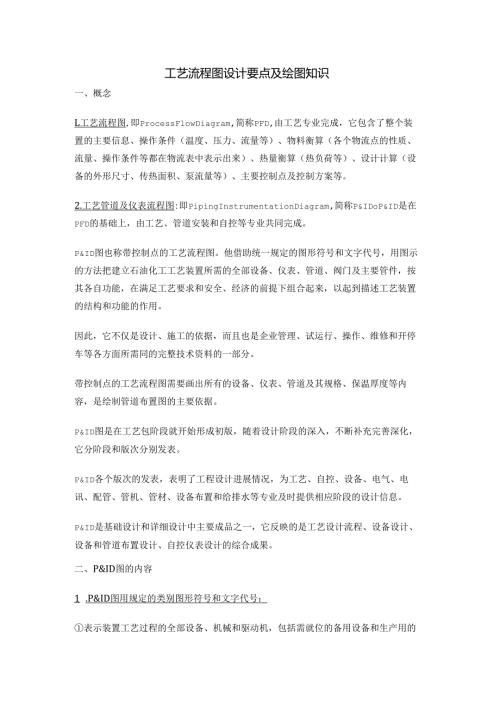

工艺流程图设计要点及绘图知识一、概念L工艺流程图,即ProcessFlowDiagram,简称PFD,由工艺专业完成，它包含了整个装置的主要信息、操作条件（温度、压力、流量等）、物料衡算（各个物流点的性质、流量、操作条件等都在物流表中表示出来）、热量衡算（热负荷等）、设计计算（设备的外形尺寸、传热面积、泵流量等）、主要控制点及控制方案等。2.工艺管道及仪表流程图:即PipingInstrumentationDiagram,简称P&IDoP&ID是在PFD的基础上，由工艺、管道安装和自控等专业共同完成。P&ID图也称带控制点的工艺流程图。他借助统一规定的图形符号和文字代号，用图示的方法把建立石油化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件，按其各自功能，在满足工艺要求和安全、经济的前提下组合起来，以起到描述工艺装置的结构和功能的作用。因此，它不仅是设计、施工的依据，而且也是企业管理、试运行、操作、维修和开停车等各方面所需同的完整技术资料的一部分。带控制点的工艺流程图需要画出所有的设备、仪表、管道及其规格、保温厚度等内容，是绘制管道布置图的主要依据。P&ID图是在工艺包阶段就开始形成初版，随着设计阶段的深入，不断补充完善深化，它分阶段和版次分别发表。P&ID各个版次的发表，表明了工程设计进展情况，为工艺、自控、设备、电气、电讯、配管、管机、管材、设备布置和给排水等专业及时提供相应阶段的设计信息。P&ID是基础设计和详细设计中主要成品之一，它反映的是工艺设计流程、设备设计、设备和管道布置设计、自控仪表设计的综合成果。二、P&ID图的内容1 .P&ID图用规定的类别图形符号和文字代号：表示装置工艺过程的全部设备、机械和驱动机，包括需就位的备用设备和生产用的移动式设备，并进行编号和标注。详细表示所需的全部管道、阀门、主要管件（包括临时管道、阀门和管件）、公用工程站和隔热等，并进行编号和标注。表示全部检测、指示、控制功能仪表，包括一次性仪表和传感器，并进行编号和标注。表示全部工艺分析取样点，并进行编号和标注。安全生产、试车、开停车和事故处理在图上需要说明的事项，包括工艺系统对自控、管道等有关专业的设计要求和关键设计尺寸。2 .通过工艺管道及仪表流程图可以了解：设备的数量、名称和位号。主要物料的工艺流程。其他物料的工艺流程。通过对阀门及控制点分析，了解生产过程的控制情况。三、P&ID设计4大要素工艺流程图（P&ID）上包括了工艺所要表现的所有要素。接下来，给大家详细介绍P&ID图中最重要的四大要素：设备、管道流程线、阀门、仪表。L设备用规定的类别图形符号和文字代号表示装置工艺过程的全部设备、机械和驱动机。根据流程自左至右用细实线表示出设备的简略外形和内部特征（例如塔的填充物和塔板、容器的搅拌器和加热管等），设备的外形应按一定的比例绘制。对于表中未列出的设备和机器图例，可按实际外形简化绘制，但在同一流程图中，同类设备的外形应一致。常用设备图例阻火器装卸装卸卧式分离倦'MLPG汽化器卧式斜板出油器清管恭收发筒离心泵或漩涡泵磅秤（地秤）切泵（立式泵）立式污油泵齿轮泵（螺杆泵）浸没泵h<t手摆泵水环式真空泵电动往夏式压缩机电动离心式压缩机燃气轮机拖动离心式压缩机管式加热炉卧式握带加热耀旅风分离器立式分离器浮头式换热密放空立百火矩带流量变送密的涡轮、潴涡式流量让节流孔板2,管道流程线用规定的图形符号和文字代号详细表示所需的全部管道、阀门、主要管件（包括临时管道、阀门和管件）、公用工程站和隔热等。流程图中的管道流程线均用粗实线表示；对于辅助管道、公用系统管道只绘出与设备（或主流程管道）连接的一小段。对于带仪表控制点的管道流程图，应画出所有管道，即各种物料的流程线，并在管道线上标注物料代号及辅助管道或公用系统管道所在流程图的图号。对于各流程图间相衔接的管道，应在始（或末）端注明其连续图的图号及所来（或去）的设备位号或管道号。管道流程上除应绘制流向箭头及用文字标明来源或去向外，还应对每条管道进行标注。施工流程图上的管道应标注三个部分，即管道号、管径和管道等级（见有关标准）。管线图例主要工艺路线辅助管线埋地管线夹套管线保温管线伴热管线电伴热管线软管保护套管II重迭管线上Y，上交叉管线一；1-下I中“3 .阀门管道上的阀门应用细实线按标准所规定的符号在相应处画出，并标注其规格代号。常用阀门图例IH*lU)lMtlll9Ull4l>l*名称图形符号19IfltBtt)*«1111ItWftft说明角阀国常温用-冷角阀低温用截止阀X常温用J球阀X常9温用闸阀*L_常温用蝶阀I常温用止回阀X流向由空白三角至J节流阀三通阀即针形阀-常温用四通阀常温用安全阀疏水阀封气筒反装截止阀Xl弹簧式安全阀L.SU实际制图时可不必画出箭头冷箱少量气体吞吐安全用再生管道上常温用阀反装冷角阀rI名称图形符号说明IM6*.*6»J<y.*>*4HMkMM,-.*-J<»»fNM>/>¼<9T保位作用气膜头断气时阀保持原动阀肉开度*»*.S'.ltr<T*i»»TVJ?,1TTIZTTZlIT»«t«KBlSFiFlbfkt*4l'ii'vM"IMVMWMWHWVWBWl9"Y"VT,rlWlWWWBBWRWMBflnHlft.防止全关气®动阀决防止全开气（g膜头断气时阀不全关动阀气动调节阀膜头断气时阀不全开基本型式气开式气动调节阀膜头充气阀打开气闭式气动调节阀罂膜头充气阀关闭气动蝶阀1基本型式气开式气动蝶阀膜头充气阀打开气闭式气动(P)X膜头充气阀关闭蝶阀由气动三通调气动三通调节阀节阀带手轮及定位器气动调节阀合流式4：分流式I,*-.62I9基本型式。其他型式可由阀门图形加上H”构成基本型式。其他型式可由阀门图形加上H”构成带手轮及定位器气动调节阀气动三通切断阀基本型式。其他型式可由阀门图形加上H”构成膜头充气12通膜头断气2-3通电动调节阀电动阀黑电动闸阀指带磁攵大器执行机构的电动调节阀以普通单相或在三相电动头（马达）驱动以普通单相或在三相电动头（马七）驱信电动蝶阀凿以普通单相或在三相电动头（马达）驱动二位二通电磁阀二位三通电磁阀二位五通电磁阀有电12通无电23通P气源A、B出气s、R一排乞4.仪表控制在工艺管道及仪表流程图中仪表控制点以细实线在相应的管道上用符号画出。符号包括图形符号和字母代号，它们组合起来表示工业仪表所处理的被测变量和功能，或表示仪表、设备、元件、管线的名称。图形符号仪表（包括检测、显示、控制等仪表）的图形符号是一个细实线圆圈，直径约10mm。需要时允许圆圈断开。必要时，检测仪表或元件也可以用象形或图形符号表示。序号安装形式现场女装控制第安装现场尚装1单台常规仪表O2DCSBS3计算机功能O4可编程亚辑控制H字母代号表示被测变量和仪表功能的字母代号。字首位字母后帮孕母母被测变量修饰词读出功能输出功能修饰闻A分析报瞥C电导率控制D密度坦E电压检测元件F流坦比率G毒性气体成可.燃件气体视镜、观察H手动iI电流指示IILL物位灯低P压力、真空Q数用枳算、JK计R核棉射记业S速度、频率安全开美、联怅G阴性气体或可燃性气体视情、观察T湍度传送JL被测变量及仪表功能字母组合示例控制器：FRC流量记录调节；FIC流量指示调节读出仪表：FR流量记录；FI流量指示开关和报警装置：FSH流量高报警FSL流量低报警FSHL流量高低组合投瞥变送器：FRT流鼠记录变送；Fn流量指示变送；FT流量变送检测元件:FE流量检测测试点：FP流量测试点最终执行元件:FV流量执行元件仪表位号在检测控制系统中，构成一个回路的每个仪表（或元件）都应有自己的仪表位号。仪表位号由字母与阿位伯数字组成。第一位字母表示被测变量，后继字母表示表的功能。一般用三位或四位数字表示装置号和仪表序号。PIC207第一位字母表示被测变量（P表示波测变量为压力）.后续字母表示仪表的功能（【表示具仃指示功能，C表示具行控制功能）压力指示军制PIC-207第2工段仪表序号
