制冷空调设备 安全技术规范（报批稿）报批稿.docx

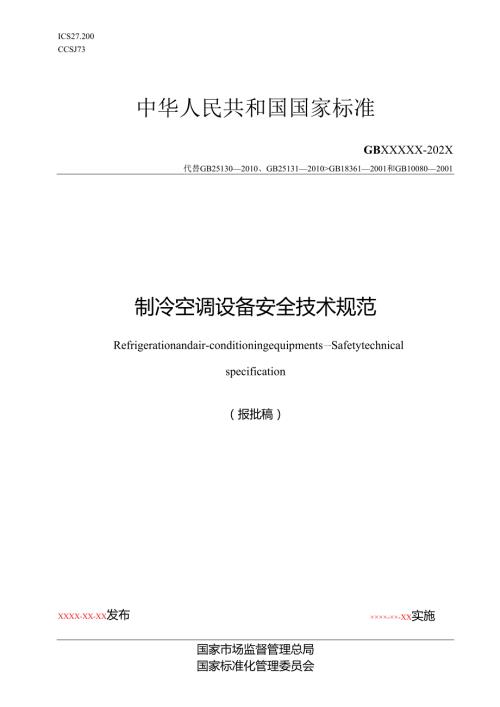

ICS27.200CCSJ73中华人民共和国国家标准GBXXXXX-202X代替GB251302010、GB251312010>GB183612001和GB100802001制冷空调设备安全技术规范Refrigerationandair-conditioningequipments一Safetytechnicalspecification（报批稿）××××-××-XX实施XXXX-XX-XX发布国家市场监督管理总局国家标准化管理委员会目录前言III引言V1 范围12 规范性引用文件13 术语和定义24 通则24.1 概述24.2 通用要求25 材料25.1 通用要求25.2 各部件及管路材料36 设计36.1 通则36.2 压力要求46.3 管路和配件46.4 关闭装置66.5 保护装置66.6 限压用安全开关装置86.7 安全泄压装置86.8 指示和测量仪器（监视）96.9 电气设备96.10 对热表面的防护136.11 运动部件的防护146.12 运输过程的放置条件146.13 火灾和爆炸事故的防护146.14 通风罩146.15 吸收式制冷机组燃烧设备156.16 其它预警或急停装置156.17 制冷剂安全截止阀156.18 安全警报器156.19 制冷剂探测仪166.20 设备材料及设计过程标记和文件177 制造、检验与验收187.1 概述187.2 部件试验187.3 投入使用前部件或整机设备试验197.4 设备装配过程标记和文件228 安装、操作和维护238.1 安装场所及充注量238.2 机房288.3 安装、操作指导手册318.4 警示和检查328.5 设备运行、维护、检修与回收32附录A（资料性）制冷空调设备的潜在危害34附录B（规范性）使用氨作为制冷剂的制冷空调设备的附加要求36附录C（规范性）制冷空调设备传热流体的具体要求38附录D（规范性）使用A2L和B2L制冷剂的制冷空调设备性能试验室的一般性要求39表1绝缘电阻计额定电压10表2保护接地电路连续性的检验10表3外部保护铜导线的最小截面积10表4以毒性规定制冷系统制冷剂充注量的限值（HI、IV类安装场所情形）10表5以可燃性规定制冷系统制冷剂充注量的限值（III、IV类安装场所情形）10-X-刖本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB251302010单元式空气调节机安全要求、GB251312010蒸气压缩循环冷水（热泵）机组安全要求、GB100802001空调用通风机安全要求、GB183612001漠化锂吸收式冷（温）水机组安全要求。本文件与其代替文件相比，主要技术内容变化如下：a）对强制性要求进行了统一归纳；b）基于制冷空调设备全生命周期安全技术要求，标准结构上进行了重新编排调整。8.6 更改了术语和定义（见第3章）；8.7 增加了“通则”一章（见第4章）；e）增加了“材料通用要求”（见5.1）；f）更改了“金属及合金”内容（见521）；g）更改了设计通则的内容，增加了"f）管路及部件的热应力”“i）设备中泵、压缩机、风机等动设备由于自身振动引起的荷载”“制冷剂的设计应能防止制冷剂回路内的内部腐蚀或其他化学影响”（见6.1）；h） 更改了设计压力的要求，增加了"h）多腔压力容器应考虑相邻腔室压力的影响”“在制冷空调设备中运行的风机箱体在合理偏差内（设计静压+10%或50Pa取大值）应有足够强度和刚度”（见6.2）；i） 增加了“制冷剂泄漏监测系统”内容（见6.8.2）；j） 更改了“蒸气压缩循环制冷空调设备含2L类可燃性制冷剂的机房电气设备”安全要求内容（见6.9.1.3）；k）增加了“电气设备”安全要求内容，包括防触电保护、泄漏电流（绝缘电阻）和电气强度、接地装置、内部布线、电源连接和外部软线、外部导线用接线端子、电气间隙和爬电距离、电磁兼容性、耐潮湿、电气元件、输入功率和电流、瞬态过电压、变压器和相关电路的过载保护、非正常工作、工作温度下的泄漏电流（绝缘电阻）和电气强度（JaL6.9.2-6.9.16）；1）更改了“对热表面的防护”设计要求（见6.10）；m）更改了“火灾和爆炸事故的防护”设计要求（见6.13）；n）更改了“制冷剂安全截止阀”设计要求（见6.17）；0）更改了“安全警报器”设计要求（见6.18）；p）更改了“最大允许压力的标注”要求（见6.20.4）；q）更改了“耐压试验”、“密封性试验”内容（见732和7.3.3）；r） 增加了“可燃制冷剂制冷空调设备配套手册要求”内容（见744）；s） 更改了“制冷空调设备充注量限值的要求”的规定（见8.1.1.2）；t）更改了“制冷空调设备的安装场所”及其附加规定内容（见8.1.4.2和8.1.7）；u）更改了“机房”的内容（见8.2.138.2.15）；v）增加了“安装、操作指导手册”的规定（见8.3和8.6）；w）增加了对废弃制冷空调设备进行处置的相关要求（见853）；X）更改了“制冷空调设备的潜在危害”（见附录A）；y）增加了“使用氨作为制冷剂的蒸气压缩循环制冷空调设备的其它附加要求”（见附录B.5）；z）增加了“使用A2L和B2L制冷剂的制冷空调设备性能试验室一般性要求”（见附录D）o请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国工业和信息化部提出并归口。本文件及其所代替文件的历次版本发布情况为：GB100801988>GB100802001；GB183612001；GB251302010；GB251312010»本文件所涉及的安全，是制冷空调设备设计、制造、检验与验收、安装、操作和维护等过程中，在考虑制造商使用说明的情况下，对极端温度与压力、制冷剂泄漏、机械、电气等危险控制在公认水平的状态。本文件旨在通过对制冷空调设备生命周期各环节的安全进行规范，最大限度地保护使用者和相关人员的生命和财产安全。在制定过程中，考虑了我国国情、消费品行业现状，以及未来发展趋势等因素，本文件中所规定的制冷空调设备的要求，是为了保护相关人身以及财产安全所遵循的最基本要求。本文件还对使用中可能预计到的非正常情况进行了相关规定。制冷空调设备安全技术规范1 范围本文件规定了制冷空调设备的通用安全要求及材料、设计、制造、检验、安装、使用、维护等生命周期各个环节的安全技术要求。本文件适用于创造人类舒适性环境、特定人工环境、工艺流程条件及特定冷热需求的温度、湿度、流量、空气品质控制与调节的制冷系统及热泵、装置和部件。2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T151热交换器GB/T1047管道元件公称尺寸的定义和选用GB/T3836.1爆炸性环境第1部分：设备通用要求GB/T3836.8爆炸性环境第8部分：由“n”型保护的设备GB3836.142014爆炸性环境第14部分：场所分类爆炸性气体环境GB/T42082017外壳防护等级（IP代码）GB4343.1家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射GB/T4706.12024家用和类似用途电器的安全第1部分：通用要求GB/T4706.13家用和类似用途电器的安全第13部分：制冷器具、冰淇淋机和制冰机的特殊要求GB/T4706.172024家用和类似用途电器的安全第17部分：电动机-压缩机的特殊要求GB/T4706.322024家用和类似用途电器的安全第32部分：热泵、空调器和除湿机的特殊要求GB/T4706.102家用和类似用途电器的安全第102部分：带嵌装或远置式制冷单元或电动机-压缩机的商用制冷器具和制冰机的特殊要求GB/T4942旋转电机整体结构的防护等级（IP代码）分级GB/T5013.4额定电压450/75OV及以下橡皮绝缘电缆第4部分：软线和软电缆GB/T5023.3额定电压450/75OV及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆GB/T5226.12019机械电气安全机械电气设备第1部分：通用技术条件GB/T7778制冷剂编号方法和安全性分类GB/T92372017制冷系统及热泵安全与环境要求GB/T14536.7电自动控制器第7部分：压力敏感电自动控制器的特殊要求，包括机械要求GB/T15706机械安全设计通则风险评估与风险减小GB/T16273.1设备用图形符号第1部分：通用符号GB/T16754机械安全急停功能设计原则GB/T16855.1机械安全控制系统安全相关部件第1部分：设计通则GB/T16895.1低压电气装置第1部分：基本原则、一般特性评估和定义GB/T16895.6低压电气装置第5-52部分：电气设备的选择和安装布线系统GB/T16935.1低压供电系统内设备的绝缘配合第1部分：原理、要求和试验GB17625.1电磁兼容限值第1部分：谐波电流发射限值（设备每相输入电流W16A）GB/T17791空调与制冷设备用铜及铜合金无缝管GB/T445562024制冷系统及热泵部件和接头的密封性评定GB50019工业建筑供暖通风与空气调节设计规范GB50736民用建筑供暖通风与空气调节设计规范JB/T7249制冷与空调设备术语NB/T47013.22015承压设备无损检测第2部分：射线检测NB/T47013.32023承压设备无损检测第3部分：超声检测TSG07特种设备生产和充装单位许可规则TSG21固定式压力容器安全技术监察规程ASHRAE15-2022制冷系统安全标准（SafetyStandardforrefrigeratiOnSyStemS）3 术语和定义GB/T9237、GB/T7778、GB/T4706.1、GB/T4706.32和JB/T7249界定的术语和定义适用于本文件。4 通则5 .1概述4.1.1制冷空调设备安全技术要求与应用场景直接相关，其影响安全的潜在危害见附录A。4.1.2使用空间、制冷系统及其安装场所的分类按GB/T9237的规定。4.1.3制冷剂的安全性分类按GB/T7778的规定。4. 2通用要求4.2. 1制冷空调设备及部件、管路使用材料的安全技术要求应符合本文件第5章的规定。4.2.2 制冷空调设备及部件、管路（及其连接）设计阶段的安全技术要求应符合本文件第6章的规定。4.2.3 制冷空调设备及部件制造、检验与验收阶段的安全技术要求应符合本文件第7章的规定。4.2.4 制冷空调设备及部件安装、操作和维护阶段的安全技术要求应符合本文件第8章的规定。4.2.5 使用氨制冷剂的制冷空调设备的安全技术要求，应符合本文件附录B的规定。4.2.6 制冷空调设备中使用传热流体的安全技术要求，应符合本文件附录C的规定。4.2.7 使用A2L和B2L制冷剂的制冷空调设备试验室的一般性安全技术要求，应符合本文件附录D的规定。5材料5.1通用要求5. 1.1制冷空调
