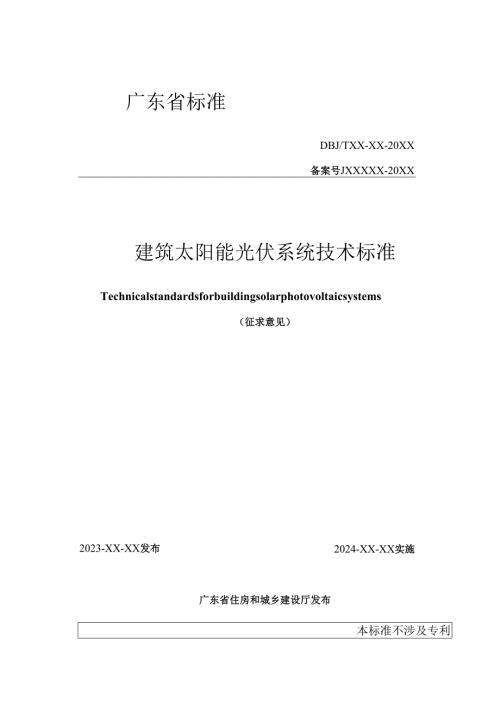

广东省标准DBJ/TXX-XX-20XX备案号JXXXXX-20XX建筑太阳能光伏系统技术标准Technicalstandardsforbuildingsolarphotovoltaicsystems（征求意见）2024-XX-XX实施2023-XX-XX发布广东省住房和城乡建设厅发布本标准不涉及专利1总则12术语23基本规定44设备和材料84.1 一般规定84.2 光伏组件84.3 材料104.4 逆变器134.5 储能系统154.6 酉己电柜165设计175.1 一般规定175.2 规划和建筑185.3 组件215.4 构造236结构设计276.1 一般规定276.2 设计参数276.3 荷载和作用286.4 光伏构件结构设计316.5 支撑结构设计316.6 连接结构设计327光伏发电系统设计337.1 一般规定337.2 光伏发电系统技术要求347.3 光伏发电系统电气设计347.4 光伏发电系统发电量估算367.5 防雷与接地378光伏发电系统接入388.1 一般规定388.2 系统运行398.3 智能运行398.4 安全及保护409给排水设计429.1 一般规定429.2 屋面排水429.3 光伏水密性4310工程施工4410.1 一般规定4410.2 土建工程4610.3 光伏组件安装4910.4 电气安装5010.5 系统调试5211环境保护与安全防护5611.1 一般规定5611.2环境保护、安全5612消防5712.1 一般规定5712.2 防火5712.3 消防设施5813验收5913.1 一般规定5913.2 验收要求5914运行与维护6214.1 一般规定6214.2 建筑运行管理与维护6314.3 光伏系统运行管理与维护64附录A广东地区太阳能资源69附录B光伏组件/方阵检查测试项目70附录C建筑光伏系统的故障处理表71本标准用词说明72引用标准名录73条文说明74Contents1 GeneralProvisions12 Terms23 BasicRequirements44 Equipmentandmaterials84.1 GeneralRequirements84.2 PhotovoltaicModules84.3 Materials104.4 Inverter134.5 EnergyStorageSystem154.6 PowerDistributionBox165 Design175.1 GeneralRequirements175.2 PlanningandArchitecture185.3 Module215.4 Structure236 StructuralDesign276.1 GeneralRequirements276.2 ParametersofDesign276.3 LoadandAction286.4 PV(,omponentsDesign)316.5 SupportingStructureDesign316.6 ConnectionStructureDesign327 Designofphotovoltaicpowersystems337.1 GeneralRequirements337.2 Technicalrequirements347.3 ElectricalDesign347.4 EstimationofPowerGeneration367.5 LightningProtectionandGrounding378 Connectionofphotovoltaicpowersystems388.1 GeneralRequirements388.2 Systemoperations398.3 Intelligentoperation398.4 SafetyandProtection409 WaterSupplyandDrainageDesign429.1 GeneralRequirements429.2 RoofDrainage429.3 PhotovoltaicWaterTightness4310 Construction4410.1 GeneralRequirements4410.2 CivilWorks4610.3 PhotovoltaicModuleInstallation4910.4 ElectricalInstallation5010.5 Systemcommissioning5211 EnvironmentalProtectionandSafetyProtection5611.1 GeneralRequirements5611.2 EnvironmentalProtectionandSafety5612 FireProtection5712.1 GeneralRequirements5712.2 FirePreventionandEvacuation5712.3 FireControlFacility5813 Acceptance5913.1 GeneralRequirements5913.2 Acceptancerequirements5914 OperationandMaintenance6214.1 GeneralRequirements6214.2 Buildingoperationmanagementandmaintenance6314.3 Photovoltaicsystemoperationmanagementandmaintenance64Appendix A PossibleTtalDailyRadiationExposure69Appendix B SolarEnergyResourcesinGuangdongRegion70AppendixCPhotovoltaicModule/ArrayInspectionandTestingItems72Explanationofwordinginthisspecification73Listofquotedstandards74Explanationofprovisions751总则1.0.1为规范太阳能光伏系统在工业与民用建筑中的推广应用，促进光伏系统与建筑的结合，规范太阳能光伏系统的设计、施工和验收，促进建筑领域绿色低碳发展，保证工程质量，做到安全可靠、技术先进、经济适用、环保美观，制定本标准。【条文说明】1.0.1为落实2030年前实现碳达峰,2060年前实现碳中和的目标,工业与民用建筑工程中利用太阳能光伏发电技术正在成为建筑节能的新趋势。广大工程技术人员,尤其是建筑工程设计人员,只有掌握了光伏系统的设计、安装、验收和运行维护等方面的工程技术要求,才能促进光伏系统在建筑中的应用并达到与建筑结合。光伏发电系统与建筑一体化应是将光伏发电系统与建筑有机结合,将太阳辐射能转为电能,替代常规能源向建筑物供电,既可降低常规能源消耗,又可降低相应的二氧化碳碳排放,是实现我国双碳目标的重要技术措施。巧妙地将光伏发电系统的各个部件有机融入到建筑之中,成为建筑物不可分割的一部分,需要从技术和美学两方面入手,使建筑设计与光伏发电技术有机结合在一起,统一设计、施工、验收和运维,保证工程质量。1.0.2本标准适用于广东省新建、扩建、改建建筑光伏系统的设计、安装施工、验收和运行维护；在既有建筑上增设及改造的建筑光伏系统也应按照本标准执行。1.0.3建筑光伏系统工程的设计、施工和验收除应符合本标准外，尚应符合现行国家有关标准的规定。【条文说明】1.0.3建筑太阳能光伏系统应用技术涉及到规划、建筑、结构等专业,各专业已有规程的内容除明确引用为本标准外,本标准不再重复。因此,设计时除了执行本标准外,尚应符合其他有关标准规范的相关规定,主要有:民用建筑设计通则GB50352、住宅建筑规范GB50368、通用用电设备配电设计规范GB50055、供配电系统设计规范GB50032、建筑电气装置GB16895.6、民用建筑电气设计标准GB51348.建筑电气与智能化通用规范GB55024、建筑节能与可再生能源利用通用规范GB55015等。2术语2.0.1建筑光伏系统buildingmountedphotovoltaic(PV)system安装在建筑物或构筑物上，利用太阳能电池的光伏效应将太阳辐射能直接转换成电能的发电系统。2.0.2光伏电池PVCeII将太阳辐射能直接转换成电能的一种器件。也称太阳电池(solarcell)o2.0.3光伏组件PVmodUIe具有封装及内部联结的、能单独提供直流电输出的、最小不可分割的太阳电池组合装置。又称太阳电池组件(SOlarCeIlmOdUle)。2.0.4晶体硅光伏组件crystallinesiliconPVmodule以单晶硅或多晶硅光伏电池为基本单元组合、封装的光伏组件称晶体硅光伏组件。【条文说明】2.0.4单晶硅光伏组件是用单晶硅太阳电池经过封装工艺加工而成的。多晶硅光伏组件主要由多晶硅太阳电池组成。2.0.5薄膜光伏组件thinfilmPVmodule以铜锢钱硒、碇化镉、碑化钱、钙钛矿等薄膜太阳电池组合、封装的光伏组件称薄膜光伏组件。2.0.6光伏发电系统PVPowersystem利用太阳能电池的光生伏特效应将太阳辐射能直接转换成电能的发电系统。2.0.7光伏方阵PVarray将若干个光伏组件在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。又称光伏阵列。【条文说明】2.0.7光伏方阵不包括基座、太阳跟踪器、温度控制器等类似的部件。如果一个方阵中有不同结构类型的组件或组件的连接方式不同,一般将结构和连接方式相同的部分方阵称为子方阵。2.0.8建筑附加光伏发电系统buildingattachedphotovoltaic(BAPV)光伏发电设备不作为建筑材料或构件在建筑上安装的形式。2.0.9建筑集成光伏发电系统buildingintegratedphotovoltaic(BIPV)光伏发电设备作为建筑材料或构件，在建筑上应用的形式也称光伏建筑一体化。2.0.10独立光伏发电系统stand-alonephotovoltaicsystem不与公共电网连接的光伏系统，也称离网光伏系统。系统一般由光伏组件、储能蓄电池、控制器和离网逆变器组成。2.0.11并网光伏发电系统grid-connectedPVsystem与公共电网连接的光伏系统。系统一般由光伏阵列、逆变器和电网接入设备组成，高压接入需有升压装置。2.0.12光伏构件PVcomponents经过模块化预制，具备光伏发电功能的建筑材料或构件，包括建材型光伏构件(如光伏瓦、光伏墙板、光伏砖等)和普通型光伏构件。2.0.13光伏组件倾角tiltangleofPVmodule光伏组件所在平面与水平面的夹角。2.0.
