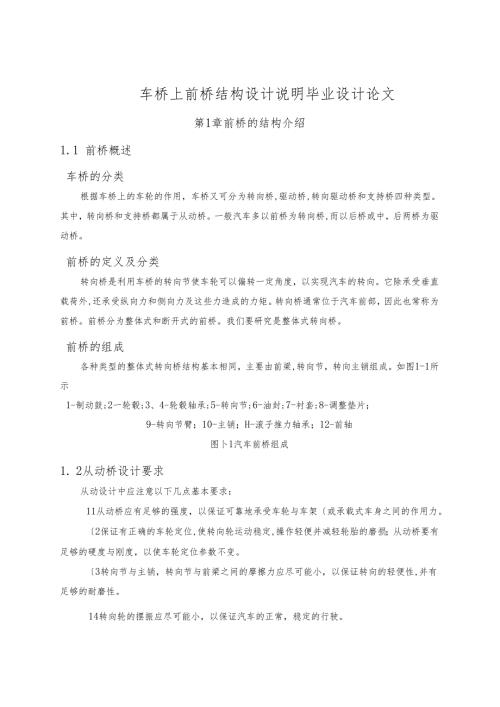

车桥上前桥结构设计说明毕业设计论文第1章前桥的结构介绍1.1 前桥概述车桥的分类根据车桥上的车轮的作用，车桥又可分为转向桥,驱动桥,转向驱动桥和支持桥四种类型。其中，转向桥和支持桥都属于从动桥。一般汽车多以前桥为转向桥,而以后桥或中，后两桥为驱动桥。前桥的定义及分类转向桥是利用车桥的转向节使车轮可以偏转一定角度，以实现汽车的转向。它除承受垂直载荷外,还承受纵向力和侧向力及这些力造成的力矩。转向桥通常位于汽车前部，因此也常称为前桥。前桥分为整体式和断开式的前桥。我们要研究是整体式转向桥。前桥的组成各种类型的整体式转向桥结构基本相同，主要由前梁,转向节，转向主销组成。如图1-1所示1-制动鼓;2一轮毂;3、4-轮毂轴承;5-转向节;6-油封;7-衬套;8-调整垫片；9-转向节臂；10-主销；H-滚子推力轴承；12-前轴图卜1汽车前桥组成1. 2从动桥设计要求从动设计中应注意以下几点基本要求：11从动桥应有足够的强度，以保证可靠地承受车轮与车架或承载式车身之间的作用力。2保证有正确的车轮定位,使转向轮运动稳定,操作轻便并减轻轮胎的磨损；从动桥要有足够的硬度与刚度，以使车轮定位参数不变。3转向节与主销，转向节与前梁之间的摩擦力应尽可能小，以保证转向的轻便性,并有足够的耐磨性。14转向轮的摆振应尽可能小，以保证汽车的正常，稳定的行驶。15从动桥的质量应尽可能小，以减小非簧上质量，提高汽车的行驶平顺性。第2章前桥的定位参数2.1 前桥定位参数包括哪些转向桥在保证汽车转向功能的同时，应使转向轮具有自动回正作用，以保证汽车稳定行驶。即当转向轮在遇外力作用发生偏转时,一旦作用的外力消失后,应能立即自动回到原来的直线行驶位置。这种自动回正作用是由转向轮的定位参数来保证的，也就是转向轮,主销和前轴之间的安装应具有一定的相对位置。转向轮的参数主要有主销后倾角，主销倾角，前轮外倾角和前轮前束。1 .主销后倾角设计转向桥时,使主销在汽车的纵向平面,其上部有向后的一个倾角九即主销轴线和地面垂直线在汽车纵向平面的夹角，如图2-1所示图2-1主销后倾角作用示意图主销后倾角/能形成回正的稳定力矩。现代汽车由于轮胎气压降低弹性增加，而引起稳定力矩增大。因此，7角可以减小到接近零,甚至为负值。2 .主销倾角在设计转向桥主销在汽车的横向平面，其上部向倾斜一个尸角即主销轴线与地面垂直在汽车横向平面的夹角称为主销倾角，如图2-2所示，主销倾角尸也有使车轮自动回正的作用，如图2-2所示。当转向轮在外力作用由中间位置偏转一个角度时,车轮的最低点将陷入路面以下。但实际上车轮下边缘不可能陷入路面以下，而是将转向轮连同整个汽车前部向上抬起一个适应的高度。这样,汽车本身的重力有使转向轮回到原来中间位置的效应。图2-2主销倾角作用示意图3 .车轮外倾角前轮外倾角也具有定位作用，是通过车轮中心的汽车横向平面与车轮平面的交线与地面垂线之间的夹角，如图2-2所示。为了使轮胎磨损均匀和减轻轮毂外轴承的负荷，安装车轮时应预先车轮有一定的外倾角，以防止车轮倾。同时车轮有了外倾角也可以与拱形路面相适应，一般为1°O4 .车轮前束车轮有了外倾角后,在滚动时类似于滚锥,从而导致两侧车轮向外滚开。由于转向横拉杆和车桥的约束使车轮不可能向外滚开，车轮将在地面上出现边滚边滑的现象,从而增加了轮胎的磨损。为了消除轮胎外倾带来的这种不良的后果,在安装车轮的时候，使汽车两个车轮的中心面不平行，两轮前边缘距离B小于后边边缘A,A-B之差称为前轮前束,如图所示，一般前束的值为0-12mm.如图2-3所示。零前束即车轮指向正前方,这时轮胎的磨损最小。太大的前束或后束将导致轮胎胎面花纹边缘羽状化的磨损。前束过大则磨损轮胎面外部花纹边缘，每排轮胎花纹部边缘被羽状化；后束过大则会出现相反的轮胎花纹磨损效果。当汽车为后轮驱动时，前轮通常具有前束，而当汽车为前轮驱动时，前轮则后束，这是为了在汽车行驶过程中补偿转向杆系和转向轮的变化。当汽车行驶时,前束或后束减小或消失,这是因为车轮在加速度的作用下要回位，同时转向杆系有轻微的弯曲。当一个转向机构的杆件长度不符合设计规或安装角度不正确，就会使车轮前束发生变化，或者转向时出现抖动，随着悬挂系统的压缩和拉伸，杆件的外端会上下运动。如果杆件的长度和角度不正确，它就会推拉转向臂,把车轮转向另一个方向，当汽车驶过一个突起或一个凹坑时，驾驶员会感觉到转向轮猛地转向另一边。图2-3车轮前束第3章前桥的设计3.1前桥的结构设计前桥的结构分析参考JY1061A型汽车总布置整车参数见表3-1表3T汽车参数表汽车总质量GaCN前轴轴载质量Gl(N汽车之心到前轴中心线的距离mm汽车质心至后轴中民线距离Ll(mm轴距Lmm汽车质心高度hg<mm>前钢板弹簧座中心距B“<mm>58359207272133117533081060780主销中心距B,<mm>前轮距Bl<mm>车轮滚动半径rr<mm>主销倾角B主销后倾角，前轮外倾角a前轮前束（mm141515844808°2.5°I02.1前梁的结构分析大量生产的前梁通常是中部凹下，断面呈工字型，如图3-1所示,模锻而成；批量小，为制造方便,采用焊接前梁，即两个拳形部分与一根无缝钢管焊接而成。前梁两端的两个拳部通过转向主销安装转向节，前轮通过滚动轴承安装在转向节的心轴上，前轮能在转向角的围围绕主销转动，制动鼓装在轮毂上,可随车轮一同旋转,制动器地板用螺栓固定在转向节上。前梁上还有安装钢板弹簧的钢板弹簧座,转向节上安装有转向梯形臂和转向节臂。图3-1前梁工字型断面虚线为当量断面前梁的材料国一般采用45号钢需要进行质处理。.2转向节的结构分析转向节包括埃利奥特曼式，反埃利奥特曼式，蒙式，马蒙式。其中转向节一般采用埃利奥特曼式，即转向节制成叉形,用主销联结在车桥上,推力轴承安装在前轴拳部下方,主销与转向节主销孔间装有衬套。其他三个很少在汽车上应用。如图所示图3-2埃利奥特曼式转向节3.1.1.3主销的结构分析图3-3为几种常见的主销结构形式。其中a号主销圆柱实心主销比较常用，故采用这种形式的主销。图3-3主销的结构形式.4转向节推力轴承的结构分析转向节推力轴承承受作用在汽车前桥上的重力，一般包括推力球轴承，推力圆锥滚子轴承，圆锥滚子轴承等形式，也可以采用青铜止推垫片，在这里选取圆锥滚子轴承,如图所示图3-4圆锥滚子轴承车轮定位.1主销后倾角/主销后倾角的作用是为了保持汽车直线行驶时的稳定性，并且当汽车转向后使前轮具有自动回正作用。后倾角/通常在3。以。由于子午线轮胎拖距比较大,则需选用较大的后倾角，故选取7为2.5。.2主销倾角/主销倾的作用也是为了保证汽车直线行驶时的稳定性，并使转向轻便。主销倾使主销轴线与路面的交点至车轮中心平面的距离即主销偏移距离减小，从而可减少转向时施加在转向盘的力，是转向器便,也可减少转向轮传到转向盘的冲击力。一般主销倾角/二5。-8。，主销偏移距为30-4Omm.,但是有的时候偏移距出现负值，其目的是为了减少左右制动力不等而导致汽车制动时跑偏。轻型货车其转向力不是主要矛盾，因而可以选用较大的后倾角提高其自动回正作用，故取8。.3车轮外倾角一般车轮外倾角=05°-1.5oo由于外倾角的存在使轮胎接地点向缩，减小了主销偏移距,从而改善了制动时的方向稳定性及转向轻便性。故取1。.4前束前束的作用是为了消除汽车在行驶中因车轮外倾而使车轮前端向外开的不利影响，因此，在车轮安装时,使左右车轮的中心平面不平行。前束B-A一般取3-5mm,但是考虑到转向梯形中的弹性与间隙，故去2mm。3. 2前桥设计计算从动桥主要零件尺寸确定转向从动桥前梁一般采用工字形断面，可保证其质量，但是在垂直平面刚度大，强度高。为了避免跳动过程中与发动机发生碰撞,前梁中部要向下弯曲，但是中部最低处距地面高度不可太小，以免影响汽车通过性，一般轻型货车不小于160mm,这里我们取180mmo前梁的材料选取45号钢，并经过调质处理，硬度为HB241-285o前梁工字形断面尺寸的推荐值,见图3-5,图中虚线会出的是其当量断面。该断面的弯曲截面系数为：M=20(3-1WZ=5.5/<3-2>式中：Q工字形断面中部尺寸，mm；WP垂直弯曲截面系数，mm3；Wh水平弯曲截面系数，mm3；设计中取a=20mm,代入式子3-13-2中得：在设计中为了预选在板簧座处的弯曲截面系数,可采用经验公式计算:式中：m作用在前梁上的质量，依；/车轮中线至板簧座中心线的距离，cm；将数代入式子13-3中得：前梁拳部的高度约等于工字形断面的高度。约为72mm。转向主销的直径可取为拳部高度的0.35-0.45倍。即D主销二72X0.45=32mm,主销的长度按直径的6倍设计,L主销二6xD主销二6x32=192mm。主销上下滑动轴套即嵌入转向节上下孔中的衬套的长度则取为主销直径的1.25-1.50倍，即L衬套二L25×32=48mmo主销材料主要选用Cr钢制造，经过处理后，使其渗碳层深1.0-1.5mm,硬度HRC56-62o前桥的强度计算汽车前梁的强度计算是以施加在前梁的静载荷为基础的，并考虑到汽车在行驶时受到来至路面的冲击对前梁带来的附加垂直载荷动载荷,制动时转移到前梁的载荷,以及汽车转弯时在离心力的作用下造成的汽车侧滑而产生的载荷等因素。因而，对前梁的弯曲和扭转强度都要进行计算。1)垂直载荷工况下的应力计算垂直载荷工况下的前梁弯矩分布,如图3-6所图3-6垂直载荷工况下前梁的弯矩分布此时作用在前梁上的最大静弯矩为：(3-4GfS(Bb)Mbs=22式中：Mbs静载荷作用下的最大弯矩，Nw;Gfs前梁上的静载荷，N；B前轮轮距，m；b前梁两板簧座之间的距离，m；将数值代入式13-4中得：在静载荷的作用下，前梁的最大弯曲应力6发生在两板簧座之间，其值为：s=皿(3-5Wv式中：WP前梁的垂直弯曲截面系数，4将数值代入式13-5中得：汽车行驶过程中，前梁还受到来至地面的冲击力，因此在进行前梁的强度计算时还要考虑一个动载系数。前梁的动载系数随汽车底盘和轮胎的刚度不同而异。考虑了前梁动载荷后的最大应力：b=kabs=kd3-6质式中：kd动载荷系数,对货车取2.5。将数值代入式13-6中得：2)制动工况下前梁的应力计算前梁制动时，由于载荷向前桥转移，前梁所受的垂直载荷会增加，另外在制动时,前梁还要承受转矩和水平弯矩的作用。制动时,车轮在路面滑行时汽车受力情况如图3-7所示,图3-7制动时汽车受力简图此时前梁所受的载荷为:G,=L2+hgGe3-7L式中：L轴距，m；Li汽车质心至后轴的距离，m；hg汽车质心至地面的高度，m；路面的附着系数。一般取0=0.6-0.8；Ge汽车总重，No将数值代入式13-7中得：作用在车轮上的制动力为：图3-8转向从动桥在制动和侧滑工况下的受力简图左边为制动时的弯矩图与扭矩图，右边为侧滑时弯矩图由于制动力和载荷力对前梁引起的垂直弯矩和水平弯矩在两弹簧座之间达到最大值,分别是：B-CMv=Gfh=Gf(3-8B-SMh=Pth=Gf,h=Gfy-3-9式中：B前轮轮距,
