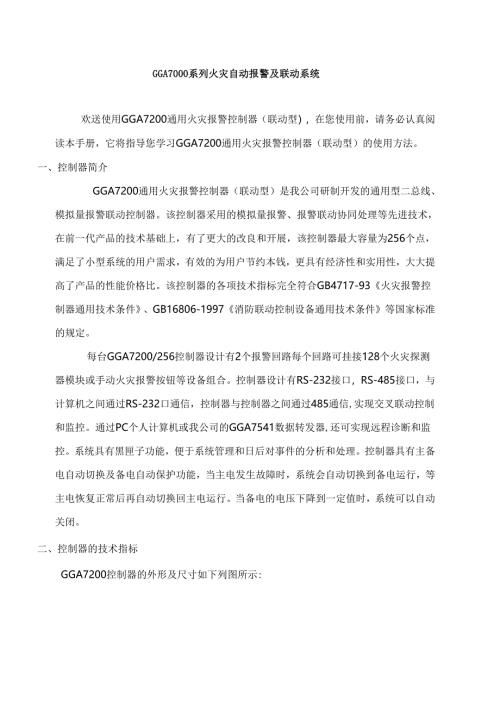

GGA7000系列火灾自动报警及联动系统欢送使用GGA7200通用火灾报警控制器（联动型），在您使用前，请务必认真阅读本手册，它将指导您学习GGA7200通用火灾报警控制器（联动型）的使用方法。一、控制器简介GGA7200通用火灾报警控制器（联动型）是我公司研制开发的通用型二总线、模拟量报警联动控制器。该控制器采用的模拟量报警、报警联动协同处理等先进技术，在前一代产品的技术基础上，有了更大的改良和开展，该控制器最大容量为256个点，满足了小型系统的用户需求，有效的为用户节约本钱，更具有经济性和实用性，大大提高了产品的性能价格比。该控制器的各项技术指标完全符合GB4717-93火灾报警控制器通用技术条件、GB16806-1997消防联动控制设备通用技术条件等国家标准的规定。每台GGA7200/256控制器设计有2个报警回路每个回路可挂接128个火灾探测器模块或手动火灾报警按钮等设备组合。控制器设计有RS-232接口，RS-485接口，与计算机之间通过RS-232口通信，控制器与控制器之间通过485通信,实现交叉联动控制和监控。通过PC个人计算机或我公司的GGA7541数据转发器,还可实现远程诊断和监控。系统具有黑匣子功能，便于系统管理和日后对事件的分析和处理。控制器具有主备电自动切换及备电自动保护功能，当主电发生故障时，系统会自动切换到备电运行，等主电恢复正常后再自动切换回主电运行。当备电的电压下降到一定值时，系统可以自动关闭。二、控制器的技术指标GGA7200控制器的外形及尺寸如下列图所示:图一GGA7200型控制器外形尺寸示意图下面是GGA7200控制器的主要性能参数：1供电：交流AC：220V（+10%,-15%）50HzIA直流备电：24V,8Ah2使用环境：温度：040相对湿度：92±3%（40±2,无结露）3功耗：直流供电：监控状态：23W报警状态：32W4容量：设计容量：2回路，每个回路128个点。5外形尺寸（壁挂式）：580X420X110重量：27Kg三、控制器的使用规程：1 本控制器应由专门人员接受培训，经考核合格前方可操作，不允许未经培训的人员操作本控制器。2 本控制器使用220V50Hz交流供电。3 启动控制器前应检查控制器电源线是否接好，如未接好，应先翻开控制器门，如下列图所示，检查主电开关与备电开关是否处于关闭状态，应在主备电关闭状态下连接电源线。电源线接好后，依次翻开主电开关、备电开图二GGA7200型控制器结构示意图关，系统即开始工作。如果是第一次翻开控制器，需进行各种设置，具体设置方法请参考后文的说明。控制器正常工作时应关闭并锁好控制器门，防止非法操作。正常工作时的操作请参考后面的说明。关闭控制器电源时，依次关闭备电开关、主电开关。4 当系统发出报警信号后，应派人到报警地点查看，如果是火警或预警，应检查是否有火灾发生；如果是故障，应检查器件或模块外观是否完好。当确认有火灾发生时，如果系统的联动状态是“手动，在“模请页面时用“急启键启动当前设备，用“急停”键取消当前设备的启动；也可以用“手动/自动键将联动状态设为“自动，由系统按预先设定的联动关系自动启动设备。如果因为操作不当或其他原因导致系统停止响应，可以按复位键使系统复位。6 决不允许随意删除、隔离器件或模块，如确实需要删除或隔离，应尽量选择隔离，并做好记录。7 如果出现严重故障如总线故障、电源故障导致系统无法正常工作，应立即与销售商联系要求维修，不允许长时间停止控制器的工作。8 以上各条仅供参考，如另有规定，应按规定执行。9 重点事项9.1如果要隔离一个已启动的输出模堀首先关闭该模现再隔离，否则模块将一直保持启动状态。9.2系统复位后会自动关闭所有翻开的输出模块。9.3系统在08点02分时进行本控制器的器件自检，如检测到有器件或模块发生故障，将发出故障报警。9.4系统自检时发现的故障只有在再次自检并且自检正常后才会恢复，系统复位可以消除自检所报出的故障。9.5更换器件或模块，应先关闭控制器，然后更换，重新开机。如果更换的器件或模块不是同一类型，应先在“器件设置中更改“器件类型，然后关闭控制器，更换器件或模块、重新开机。严禁带电更换器件、模块！9.6严禁随意更改系统设置，否则系统无法正常工作！9.7控制器应安装在专门的房间内，并保持房间的清洁。禁止在房间内吸烟。9.8控制器应保持清洁，注意防潮。控制器的工作环境应符合“技术指标中的规定。9.9切勿使控制器遭受强烈冲击。四、控制器的面板功能GGA7200的面板包括以下几个局部：1.液晶显示屏2.报警指示灯3.运行状态指示灯4.键盘5.直接输出接点按键1 .液晶显示屏液晶显示屏根据用户的要求（操作）来显示用户想要观察的数据，它是控制器与用户进行交流的主要渠道。有关液晶显示屏上显示的各种页面的含义，将在后面着重介绍。2 .报警指示灯报警指示灯在控制器发出报警信息时点亮，可使用户直观的了解当前系统的报警情况，其中的故障指示灯在故障恢复后会自动熄灭，其他指示灯要等到系统复位时才熄灭。3 .运行状态指示灯运行状态指示灯由12盏灯组成，分别解释如下：【主电指示】：“主电指示点亮说明主电工作正常，系统目前由主电供电。【主电欠压】：“主电欠压灯亮时说明主电电压下降，但仍能维持系统的正常工作。【主电故障】：当主电无法维持系统的正常工作时，将报出主电故障，系统自动切换到备电供电。【隔离】："隔离灯点亮，说明现在系统中有器件或模块被隔离。【喷洒】：当喷洒设备启动后，喷洒灯点亮。【消音】：按下“消音键或使用了菜单里的“关闭外部音响菜单项时“消音灯点亮，表示系统发出的报警声音已被手动消除，系统复位时熄灭。【备电指示工“备电指示亮时说明系统目前由备电供电，并且备电工作正常。它可以维持您的系统在正常监视状态工作8个小时。【备电欠压】：“备电欠压点亮时，说明系统备电的电压下降,如继续使用，可能会导致系统无法正常工作。【备电故障】该灯亮表示系统的备电发生故障，已无法正常使用。【自动】：“自动表示系统的联动状态设为自动，当有火警发出时，系统将按照预先设定的联动关系自动启动设备。【手动】：表示设备的联动状态设为手动，当有火警发出时，需手动启动联动设备。手动与自动通过键盘上的“手动/自动按键转换，系统启动或复位后的默认状态是“手动。【自检】当按下键盘上的“自检键时，系统将进行面板自检，同时将自检灯点亮，说明系统在自检。自检过程结束后自检灯熄灭。直接输出接点按键共有6组，每一组包括一个按键和一个指示灯，可通过GGA7529联动控制单元或其他模块转换后与设备相连。当系统出现故障，无法通过正常的联动方法启动设备时，可以使用这6组按键启动设备。因此，这6组接点应与重要灭火设备相连，如消防水泵等。【数字键】：用于输入数字，例如输入地址编号、密码等，此时可按相应的数字键输入数字。【方向键】：键盘上的四个印有箭头的按键是方向键，用于移动光标。方向键与“确认键配合使用可实现一些特殊功能。【确认键】完成一次输入或者选择好一个工程后按“确认键确认，才能将刚刚输入的数据或者选中的工程送入系统。【取消键】：在输入的过程中，如有输入错误，如果没有按下“确认键，可按“取消键取消刚刚的输入；如果已经按了“确认键，可以将光标移到错误输入处，更正错误。【退出键】：按下“退出键，可以从菜单项以及那些由菜单项进入的页面中退出，或由事件页面返回主菜单。【消音键1警报发生时，控制器上的扬声器会发出相应的声音警报，故障警报在故障恢复时会自动消除，其他三种报警声音都不能自动消除，必须按下“消音键停止报警声音。如果有新的警报，扬声器会重新发出报警声音。另外，消音键只用来消除本控制器扬声器的报警声音，如果想消除声光报警器、火灾显示盘等设备的报警声音，应使用“操作菜单中的“关闭外部音响菜单项。【手动/自动键】：用来设定系统当前的联动状态，系统启动或复位后的默认状态是手动状态，按一次“手动/自动键可以将联动状态更改为自动，再次按下，将改回手动状态。【急启键】：“急启键启动选中的单个设备或一组设备。【急停键】：“急停键用于在设备请求启动过程中的取消设备启动请求；或手动关闭选中的单个设备或一组设备。【复位键】：“复位键用于使系统复位。注意：复位键是一个长条形键，有两个按键，为了防止误操作，这两个按键必须同时按下才能发出复位指令。五、控制器的操作方法当您翻开控制器的电源后，系统首先进行初始化，大约需要10秒钟时间，初始化完毕后将显示含有“显示”设置”打印”操作等内容的主菜单，此时通过“方向键，“确认键进入下拉菜单。只有当发生了某种警报时才会显示相应的警类状态栏，同时伴有指示灯的提Zpso现在系统可以开始正常巡检了。如果系统已作过组态，查看探测器等前端设备，巡检灯在闪亮，说明控制器在巡检，系统运行正常。现在您可以看到，在“显示”两个字上有一个高亮的光条，这个光条位于哪个菜单上就表示您现在选中了哪个菜单，如果您按下“确认键或者“一键将展开下拉菜单。此时在下拉菜单栏中也会出现一个光条，您可以用“一、“一键移动光条选择某个菜单项，然后按“确认键，即可执行相应的菜单功能。如果您此时按动“T、“I键，将翻开相邻的下拉菜单栏同时将当前的菜单栏关闭，如果菜单栏需要输入密码（如“设置菜单），则会出现要求输入密码的提示框，等待您输入密码。当您完成操作后可以用“退出键退回到主页面下。在GGA7200中，大局部操作是通过菜单完成的，所以下面介绍各菜单及其所属的菜单项的功能与操作方法。首先介绍显示菜单。显示菜单的第一个菜单项是“系统设置，将光条移动到它上面，按下“确认键，您将会看到整个控制器的设置情况，第一项为哪一项系统设置，如果设置为00,则表示这台控制器是集中控制器（主机），后面的从机总数表示这台集中控制器带有几台区域控制器（从机），如果系统设置中的设置为0108,则说明这台控制器为区域控制器（从机），0108表示它的地址编号，此时从机总数只能为00。后面显示的是这台控制器各回路所翻开的器件和模块的数目。例如在图三中，系统设置为00,表示这是一台集中控制器（主机），它所带的区域控制器（从机）的数目为1台，它的1回路翻开了4个器件，其他回路没有翻开器件。08:10:09系统设置00从机总数012回路器件总数图三“系统设置菜单项第二项是直接输出接点在这里您可以查看这台控制器的6个直接输出接点的设置情况，每个直接输出接点所连接的设备都接有一个接点输入模块，来返回设备的启动信号。这里您所看到的就是各接点输入模块的地址编号和设备的安装地点。这个菜单项所显示的页面如图四所示。例如图四中直接输出接点1的接点输入模块的地址编号是O1004,意思是0号机（集中控制器）1回路4号，设备安装位置是1楼103室。接点2、3、4、5、6的含义与接点1相似，只是设备没有设置安装地点。第三项是器件设置在这里您可以按地址编号查看本控制器每个器件或模块的详细信息。下面以图五为例，解释您所看到的画面。在图五中，用户主窗口的第一行左侧显示了所查看器件或模块的地址编号，12点接46OOOOOO号号编编8地地室13:3456O:04点点以08接接用1±33OO12OO9633OO22OO图四“直接输出接点菜单项地编号01001条件OooOO08:04:18类型02灵敏度1延时000隔离0输
