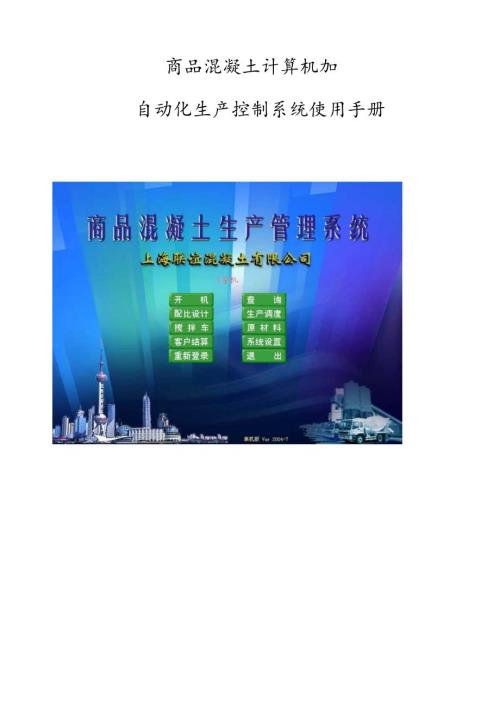

混凝土计算机自动化生产控制系统使用手册.docx

商品混凝土计算机加自动化生产控制系统使用手册一、登录1二、配比的设计和选用1三、输入定单4四、开机生产6五、自动生产方式下的操作选项8六、自动生产过程中的意外情况处理11七、手动生产16八、打印小票中的其他功能18九、其它操作功能项21十、原材料进耗及拌车、客户管理22H一、客户结算25十二、查询29十三、原料仓参数设置37十四、电子秤参数设置40十五、拌机设置41十六、系统设置43商品混凝土计算机自动化生产控制系统，单机版/网络版，是集实时生产控制、定单管理、生产调度、配比设计、料款结算、材料采购、拌车管理为一体的计算机软件。本系统采用数据库，具有强大的实时控制功能和全面的数据采集功能、灵活的查询、报表打印功能，可以使企业管理水平切实得到提高。本系统适用于双阶式/单阶式/双机式等多种搅拌站。操作系统要求：Windows98一、登录系统启动后，在初始界面输入用户名和密码，根据系统管理员设置的权限，左边按钮中允许操作的按钮即自动显亮，点击即可进入相关操作界面。二、配比的设计和选用进行生产，首先必须输入定单和配比设计。点击初始界面上的“级配设计，即可进入选用配比,含水率和级配设计界面。在窗体右下方点选“选用配比,含水率，点中列表左边黑色三角选中定单后，就可以清楚地查看到该定单的详情及所用的设计级配情况。窗体左下方的“定单详情框中列出定单的详细情况，下方有一可供修改调度令的下拉列表框（主要是为了防止网络版在其他管理用户端修改配比时影响生产）。窗体中下方的“选用配比”框中列出选入配比的详细情况，下方有一可供选用的该砂品种的配比编号的下拉列表框。窗体右下方“含水率''框中列出拌台原料含水率的详细情况，下方有一可供修改含水率的操作框。（网络版中中选中“允许开机人员修改含水率,增减水"选项后，本框内操作则被取消。该选项的操作在拌机设置中提供）在窗体右下方点选“级配设计”将显示级配的设计界面。在这个界面中，已有的级配将根据左下角选定的范围，全部或局部显示，如果点选“含标准配比，则所有标准配比全部显示，不受日期范围限制。点选左边黑色三角所在的行，右边将显示该项级配的各种原材料设计用量。为了方便查询，对已有级配设计可以按照设计日期的先后、级配编号、品种、性能及用途进行分类排序，同时也可以根据需要，对选中的级配进行修改。点击下方“添加按钮，下方将出现一个新级配输入窗口。如果在“选用配比,含水率窗体中通过点中列表左边黑色三角选中的定单中没有选入配比编号,则会在“配比编号输入框旁边出现“为XXXXXX定单开配比提示框，点击该提示框，系统会自动把该定单对应的“碎品种、“塌落度填入输入框中，并把该定单的编号作为默认的配比编号填入输入框中。填入配比编号、碎品种等各输入项后，点击确认。配比编号首位为*的将作为标准配比。配比编号最长为12位字符。在“用途和“性能输入下拉列表框中的列表项，可在“系统维护的“输入辅助中更新、添加。然后在右边出现的级配设计窗口输入各种原材料的设计用量。中间有一个“从选定的标准配比中导入下拉列表框，可从中导入相应的“碎品种的标准配比的各项数据。选择原料时请尽可能在“从拌台原料仓中选入，也可以直接从“原料名下拉菜单中选取，但是，如果生产时原料仓内没有该原料的话，生产中使用该配比时将会出现“无法配料的错误提示。点击下方“审核按钮，当前用户名，当前日期则被填入列表左边黑色三角选中的定单的“审核人，“审核日期中。点击下方“清理按钮，会出现如下提示：点选“是，系统将自动去除在所有定单中未使用到的配比。配比输入完毕后，点击“退出即可。所有级配设计中的添加、修改、删除及含水率修改操作都被记录在拌台日志中。三、输入定单点击初始界面上的“生产调度，在出现的“定单输入界面中可以看到最近输入的定单情况。界面的下方可以选入定单列表的条件、范围及排序方式。点击“添加后，在出现的输入界面中将工程情况逐一输入。在输入时，请尽可能将有关内容完整准确地输入，以便在以后的生产情况汇总统计及料款结算中得到准确反映。其中，“定单编号、“预定方数、“客户、“工程名称和“碎品种（显示底色为浅黄色）属于必须输入项，否则，“确定按钮呈灰色，系统不予确认。85。Oo83预定方数画笠品种向J原料名品种规格设计是上海第六建筑工程公司3定单偏号客P工程名称工程地址魂注部位配比编号生产调度运距备注地铁IO号规绿园车站绿园路SI-开工二JT-0fl23-9-3O釜单人颓银是夏）I忙二查jg二;I输入新的客户时会有一确认提示框。客户单位名称应输入正确的全称，在再次输入时该客户会自动参加到客户列表中，以方便今后的输入及管理。客户的其他详细资料可在“其他管理中的“客户资料中输入更新。中选定相应碎品种后，系统会自动调用该品种已有配比设计，在“配比编号下拉列表中显示以供点选（此项操作必须拥有配比设计权限），并将该配比设计的各项数据在右边窗口中显示。如果该碎品种尚无级配设计，则可在“级配设计中进行级配设计，并在“选用配比,含水率界面中完成该定单的“配比编号选入。在“工程名称、“工程地址和“浇注部位下拉列表中显示最近50天内的定单的该项内容以供点选，新输入的该项内容会被参加下拉列表中，因此务必正确输入新内容项。“生产调度为“开工，并且输入了正确的“配比编号的定单才能投入生产。对网络版中的多台拌机系统，在“执行拌台中可以指定执行该定单任务的拌机号，“*则表示所有拌机均可以执行。为了方便在生产过程中及时添加新的级配设计或者新的定单，本系统还提供了在生产界面上的快捷进入方式。点击“定单编号即可调出定单输入界面。点击“配合比号即可调出级配设计输入界面。在生产过程中进行定单或配比输入，生产必须处于停止状态，并且开机人员必须被授予相应的“生产调度或“级配设计权限。四、开机生产单击安排任务，在弹出窗体的定单编号下拉列表内含有已选定了配比且调度令为“开工的定单编号，点选定单编号，会显示该定单的各项具体内容和选定的配比数据。<1>I碎石5-252060<2>碎石5-250<3>碎石5-16<4>黄砂中砂1560<5>水泥P042.5500<6>水泥P042.5<7>水泥P052.5I<8>I粉煤灰高钙灰140，安排生产任务本车方量：8<9>矿粉S9580自来水E360I<11>水回收水<12>外加剂P6212.902.92002本车盘数：砂浆盘数：r±|<13>I外加剂P6220.0000.00<14>I外加剂IH5610.0000.00各拌方数:1556车主车号：定单编号75001447I预定方数：203客p：I鹏欣建筑工程名称：I城市经典三期工程地址：I晓注部位：|2布二层墙柱梯三层梁板完成方数：IH康一累计车数：11-史品种塌落度配合比号C30-120±30|0312273原料名品种规格设计量砂浆配比灰泥砂石煤粉水水黄碎粉矿5水灰42来砂25钙5Po自中5-高S9508080030O217174本车方数：8累计方数：116.5确认I取消I5嬴"生产方数750014478",El打印小票打印重量隹续生产rWzK-rr-2004-02-2211:24:26操作员:杨永飞单击车主车号列表框的下拉箭头，列表框中会显现所有输入的拌车的车主车号，单击选定车主车号后，在驾驶员列表框中可选定该车的驾驶员。选定车主车号后，屏幕上方本车方量栏中会根据拌车的载量，自动填入默认的本车方量数，并根据拌机的容量，在本车盘数栏中自动填入默认的搅拌次数，在各拌方数横列栏中自动填入默认的各拌方数。操作者可根据生产实际情况点击上下箭头增减本车拌数和各拌方数，屏幕左上角的本车方量会自动作出相应调整。当输入砂浆拌数（屏幕右上方）为>0的数时，其对应的各拌方数横列栏中方数会呈现黄色背景，同时在屏幕下方会出现砂浆配比的下拉列表框，要求输入砂浆的配比。上述各项输入完，单击屏幕下方确认，安排任务窗体消失，主屏幕右下方碎送货车安排任务栏中会添加一项记录。安排任务显示在右下方的安排任务栏中。第一项生产完成后，会被自动去除，后续各项自动上移。生产任务安排栏右上角有一细线长方框，可输入拌车号。在此处输入拌车号后，生产任务安排栏的第一项中的拌车号将被输入的拌车号替代。生产任务安排栏左上角有一“继续XX”提示按纽，其中XX（默认值为上一车的方数）是可输入的继续生产上一定单的方数（可含一位小数），单击“继续可复制最后一项生产任务安排内容（除车号外）。当输入的方数是拌机容量的非整数倍时，系统会尽可能均衡地按排各拌生产量。例如，继续生产5方，拌机容量为2方时，系统按排各拌生产量为L7方/1.7方/L6方。原料名品种规格设计量W安排生产任务设品种：C30塌落度：120±|30配合比号：03122T3砂浆配比：灰泥砂石煤粉水水黄碎粉矿5水灰42来砂25钙5Po自中5-高S9A三一VOOOOT588000217174单击主屏幕下方开始生产，即可以自动完成称料、投料、出碎，以及小票打印、打铃的全部生产过程。在自动生产进行过程中，主屏幕上方一排的料仓中会显示当前拌次的原材料的设计值、秤量值、误差、含水率。主屏幕中间一排是秤斗图标，上面动态显示各秤的叠加称量及称料的拌次。称斗下面的屏幕中央是一搅拌机图标，内有一小滚轮，当搅拌机开启后，小滚轮会转动。当秤斗投料到搅拌机后，小滚轮上方会显示当前拌次序号。各料仓、秤斗、及搅拌机出碎门的开闭状态，均会有相应的图标形象地表示。搅拌机示图下方还有一方框，上面显示了搅拌和出碎的定时和减计时的秒数。在屏幕的左下方有一控制系统运行信息栏，上面显示了混凝土生产过程中所有设备运行即时状态，及称量数值。（单击信息栏可显示/不显示此信息栏中设备运行状态）j八IL_1JIIIIIW外加剂1.571°<4>黄砂中砂<9>矿粉S95<1>碎石5-25<14>外加剂IH561<8>I粉煤灰高钙灰156012036014206008000.0000.001400<10>水I自来水000停升控制系统运行信息本车定单及生产情况Sl打印小票打印重量,逐续生产,关搅拌出碎8定50时称料投料出设。允许。允许允许禁止禁止iO禁止2004-02-2211:34:48操作员:杨永飞定单编号：75001447配合比号：0312273客户名:瞧欣建筑项目名称:城市经典三期浇注部位：2#楼二层墙柱梯三层梁板税品种:C30累计车数：14本车方数：8累计方数：116.58搅拌车生产任务安排11车辆单位曹路750014478在生产中，单击料仓左边的红线，可显示料仓的库存数值，要消除该显示，只要在它上面单击一下即可。库存数值的设置详见十三.原料仓参数设置，也可以在“原材料采购”中数据输入时调正。料仓的库存数值会根据生产中实际用
