万字浅谈自动驾驶系统组成.docx

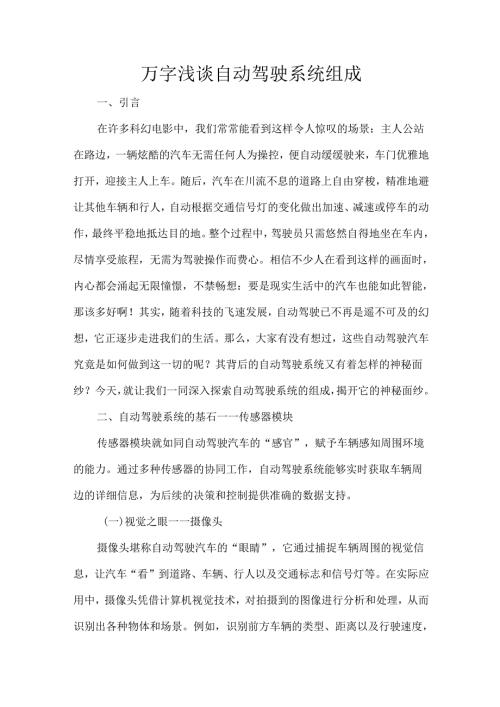

万字浅谈自动驾驶系统组成一、引言在许多科幻电影中，我们常常能看到这样令人惊叹的场景：主人公站在路边，一辆炫酷的汽车无需任何人为操控，便自动缓缓驶来，车门优雅地打开，迎接主人上车。随后，汽车在川流不息的道路上自由穿梭，精准地避让其他车辆和行人，自动根据交通信号灯的变化做出加速、减速或停车的动作，最终平稳地抵达目的地。整个过程中，驾驶员只需悠然自得地坐在车内，尽情享受旅程，无需为驾驶操作而费心。相信不少人在看到这样的画面时，内心都会涌起无限憧憬，不禁畅想：要是现实生活中的汽车也能如此智能，那该多好啊！其实，随着科技的飞速发展，自动驾驶已不再是遥不可及的幻想，它正逐步走进我们的生活。那么，大家有没有想过，这些自动驾驶汽车究竟是如何做到这一切的呢？其背后的自动驾驶系统又有着怎样的神秘面纱？今天，就让我们一同深入探索自动驾驶系统的组成，揭开它的神秘面纱。二、自动驾驶系统的基石一一传感器模块传感器模块就如同自动驾驶汽车的“感官”，赋予车辆感知周围环境的能力。通过多种传感器的协同工作，自动驾驶系统能够实时获取车辆周边的详细信息，为后续的决策和控制提供准确的数据支持。(一)视觉之眼一一摄像头摄像头堪称自动驾驶汽车的“眼睛”，它通过捕捉车辆周围的视觉信息，让汽车“看”到道路、车辆、行人以及交通标志和信号灯等。在实际应用中，摄像头凭借计算机视觉技术，对拍摄到的图像进行分析和处理，从而识别出各种物体和场景。例如，识别前方车辆的类型、距离以及行驶速度，判断行人的位置和运动方向，解读交通标志所传达的信息，如限速、禁止转弯等，以及准确识别交通信号灯的颜色状态，是红灯、绿灯还是黄灯。摄像头的种类丰富多样，常见的有单目摄像头、双目摄像头和环视摄像头。单目摄像头结构简单，成本较低，能够满足基本的视觉感知需求；双目摄像头则通过模拟人类双眼的视觉原理，能够获取更精确的深度信息，提升对物体距离的测量精度；环视摄像头则可以提供车辆周围360度的全景视野,有效减少视觉盲区，在泊车和低速行驶场景中发挥着重要作用。（二）距离感知大师一一激光雷达激光雷达通过发射激光束，并精确测量激光束从发射到反射回来的时间，从而获取周围环境的三维点云数据。这些数据能够构建出车辆周围环境的高精度三维模型，让自动驾驶系统对周围物体的位置、形状、大小以及距离等信息了如指掌。在实际应用中，激光雷达可以清晰地检测到前方的障碍物，无论是静止的物体，如路边的电线杆、停放的车辆，还是移动的物体，如正在行驶的汽车、行走的行人，都能被精准识别。它还能实时跟踪这些物体的运动轨迹，预测它们的未来位置，为自动驾驶汽车的决策和规划提供至关重要的依据。由于激光雷达具有高精度、高分辨率和强抗干扰能力等优点，在自动驾驶领域得到了广泛的应用。不过，目前激光雷达的成本相对较高，这在一定程度上限制了其大规模普及。但随着技术的不断进步和成本的逐渐降低，激光雷达有望在未来的自动驾驶汽车中得到更广泛的应用。（三）全天候卫士一一毫米波雷达毫米波雷达利用毫米波频段的电磁波来探测周围物体的位置、速度和方向。它具有探测距离远、精度高、不受恶劣天气影响等显著优势，能够在雨、雪、雾等恶劣天气条件下，依然稳定地工作，为自动驾驶汽车提供可靠的环境感知信息。在自适应巡航控制系统中，毫米波雷达可以实时监测前方车辆的速度和距离，并根据设定的跟车距离，自动调整本车的速度，保持安全的跟车距离。在自动紧急制动系统中，毫米波雷达能够快速检测到前方突然出现的障碍物，并及时向车辆控制系统发出警报，必要时自动启动制动系统，避免碰撞事故的发生。毫米波雷达的工作频段通常在24GHz、77GHz和79GHZ等,不同频段的毫米波雷达在探测距离、精度和分辨率等方面有所差异。例如，77GHZ毫米波雷达的探测距离较远，可达200米以上，适用于高速公路等场景下的远距离目标检测；而24GHz毫米波雷达的分辨率较高，更适合用于近距离的目标检测和低速场景下的应用，如泊车辅助等。（四）近距离助手一一超声波传感器超声波传感器主要用于短距离检测，在自动驾驶汽车的泊车辅助系统中发挥着重要作用。它通过发射超声波，并接收反射回来的超声波信号，来测量车辆与周围障碍物之间的距离。当车辆进行倒车操作时，超声波传感器会实时监测车辆后方的障碍物情况，并将距离信息反馈给车辆控制系统。当检测到障碍物距离过近时，系统会及时发出警报，提醒驾驶员注意，避免碰撞事故的发生。超声波传感器具有成本低、响应速度快、精度较高等优点，但其检测距离有限，一般有效检测距离在几米以内。因此，它通常与其他传感器配合使用，共同为自动驾驶汽车提供全面的环境感知信息。（五）运动感知先锋IMU与位置指引者GPSIMU（惯性测量单元）主要用于测量车辆的加速度和角速度，通过这些数据，自动驾驶系统可以实时了解车辆的运动状态，包括车辆的加速、减速、转弯以及姿态变化等信息。在车辆行驶过程中，如果突然发生转向操作，IMU能够迅速感知到车辆的角速度变化，并将这一信息传递给控制系统，以便系统及时调整车辆的行驶轨迹，确保行驶安全。而GPS（全球定位系统）则为车辆提供粗略的位置信息，通过接收卫星信号，GPS可以确定车辆在地球上的经纬度坐标，从而为自动驾驶汽车提供基本的定位服务。在长途行驶中，GPS可以帮助车辆确定行驶路线，并实时跟踪车辆的位置，确保车辆始终行驶在预定的路线上。然而，GPS信号容易受到高楼大厦、隧道等环境的影响，导致信号丢失或精度下降。因此，在实际应用中，通常会将IMU与GPS进行融合，利用IMU在短时间内的高精度测量特性，弥补GPS信号丢失或精度下降时的不足，从而为自动驾驶汽车提供更加准确、可靠的位置和运动状态信息。感知与决策模块三、自动驾驶系统的“智慧大脑”（一）感知模块：环境的解读者感知模块如同自动驾驶系统的“智慧眼睛”，它对传感器传来的数据进行深入分析和理解，让车辆能够精准识别周围环境中的各种物体和场景，为后续的决策和行动提供关键依据。1 .目标检测与分类目标检测技术能够精准识别并定位车辆、行人、交通标志等各类物体。基于深度学习的目标检测算法，如FasterR-CNN.YOLO等，在自动驾驶领域得到了广泛应用。这些算法通过对大量图像数据的学习，能够快速准确地检测出图像中的目标物体，并确定其类别和位置。以FasterR-CNN为例，它首先利用区域生成网络（RPN）生成可能包含目标的候选区域，然后通过卷积神经网络对这些候选区域进行特征提取和分类，最终确定目标物体的类别和精确位置。在实际行驶中，自动驾驶汽车通过摄像头拍摄到前方的画面，目标检测算法可以迅速识别出画面中的行人、车辆以及交通标志等物体，并将这些信息传递给后续模块，以便车辆做出相应的决策。2 .语义分割与实例分割语义分割致力于将图像或点云分割为不同的语义类别，像道路、车道线、障碍物等。它为每个像素或点分配一个特定的类别标签，让自动驾驶系统清晰地了解周围环境的组成。在一幅道路图像中，语义分割算法可以将路面、人行道、建筑物、树木等不同物体分割出来，并标注上相应的类别，从而帮助车辆准确识别可行驶区域和障碍物。实例分割则更进一步，它不仅要区分不同的语义类别，还要区分同一类别中的不同物体实例。在停车场场景中，实例分割可以准确区分出每一辆不同的汽车，这对于自动驾驶汽车的泊车和行驶路径规划具有重要意义。3 .3D检测与多目标跟踪3D检测技术从激光雷达或摄像头数据中检测三维物体，能够获取物体的精确位置、尺寸和姿态等信息。基于点云数据的3D目标检测算法，如PointNet.PointNet+等，可以直接处理激光雷达生成的点云数据，准确检测出周围物体的三维信息。在复杂的交通场景中，自动驾驶汽车需要同时跟踪多个物体的运动轨迹，多目标跟踪技术能够确保物体运动轨迹的连续性和一致性。通过使用卡尔曼滤波、匈牙利算法等方法，多目标跟踪算法可以对不同帧中的目标进行关联和跟踪，预测它们的未来位置，为自动驾驶系统提供实时的动态信息。（二）决策模块：行动的指挥官决策模块如同自动驾驶系统的“大脑”，它依据感知模块提供的环境信息，以及定位与建图模块提供的位置信息，迅速做出决策,指挥车辆的行动。1 .行为决策与路径选择决策模块会根据感知信息，果断决定车辆的加速、减速、变道、超车等行为。在遇到前方车辆突然减速时，决策模块会根据与前车的距离、自身车速以及周围交通状况等因素，判断是应该减速跟随,还是选择变道超车。在路径选择方面，决策模块会综合考虑交通规则、路况、行驶效率等多方面因素，为车辆挑选最优的行驶路径。在上下班高峰期，道路拥堵严重，决策模块可能会选择一条虽然距离稍长，但车流量较小的路线，以提高整体行驶效率。2 .交通规则遵守严格遵守交通规则是确保自动驾驶车辆行驶安全和秩序的关键。决策模块具备强大的能力，能够识别交通信号灯、标志和标线等，并根据这些信息做出符合交通规则的决策。当遇到红灯时，决策模块会及时控制车辆停车等待；在看到限速标志时，会自动调整车速，确保不超速行驶。在通过人行横道时，若检测到有行人正在通过，决策模块会指挥车辆停车让行，保障行人的安全。四、自动驾驶系统的“导航仪”一一定位与建图模块定位与建图模块如同自动驾驶汽车的“导航仪”，它为车辆提供精确的位置信息，并构建详细的环境地图，使车辆能够清楚地知晓自己在何处以及周围环境的情况，从而为后续的路径规划和决策提供重要基础。（一）SLAM：实时定位与建图专家SLAMC同时定位与建图）技术能够让自动驾驶汽车在行驶过程中，一边利用激光雷达、摄像头等传感器实时扫描周围环境，一边构建出精确的环境地图，同时确定车辆在地图中的准确位置。在一个陌生的停车场中，自动驾驶汽车通过SLAM技术，可以快速构建出停车场的地图，识别出停车位、通道以及周围的障碍物等信息，并实时确定自己在停车场中的位置，从而实现自主泊车。SLAM技术主要分为激光SLAM、视觉SLAM和融合SLAM等类型。激光SLAM利用激光雷达获取的点云数据进行定位和建图，具有精度高、稳定性好等优点；视觉SLAM则主要依靠摄像头拍摄的图像信息，成本相对较低，但对光照条件较为敏感；融合SLAM则综合利用激光雷达和摄像头等多种传感器的数据，取长补短，提高定位和建图的准确性和鲁棒性。（二）HDMap：高精度地图的力量HDMap即高精度地图，它与我们日常使用的导航地图有着本质区别，其精度可达厘米级，并且包含了极为丰富的环境信息，如详细的车道线信息，包括车道的数量、宽度、曲率、坡度等，以及交通标志、交通信号灯的准确位置和含义，道路边界、隔离带、路沿石等细节信息。这些详细信息为自动驾驶汽车提供了精确的导航依据，使其能够提前规划行驶路径，准确做出决策。在复杂的路口，高精度地图可以提供路口的车道分布、转向规则等信息，帮助自动驾驶汽车提前选择正确的车道，并按照交通规则进行转弯或直行。高精度地图还能够与其他传感器数据相互融合，进一步提高自动驾驶系统的可靠性和安全性。（三）GPS/IMU融合：精准定位的保障GPS虽然能够为车辆提供大致的位置信息，但在高楼林立的城市峡谷、茂密的森林以及隧道等环境中，卫星信号容易受到遮挡或干扰,导致定位精度下降甚至信号丢失。而IMU可以实时测量车辆的加速度和角速度，通过积分运算能够推算出车辆的相对位置和姿态变化。然而，由于IMU存在误差累积的问题，长时间单独使用会导致定位偏差越来越大。将GPS与IMU进行融合，能够充分发挥两者的优势。在GPS信号良好时，利用GPS数据对IMU的误差进行校正,确保定位的准确性；当GPS信号受阻或丢失时，IMU则可以依靠自身测量的数据，继续为车辆提供相对准确的位置和姿态信息，保证定位的连续性。在车辆进入隧道时，GPS信号逐渐减弱直至消失，此时IMU能够及时接手，根据之前的定位信息和自身测量的车辆运动数据，持续推算车辆在隧道内的位置，当车辆驶出隧道，GPS信号恢复后，再与IMU的数据进行融合，重新校正定位，从而为自动驾驶汽车提供稳定、
