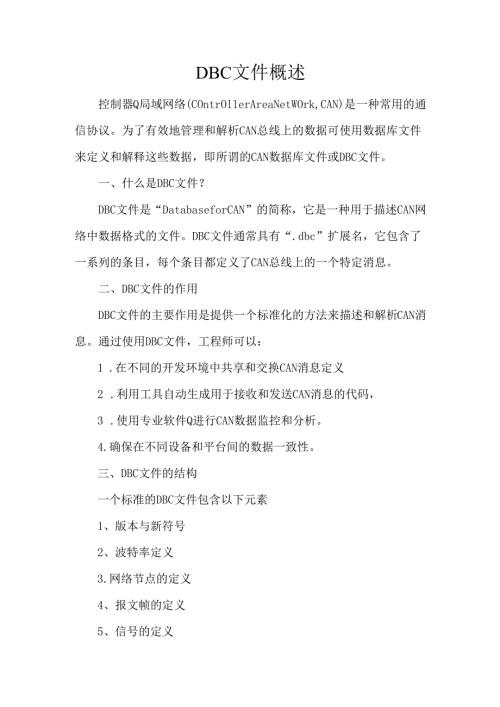

DBC文件概述.docx
DBC文件概述控制器Q局域网络(COntrOllerAreaNetWOrk,CAN)是一种常用的通信协议。为了有效地管理和解析CAN总线上的数据可使用数据库文件来定义和解释这些数据，即所谓的CAN数据库文件或DBC文件。一、什么是DBC文件？DBC文件是“DatabaseforCAN”的简称，它是一种用于描述CAN网络中数据格式的文件。DBC文件通常具有“.dbc”扩展名，它包含了一系列的条目，每个条目都定义了CAN总线上的一个特定消息。二、DBC文件的作用DBC文件的主要作用是提供一个标准化的方法来描述和解析CAN消息。通过使用DBC文件，工程师可以：1 .在不同的开发环境中共享和交换CAN消息定义2 .利用工具自动生成用于接收和发送CAN消息的代码，3 .使用专业软件Q进行CAN数据监控和分析。4.确保在不同设备和平台间的数据一致性。三、DBC文件的结构一个标准的DBC文件包含以下元素1、版本与新符号2、波特率定义3.网络节点的定义4、报文帧的定义5、信号的定义6、注解部分7、特征部分8、数值表部分四、如何创建和编辑DBC文件？创建和编辑DBC文件通常需要专业的CAN分析工具或软件，如VeCtorCANdb+等。CANdb+可以用来查看、编辑、新建dbc文件，支持CAN与CANFD,是最常用的dbc文件编辑软件工具。这些工具提供了用户友好的界面，自动生成DBC文件。同时，它们也支持导入现有的DBC文件进行编辑和更新，除此之外，我们也可以使用Excel表格管理和查看CAN矩阵，并使用脚本或工具将excelCAN矩阵转换为dbc文件。SimulinkZECUCoder可以自动导入DBC文件，是控制器收发DBC数据最常用的软件工具。DBC文件是理解和操作CAN网络的关键工具。通过精确定义CAN消息和信号，DBC文件确保了数据的正确解析和有效通信。在储能电池簇充放电测试时有两种场景需要用到DBC文件：常规带主控BCM的DBC充放电测试场景下（PACK生产测试环节），单个或多个PACK电池包与高压箱/BCM成组，BCM与充放电测试设备进行DBC协议的充放电测试，此时二级BMS（BCM）主控与充放电设备进行CAN通讯，在上位机上便可以读取充放电机数据，充放电机也能正确解析上位机下发的CAN报文信息。单PACK测试下（PAeK生产测试环节），单个PACK电池包与充放电测试设备进行DBC协议的充放电测试,此时没有BMS二级主控,PACK内的一级BMS（从控）与充放电设备进行CAN通讯（适用于具备CAN通讯功能的从控），从控连的上位机需要从控模式查看数据。
